测试安装

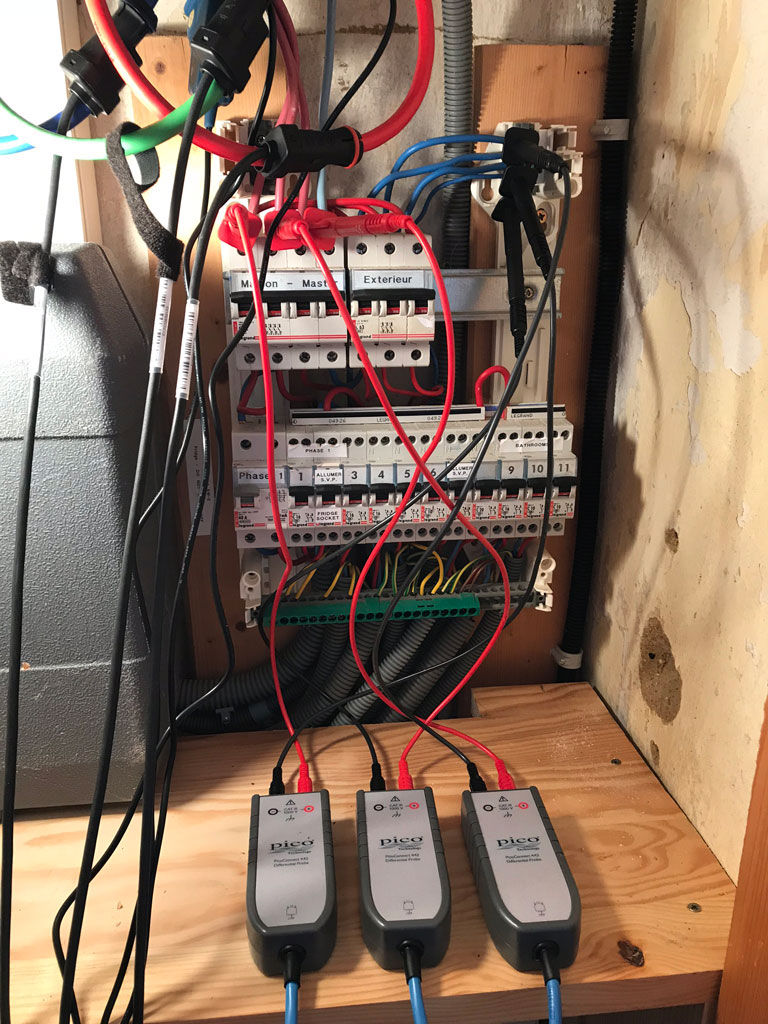

今年夏天，Pico的业务发展经理Trevor Smith无私地自愿将一些示波器和数据记录器带到法国南部。当他住在一栋三相主电源的建筑物中时，它似乎是测试Pico设备并捕获一些波形的绝佳机会。 在主电源关闭的情况下，Trevor 使用三个PicoConnect 442 1000 V CAT III探头将PicoScope 4444高分辨率差分示波器连接到用户单元。这些探头适用于公司保险丝受保护侧的固定电源装置。 Trevor还安装了PicoScope 4824 8通道高分辨率示波器，配备TA325三相Rogowski线圈电流探头。TA325的三个线圈缠绕在三个供电阶段。这些探头非常灵活，因此易于安装在任何形状的导体周围而无需断开电源。 最后，Trevor添加了一个带有三个交流电流钳的PicoLog CM3电流监测数据记录器。CM3与PicoLog软件一起运行，用于长期数据记录。

结果

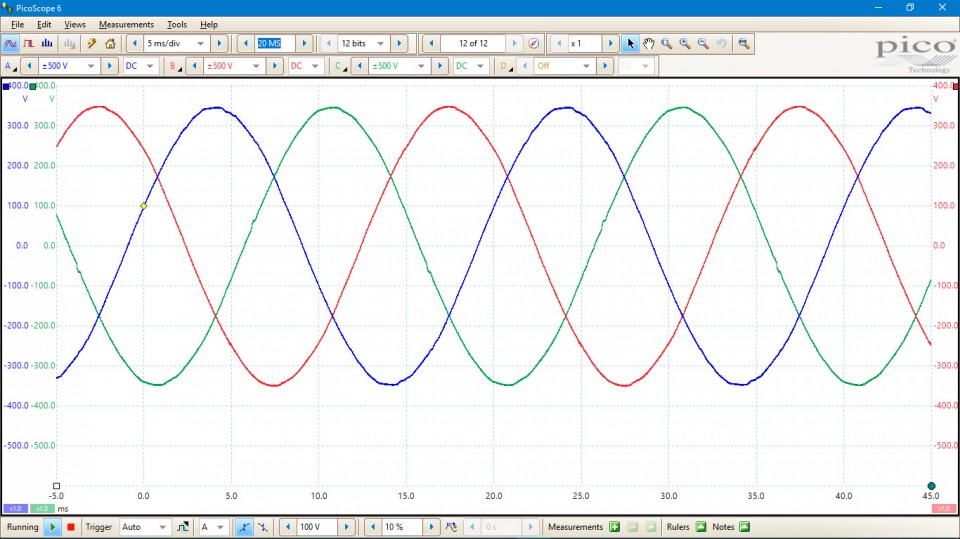

电压波形显示非常小的失真，表明电源具有低阻抗且没有过载。

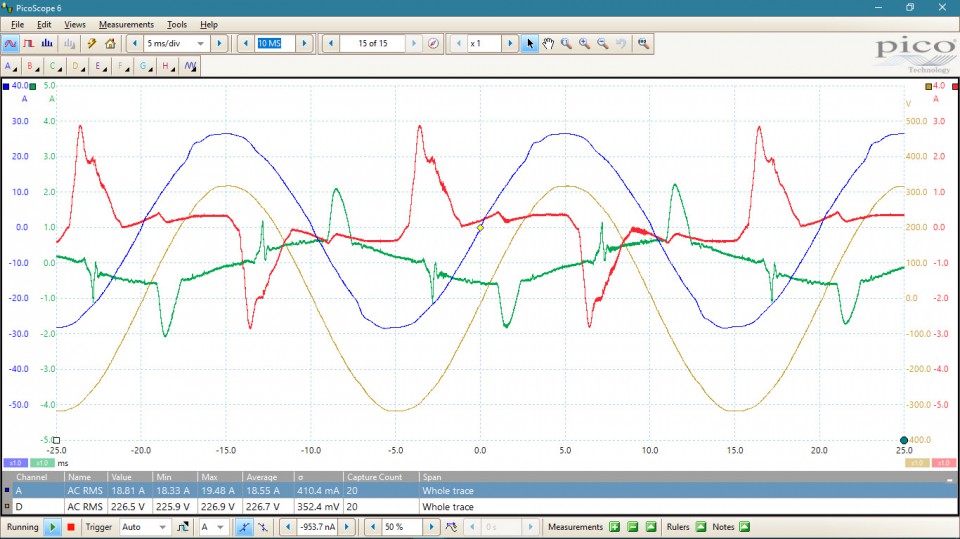

电流波形显然是不平衡的。蓝相几乎是正弦曲线，表明电阻负载很大。红色和绿色相位的幅度较小且非正弦，表明负载是开关模式电源。

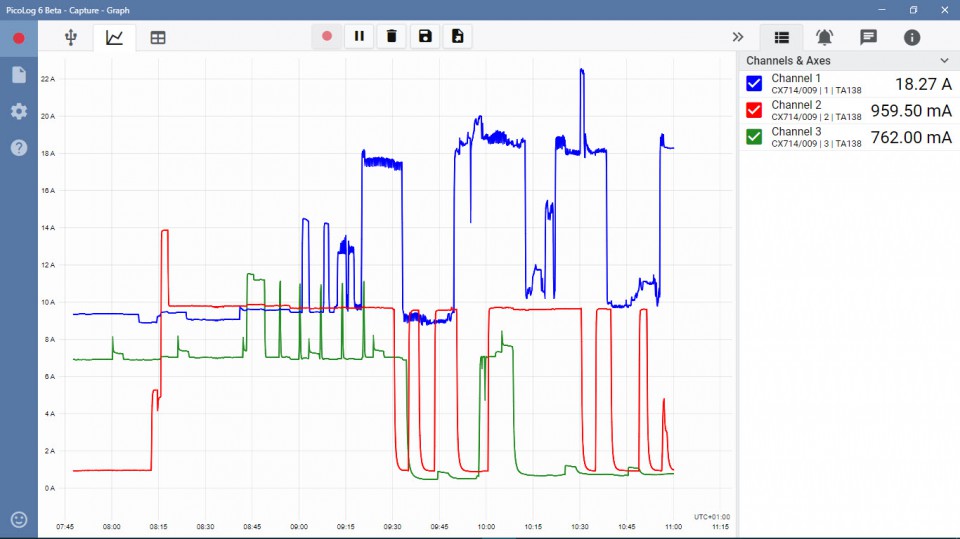

PicoLog CM3在几个小时的时间内绘制了三相电流。这里我们感兴趣的是RMS电流，而不是50赫兹的电流波形。该图显示蓝色相比红色和绿色绘制的电流大得多。在这种情况下，这不是问题，因为电流在供电能力范围内。在更极端的情况下，它可能表明需要在三个阶段之间重新分配负载以防止任何一个阶段过载。

结论
Pico的高分辨率示波器非常适合捕获主电源波形。这里使用的两个示波器都具有12位分辨率，使它们能够捕获高度详细的波形并进行精确测量。它们还具有深存储器，使它们能够以快速采样率捕获长迹线。这使您可以在同一波形中查看高频细节和长期趋势。 我们的4通道示波器非常适合捕获三相电压或电流波形。如果您需要同时捕获两种类型的波形，请使用8通道PicoScope 4824。 所有Pico示波器均可与行业标准探头和其他附件一起使用。（PicoScope 4444需要额外的适配器）。 PicoLog软件可与所有Pico数据记录器配合使用，包括PicoLog CM3。它是长时间日志记录的最佳选择，因为它具有强大的文件格式，可以在意外关闭时存活，并且可以有效地处理非常大的数据集。 有关各种电压和电流探头，适配器，连接器和电缆，请参阅附件。
