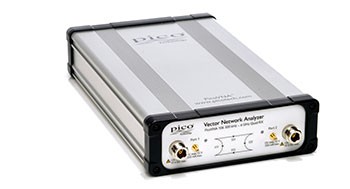

你会制造75Ω版本的PicoVNA 106吗？
目前还没有针对75ΩVNA的计划。但是，PicoVNA 106和软件支持75Ω测量，或者：
1.数学上使用标称Z 0阻抗转换
2.使用端口阻抗适配器和75Ω校准套件
如果您使用的是75Ω系统，则可能已有合适的端口阻抗适配器和校准套件。

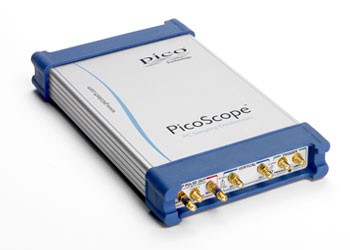

如何将PicoScope 9311的TDR / TDT功能与PicoVNA 106的网络分析功能进行比较？
时域网络分析和频域网络分析是非常相似的测量。前者将一系列离散频率应用于未知网络：应用阶跃或脉冲入射波形，示波器或采样头捕获反射和发射的波形。后者应用一系列离散频率，并使用相敏（IQ）接收器捕获反射和发射的幅度和相位。
频域VNA方法具有更好的动态范围，因为每个频率的应用功率可以是恒定的并且相对较高，并且接收器可以具有受限的噪声带宽。
理论上TDR / TDT可以更快，因为单步或冲动可以提供所有必要的信息。但是，此方法所需的高采样时间分辨率往往需要一个顺序采样示波器，例如PicoScope 9311.这样就可以在一个步进或脉冲的每个周期捕获一个采样点，因此只能测试重复信号。即便如此，我们的TDR或TDT解决方案仍然比VNA略快。有关多次正向，反向，透射和反射测量，请参见下文。
所述PicoVNA 106矢量网络分析仪和微微9311 TDR / TDT取样示波器的解决方案是在主功能和性能比较的： 1.在电缆或传输线测试的背景下，时域测量具有直接显示阻抗连续性v时间（TDR）或实际脉冲响应（TDT）的优点。假设传播速度是众所周知的，则可以直接解释或读出阻抗v距离。幸运的是，PicoVNA 106包括时域读出而无需额外成本，因此两种解决方案都可以实现理想的读出。 2.如果需要将测量结果与其他系统元素（测量或模拟）相结合，那么散射参数，史密斯圆图等往往是优选的。虽然S参数和时域测量可以通过FFT相互关联，但只有PicoVNA支持两种输出格式。 3.VNA限制在6 GHz，最佳有效时间分辨率约为120 ps。假设线路传播速度为2c / 3，这将解决沿着线路的阻抗v距离大约24 mm（短/开路故障位置大约好五倍）。PicoScope 9311快速步进的系统转换时间约为60 ps，大致相同的时间（2 x 60 ps）和距离分辨率。 4.在其最佳时域分辨率下，PicoVNA 106可以在4096k个离散采样点处进行测试。这意味着最大路径长度约为100米。在较低分辨率下，可以适应较长的路径长度。PicoScope 9311支持的最长路径长度在理论上受最宽可用脉冲宽度4μs的限制，在反射测量中可转换为400 m。然而，在实践中，在这个长度上，TDR测量的分辨率将因高频电缆损耗而丢失，并且VNA可能匹配甚至超过它。 两者之间的差异较大的是： 5.VNA自动对反射和传输测量进行排序，并且可以通过未知的2端口网络在两个方向上执行此操作。当需要多个单端口反射或单个传输测量时，更高的速度和大大减少的手动干预是显着的好处。单向测量通常足以用于传输线测量，但对于具有传输损耗或增益的设备，通常需要双向测量，并且自动VNA甚至更有说服力。 6.在差分线路应用中，PicoScope 9311可能会获胜。它具有差分可校正步进源，其两个通道可用于接收差分反射或差分传输。对于没有附近接地的差分线路，例如自由空间中的双绞线，PicoScope 9311可以确定单个测量设置的差分阻抗v距离。差分测试激励在导体之间的中点处形成虚拟地（或信号无效）。VNA只能相对于另一个激励一个导体，无法解决差分阻抗。然而，它可以确定给定磁芯的阻抗以及它如何随长度变化，并且可以用于与金标准相比 - 例如，两个导体分别测量， 如果我们现在考虑差分线的相反极端例子：单独屏蔽的双轴线对。在这里，地面围绕并隔离差分对的两条线。在这种情况下，两个差分芯可以分别作为单独的同轴线测量。它们的差分阻抗将是各个阻抗的总和。PicoScope 9311和VNA都可以在单个测量设置中完成此操作。VNA的两个端口可用于分别测量两个内核，但一次只允许一个TD读数。 当然，很多差分线位于这两个极端之间，具有不同程度的接地和对耦合。VNA测量的有效性和准确性因此而变化。 Pico具有独特的优势，可以支持任何一种解决方案，并乐意为您的特定应用决策提供支持。

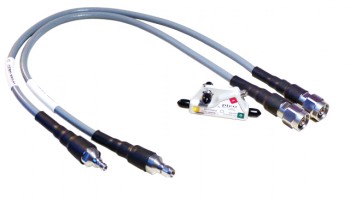

有没有计划提供替代连接器类型的测试引线和校准套件，如N型，BNC，UHF，TNC，APC，F型，PL259，SMB，MCX，MMCX？
目前没有，但我们有兴趣了解您的要求。
PicoVNA 106上的SMA和PC3.5连接器构成了理想的相对低不确定性的端口，从这些端口可以适应更大的格式和传统接口以及新兴的更小格式和点接触接口。在许多情况下，对于具有较差可重复性的连接器类型的系统，以及在性能不受连接器限制的其他应用中，端口适配器可以实现足够低的测量不确定性。
在测量需求很高的情况下，您可以获得具有去嵌入数据或参考平面偏移值的端口适配器; 这些校正机制都由PicoVNA 106支持。在没有数据的情况下，您可以购买一对匹配的端口适配器，如PC3.5（f / m）到N（m）和PC3.5（f / m）到N（f）。在N端口处配对并测量它们，然后将传输参数的一半和反射参数的平均值归于每个端口。这通常是制造商测量提供数据的适配器的方式。
理想情况下，适配的端口将使用端口匹配校准套件进行校准。这些可从一系列供应商处获得。
同样，系列内和适应测试引线甚至比校准套件更广泛。然而，新兴的小型连接器似乎需要更轻规格，更灵活的测试引线或灵活的端口适配器。如果您对此领域有特殊要求，请告知我们。
PicoVNA 106是否支持频率偏移？
在大多数情况下，矢量网络分析仪以信号频率步长激励设备端口，并以相同的频率步长测量所有端口。但是，有些应用需要测量刺激的谐波。在混频器设备周围也有应用，您需要在与激励偏移的频率（中频或IF）上进行测量。这需要比PicoVNA 106中存在的硬件能力更多的硬件能力，因此不受支持。

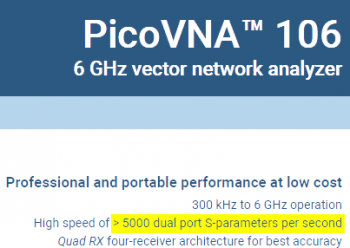

数据表引用的测量速度大于每秒5000点。在什么条件下（频率范围，每次扫描的点数，IFBW）进行了那些测量？
根据我们的规范：
140 kHz带宽
10 MHz至6 GHz扫描
201点（12项校准）：完整s2p结果集为37 ms。正向和反向扫描每点184μs。> 5400点/秒
201点（S21 cal）：单个S21结果集为25 ms。=正向扫描每点124μs。> 8000点/秒
与竞争对手比较时要小心，因为他们往往只引用单点单次扫描的数字。这与我们上面的较快数字相比，而不是一整套S参数所需的正向和反向扫描时间稍长。该产品是速度更快的产品之一。在评论标签下查看网站上的竞争对手。
扫描速度根据带宽设置减小，因为带宽滤波器输出处的测量必须达到其完全准确度。
如果我们首先设置10,001 pt扫描，则正向/反向开关按比例减少中断，我们可以从我们拥有的两个走线长度估算其持续时间。
在140 kHz 170 us / pt完全s2p（两次扫描）
正向/反向开关隐含在14μs左右。
在其他带宽上测试10k点扫描：
在10 kHz时：完全s2p为430μs/ pt（两次扫描）
1 kHz时：3 ms / pt
在100 Hz：28.5 ms / pt
在10 Hz：285 ms / pt
