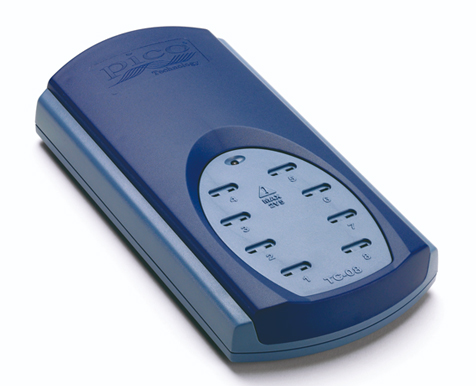

TC-08

热电偶数据记录器

  • 8个热电偶通道,也可以测量电压
  • 20位
  • 10S/s

TC-08热电偶数据记录仪设计用于使用任何带有微型热电偶连接器的热电偶测量各种温度。Pico提供各种合适的热电偶(参见附件)。支持所有常用类型的热电偶, 有效温度范围为-270至+ 1820°C(实际温度范围取决于所使用的热电偶)。内置冷端补偿(CJC)电路也可用作第9通道来测量室温。

8通道热电偶数据记录器

·8通道热电偶数据记录器

·测量范围为-270至+ 1820°C(-454至+3308°F)

·高分辨率和准确性

·可扩展至20个单元/ 160个通道

·支持所有流行的热电偶类型

·快速采样率 - 每秒最多10次测量(包括CJC)

·USB连接和供电

·包括用于Windows,macOS和Linux数据记录软件的PicoLog 6

·包括Windows,macOS和Linux的PicoSDK驱动程序

温度范围广

TC-08热电偶数据记录仪设计用于使用任何带有微型热电偶连接器的热电偶测量各种温度。Pico提供各种合适的热电偶(参见附件)。

支持所有常用类型的热电偶, 有效温度范围为-270至+ 1820°C(实际温度范围取决于所使用的热电偶)。

内置冷端补偿(CJC)电路也可用作第9通道来测量室温。


快速准确的温度数据采集

使用TC-08热电偶数据记录仪,您可以快速准确地进行温度测量。

TC-08的短转换时间意味着每秒可以进行多达10次温度测量(冷端补偿计算作为附加测量),而高(20位)分辨率确保TC-08可以检测到微小的变化在温度。对于流行的K型热电偶,TC-08可在-250至+ 1370°C范围内保持优于0.025°C的分辨率。


还可以测量电压和4-20 mA电流回路!

除了使用热电偶测量温度外,端子板还可以连接其他带电压或电流输出的传感器。

可选的单通道端子板(参见附件)插入TC-08上的通道,并将其转换为20位高分辨率数据记录器。螺钉端子允许电线连接到数据记录器而无需焊接。四个输入范围(±50 mV,±500 mV,±5 V和4-20 mA)允许测量各种其他传感器和信号。


您只需一个易于使用的单元即可

使用TC-08进行温度数据采集非常简单 - 只需将TC-08插入计算机的USB端口(无需外部电源),连接热电偶,即可测量温度。

易于使用的PicoLog数据采集软件随TC-08一起提供 - 允许您以最小的努力开始测量和记录温度。PicoLog的直观用户界面使您可以轻松设置测量的频率,以及您想要的测量次数


需要更多?...

如果您需要超过8个通道,只需将20个TC-08插入连接到PC的有源USB集线器网络,总共160个通道。您甚至可以混合和匹配不同的数据记录器和Pico系列中的一系列PicoScope示波器,以构建灵活,可扩展的数据采集系统。

适用于TC-08的PicoLog 6数据记录软件

PicoLog 6是Pico Technology TC-08数据记录器的完整数据采集软件包。它提供了一个易于使用的可视化界面,可以快速设置简单或复杂的采集并记录,查看和分析数据。

·实时数据收集和显示

·可视记录器和通道设置,便于配置和查看

·适用于Windows 7,8和10(32位和64位),macOS和Linux

·几乎无限制的PC日志记录容量

·强大的数据库格式可最大限度地减少数据丢失和损

·简单而复杂的可编程报警

·最多4个独立的图形轴

·可以使用查找表或等式来缩放频道

·数据可以导出为CSV,剪贴板图像和PDF

·在同一台PC上支持多个不同的PicoLog数据记录仪和PicoScope示波器


PicoLog 6 - 从一开始就很简单

从这里开始捕获很简单:插入记录器,添加频道,按Record,然后记录!PicoLog 6还包括许多其他功能,以满足更高级的数据记录需求。


轻松导航

屏幕左侧的简单垂直菜单栏可以永久访问主程序菜单和PicoLog 6的查看模式,而不会暂停捕获。

永久垂直导航栏可访问以下菜单:

·设备设置和捕获菜单

·保存的文件浏览器菜单

·程序设置菜单

·帮助菜单


设备设置和捕获菜单

在设备设置和捕获菜单中有设备配置,图形显示和表视图。这使得即使使用多个不同的PicoLog数据记录器和数百个通道,也可以轻松地从多通道采集系统设置和采集数据。在Device config视图中,您可以立即看到数据记录器的状态,采集通道设置和数学通道设置。每个检测到的设备都有其启用的通道。只需移动或复制设备配置即可设置更大的多记录器系统,在捕获或共享配置期间更换记录器。

在此屏幕中,您可以查看和调整设置,例如添加图形轴,每通道缩放系数,警报,注释,图形注释,通道命名和颜色,采样模式和采样间隔。


通道和轴设置

“ 通道”和“轴”设置菜单在“ 设备”设置和“ 捕获”图形视图中都可见。启用通道并确认设置后,您可以一目了然地查看其连接状态,以及警报条件和当前实时测量。在此菜单中,您还可以配置警报并查看图形注释和捕获信息。


图形显示视图

在图表中查看数据是数据采集应用程序的基础。通过PicoLog 6图表视图,可以轻松查看捕获,缩放和平移大型数据集,记录警报历史记录并在警报发生时显示。它还允许您使用笔记和观察来注释图形。

添加额外的图形轴对于多通道测井应用也是必不可少的,其中测量单位对于每个通道是不同的,或者当通道测量该范围的相对端的值时。例如,同时测量超过1000°C的内部炉温和环境温度需要两个轴,以便可以看到两者的细节。您一次最多可以查看四个具有不同范围的轴。


Alarms

也许你是在一个培养箱中测量微生物培养物的温度,或者在大风中测量混凝土桥梁的温度; 当读数超过可接受的公差时,您需要得到通知。在PicoLog 6中,您可以设置警报,以在参数超出范围时提醒用户。这可以配置为播放声音,在屏幕上显示可视警报,运行指定的应用程序(如电子邮件或SMS客户端),并自动注释捕获图以标记警报何时发生及其持续时间。

PicoLog 6报警还可以在具有支持硬件的设备上触发数字输出,例如PicoLog 1000系列,ADC-24和DrDAQ。您甚至可以根据来自另一台没有数字输出的连接记录仪的报警条件触发其中一台设备的数字输出,例如TC-08。

当设备断开连接,警报打开,记录事件和图形注释以标记丢失的数据是由于设备断开连接时,也可以设置警报。


数学频道

一些应用需要记录和绘制包含来自一个或多个测量通道的数据的计算参数。PicoLog 6配备了一个公式编辑器,可以执行简单的计算,如A-B,或更复杂的功能,如log,sqrt,abs,round,min,max,mean和median。

数学通道被视为任何普通通道,因此您可以对它们执行警报,图形和注释等功能。


强大的数据文件格式

PicoLog 6的核心是一个强大的文件系统,可以抵御数据丢失和损坏。如果计算机关闭并重新启动,PicoLog将继续捕获而不会丢失先前存储的数据。数据自动存储,无需提供文件名和位置 - 但如果您希望将数据保存到文件,即使在捕获中期也可以。这样可以轻松与其他PicoLog用户共享数据。

文件系统可以存储仅受计算机硬盘或SSD大小限制的大量数据集!

另一个重大进步是对32位和64位Windows的本机支持,各种Linux发行版(仅限64位)和macOS。新的.picolog文件格式兼容所有操作系统。由于任何人都可以免费下载和安装PicoLog 6,因此您可以与同事,客户和供应商共享已保存的.picolog文件,以进行离线后分析。


导出数据

当您准备导出数据时,您有几个选项。首先,保存.picolog文件并关闭采集。您可以使用自定义搜索标记保存文件,以便以后更轻松地进行分类和定位。

由于文件大小的限制,将大型数据集导出为CSV通常很麻烦,因此PicoLog 6包含一套导出选项,可缩小整个数据集的大小。这些包括下采样,选择要导出的通道,甚至将导出区域限制在屏幕上的缩放区域。

想要导出屏幕截图?PicoLog 6包含一个将图形导出为PDF的功能:再次选择整个捕获或感兴趣的缩放区域。导出为PDF格式还包括用于包含警报触发历史记录,注释,通道配置和捕获注释的选项,以获取完整的捕获报告。


立即试用PicoLog 6软件的演示!

如果您还没有PicoLog数据记录器,您仍然可以使用PicoLog 6查看保存的波形,并使用内置演示模式试用其他功能。

由于文件大小的限制,将大型数据集导出为CSV通常很麻烦,因此PicoLog 6包含一套导出选项,可缩小整个数据集的大小。这些包括下采样,选择要导出的通道,甚至将导出区域限制在屏幕上的缩放区域。

您可以使用模拟的实时数据为每个PicoLog数据记录器启用最多三个虚拟实例。您可以在购买前试用PicoLog 6软件的所有功能。

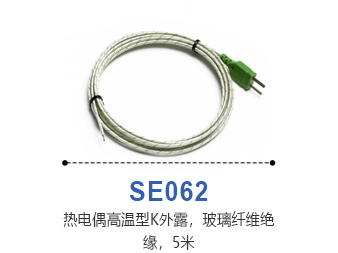

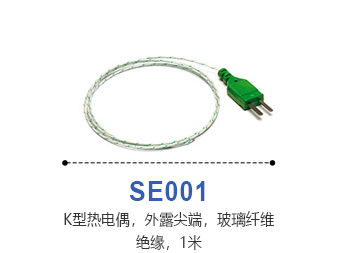

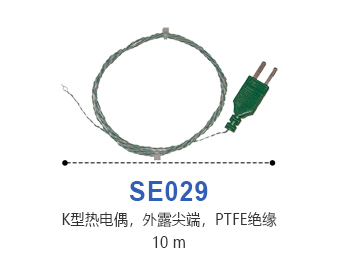

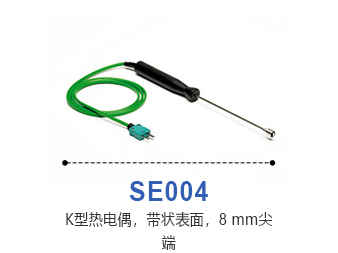

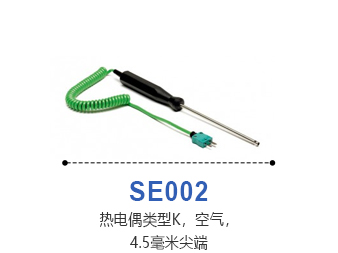

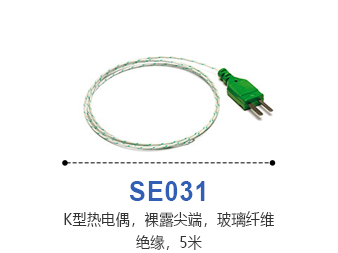

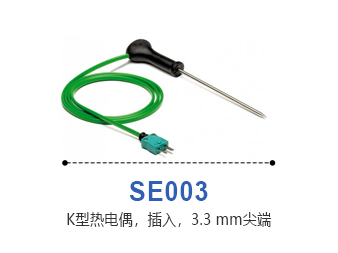

K型热电偶

我们所有的传感器都经过精心挑选,以低成本提供高性能。

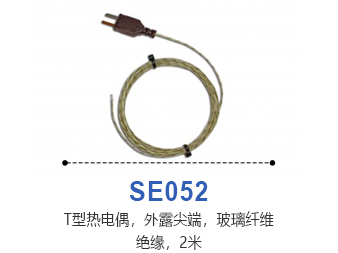

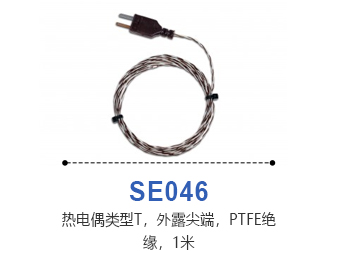

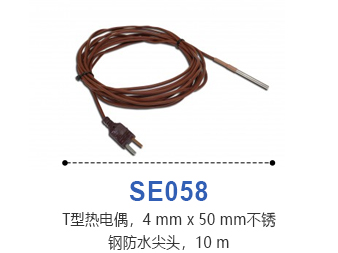

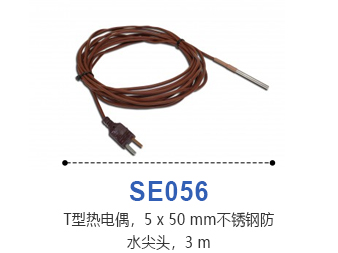

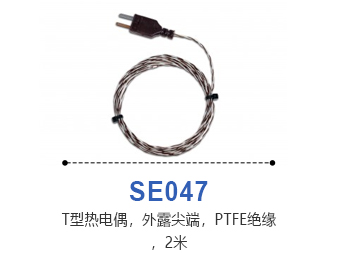

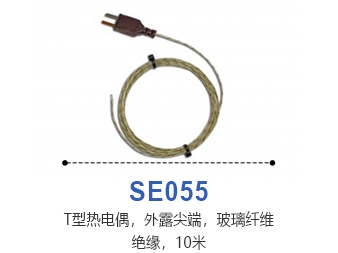

T型热电偶

我们所有的传感器都经过精心挑选,以低成本提供高性能。
