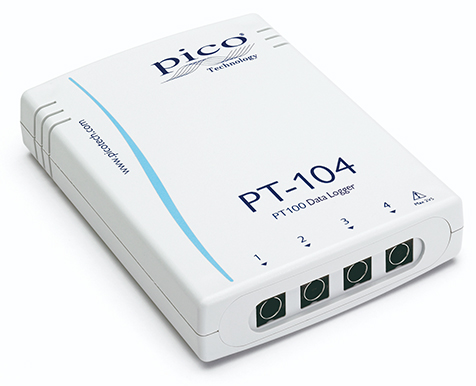

PT-104

铂电阻数据记录仪

  • 4通道温度数据记录器。支持PT1000传感器,也可测量电压和电阻。
  • 24位
  • 每个样本720毫秒

PT-104是一款4通道温度测量数据记录仪。它提供超高分辨率(0.001°C)和精度(0.015°C)。除了测量温度,它还可用于测量电阻和电压。

PT-104铂电阻数据记录仪

·测量温度,电阻和电压

·高分辨率和准确性

·适用于PT100和PT1000传感器

·支持2,3和4线传感器

·无需电源

·USB和以太网接口

·在一台PC上运行多个单元

准确性和分辨率

虽然可以广泛使用精确的温度传感器,但由于测量装置引起的误差,很难利用它们。然而,由于其创新设计,您的PT-104本质上是准确的。它不是依赖于温度敏感的电压基准,而是使用参考电阻,它具有极低的温度系数和漂移,非常稳定。每个电阻的精确值存储在EEPROM中,以提供最高精度(建议每年重新校准)。高性能24位ADC用于实现0.001°C的分辨率。


温度

PT-104使用铂电阻温度计(PRT)测量温度。支持两种通用行业标准(PT100和PT1000)。该装置兼容两线,三线和四线传感器(建议使用四线PT100传感器进行精确测量)。PT-104可以使用各种PT100传感器。


电压

对于电压测量,每个输入连接器可视为带接地的差分输入或两个单端输入。两个输入必须为零伏或更高,尽管哪个输入具有更高的电压并不重要。

有两种电压范围(0到115 mV和0到2500 mV)。对于最精确的测量,使用0至2500 mV范围。

抵抗性

测量电阻时,PT-104使用四线电路以提供尽可能高的精度。有两种电阻范围(0至375Ω和0至10,000Ω)。该装置校准为0至375Ω,因此该范围应用于精确测量。

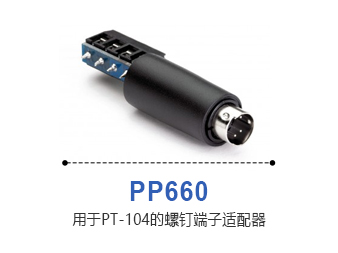

单通道螺钉端子适配器

使用PP660螺钉端子适配器可以连接未安装5针mini-DIN连接器或测量电压或电阻的第三方传感器。这种便宜的适配器有4个分支终端,占用PT-104的单个通道。


软件

PT-104数据记录器随PicoLog 6数据记录软件一起提供。这种功能强大且灵活的数据采集软件允许您收集,操作,分析,显示和导出数据。

PicoLog 6从一开始就设计为直观,只需点击几下鼠标即可设置记录器并开始记录,无论您的数据记录水平如何。

从这里开始捕获很简单:插入记录器,添加频道,按Record,然后记录!PicoLog 6还包括许多其他功能,以满足更高级的数据记录需求。

也可以下载的是PicoSDK,一个软件开发工具包。SDK包含一系列软件驱动程序和示例代码,可用于编写自己的软件或将PT-104数据记录器与第三方软件(如MATLAB,LabVIEW,C,C ++,C#和Python)配合使用。


但我需要测量更多频道......

PT-104一次最多可以测量4个通道。需要更多频道?没问题。使用PicoLog,您可以将多达20个PT-104连接到一台PC - 为您提供一个潜在的80通道PT100数据记录器。或者,您可以将PT-104记录仪与最多19个其他Pico数据记录仪(例如PicoLog 1000多通道数据记录仪)一起使用,以创建您自己的自定义数据采集系统。


最终的便携性

通过USB和以太网接口,PT-104可用于各种情况。如果您需要可在不同地点使用并且设置和使用速度快的便携式解决方案,只需通过USB将笔记本电脑连接到PT-104即可。需要在几小时或几天或远程位置监控情况?将PT-104插入网络上的备用端口,然后通过LAN或Internet远程访问它。使用以太网供电(PoE)技术意味着您甚至不需要单独的电源。


当准确性至关重要时,PT-104就是您所需要的

PT-104铂电阻数据记录仪为您提供最佳的分辨率和准确度。您可以使用它来测量温度,电压和电阻。通过USB和以太网接口,您可以选择连接和供电PT-104的方式,以及通过LAN或互联网远程访问PT-104的能力。当温度测量的准确性至关重要时,PT-104就是您所需要的。

用于PT-104的PicoLog 6数据记录软件

PicoLog 6是PT-104精密温度数据记录仪的完整数据采集软件包。它提供了一个易于使用的可视化界面,使您可以快速设置简单或复杂的采集并记录,查看和分析数据。

·实时数据收集和显示

·可视记录器和通道设置,便于配置和查看

·适用于Windows 7,8和10(32位和64位),macOS和Linux

·几乎无限制的PC日志记录容量

·强大的数据库格式可最大限度地减少数据丢失和损

·简单而复杂的可编程报警

·最多4个独立的图形轴

·可以使用查找表或等式来缩放频道

·数据可以导出为CSV,剪贴板图像和PDF

·在同一台PC上支持多个不同的PicoLog数据记录仪和PicoScope示波器


PicoLog 6 - 从一开始就很简单

从这里开始捕获很简单:插入记录器,添加频道,按Record,然后记录!PicoLog 6还包括许多其他功能,以满足更高级的数据记录需求。


轻松导航

屏幕左侧的简单垂直菜单栏可以永久访问主程序菜单和PicoLog 6的查看模式,而不会暂停捕获。

永久垂直导航栏可访问以下菜单:

·设备设置和捕获菜单

·保存的文件浏览器菜单

·程序设置菜单

·帮助菜单


设备设置和捕获菜单

在设备设置和捕获菜单中有设备配置,图形显示和表视图。这使得即使使用多个不同的PicoLog数据记录器和数百个通道,也可以轻松地从多通道采集系统设置和采集数据。在Device config视图中,您可以立即看到数据记录器的状态,采集通道设置和数学通道设置。每个检测到的设备都有其启用的通道。只需移动或复制设备配置即可设置更大的多记录器系统,在捕获或共享配置期间更换记录器。

在此屏幕中,您可以查看和调整设置,例如添加图形轴,每通道缩放系数,警报,注释,图形注释,通道命名和颜色,采样模式和采样间隔。


通道和轴设置

“ 通道”和“轴”设置菜单在“ 设备”设置和“ 捕获”图形视图中都可见。启用通道并确认设置后,您可以一目了然地查看其连接状态,以及警报条件和当前实时测量。在此菜单中,您还可以配置警报并查看图形注释和捕获信息。


图形显示视图

在图表中查看数据是数据采集应用程序的基础。通过PicoLog 6图表视图,可以轻松查看捕获,缩放和平移大型数据集,记录警报历史记录并在警报发生时显示。它还允许您使用笔记和观察来注释图形。

添加额外的图形轴对于多通道测井应用也是必不可少的,其中测量单位对于每个通道是不同的,或者当通道测量该范围的相对端的值时。例如,同时测量超过1000°C的内部炉温和环境温度需要两个轴,以便可以看到两者的细节。您一次最多可以查看四个具有不同范围的轴。


Alarms

也许你是在一个培养箱中测量微生物培养物的温度,或者在大风中测量混凝土桥梁的温度; 当读数超过可接受的公差时,您需要得到通知。在PicoLog 6中,您可以设置警报,以在参数超出范围时提醒用户。这可以配置为播放声音,在屏幕上显示可视警报,运行指定的应用程序(如电子邮件或SMS客户端),并自动注释捕获图以标记警报何时发生及其持续时间。

PicoLog 6报警还可以在具有支持硬件的设备上触发数字输出,例如PicoLog 1000系列,ADC-24和DrDAQ。您甚至可以根据来自另一台没有数字输出的连接记录仪的报警条件触发其中一台设备的数字输出,例如TC-08。

当设备断开连接,警报打开,记录事件和图形注释以标记丢失的数据是由于设备断开连接时,也可以设置警报。


数学频道

一些应用需要记录和绘制包含来自一个或多个测量通道的数据的计算参数。PicoLog 6配备了一个公式编辑器,可以执行简单的计算,如A-B,或更复杂的功能,如log,sqrt,abs,round,min,max,mean和median。

数学通道被视为任何普通通道,因此您可以对它们执行警报,图形和注释等功能。


强大的数据文件格式

PicoLog 6的核心是一个强大的文件系统,可以抵御数据丢失和损坏。如果计算机关闭并重新启动,PicoLog将继续捕获而不会丢失先前存储的数据。数据自动存储,无需提供文件名和位置 - 但如果您希望将数据保存到文件,即使在捕获中期也可以。这样可以轻松与其他PicoLog用户共享数据。

文件系统可以存储仅受计算机硬盘或SSD大小限制的大量数据集!

另一个重大进步是对32位和64位Windows的本机支持,各种Linux发行版(仅限64位)和macOS。新的.picolog文件格式兼容所有操作系统。由于任何人都可以免费下载和安装PicoLog 6,因此您可以与同事,客户和供应商共享已保存的.picolog文件,以进行离线后分析。


导出数据

当您准备导出数据时,您有几个选项。首先,保存.picolog文件并关闭采集。您可以使用自定义搜索标记保存文件,以便以后更轻松地进行分类和定位。

由于文件大小的限制,将大型数据集导出为CSV通常很麻烦,因此PicoLog 6包含一套导出选项,可缩小整个数据集的大小。这些包括下采样,选择要导出的通道,甚至将导出区域限制在屏幕上的缩放区域。

想要导出屏幕截图?PicoLog 6包含一个将图形导出为PDF的功能:再次选择整个捕获或感兴趣的缩放区域。导出为PDF格式还包括用于包含警报触发历史记录,注释,通道配置和捕获注释的选项,以获取完整的捕获报告。


立即试用PicoLog 6软件的演示!

如果您还没有PicoLog数据记录器,您仍然可以使用PicoLog 6查看保存的波形,并使用内置演示模式试用其他功能。

由于文件大小的限制,将大型数据集导出为CSV通常很麻烦,因此PicoLog 6包含一套导出选项,可缩小整个数据集的大小。这些包括下采样,选择要导出的通道,甚至将导出区域限制在屏幕上的缩放区域。

您可以使用模拟的实时数据为每个PicoLog数据记录器启用最多三个虚拟实例。您可以在购买前试用PicoLog 6软件的所有功能。

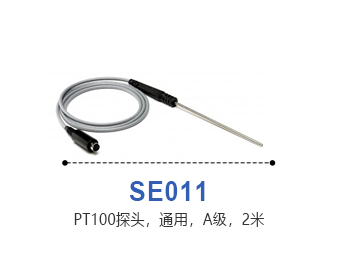

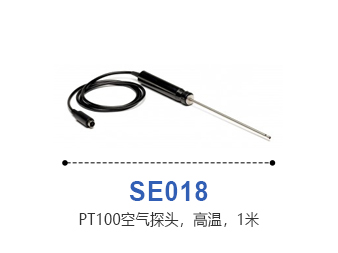

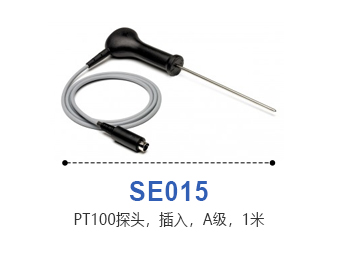

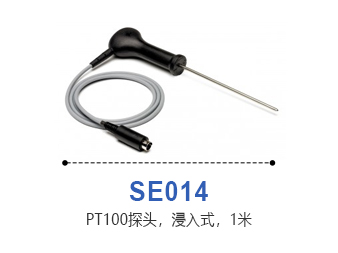

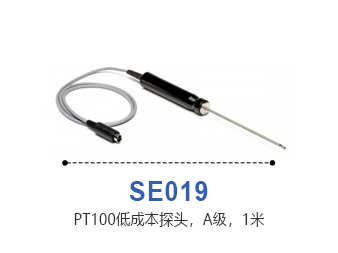

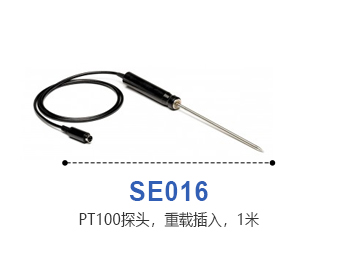

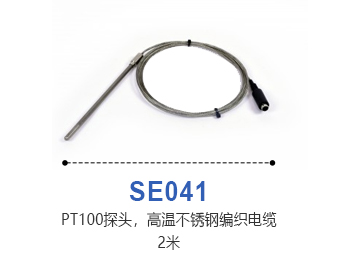

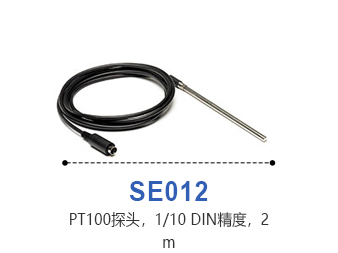

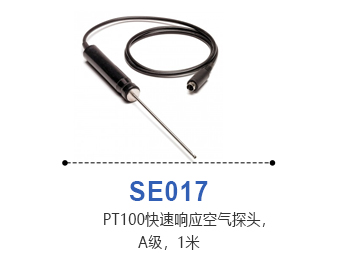

PT100传感器

我们所有的传感器都经过精心挑选,以低成本提供高性能。
