PicoSource PG900系列

矢量网络分析仪

  • 积分50ΩSMA(f)步进恢复二极管输出
  • 转换时间<60 ps
  • 双2.5至6 V可变幅度输出

快速转换脉冲可以在单个瞬间刺激具有广谱信号的传输路径,设备或网络。这种脉冲对于我们需要进行的许多高速宽带测量非常有用; 例如,在时域反射计,半导体测试,千兆互连和端口测试以及雷达中。 差分高速数据尤其在我们的数字,计算,互连和电信系统中面临着测量挑战。令人惊讶的是,到目前为止,很难找到具有成本效益的快速转换差分脉冲发生器!

PG911和PG914

·积分50ΩSMA(f)步进恢复二极管输出

·转换时间<60 ps

·双2.5至6 V可变幅度输出

·±1 ns,1 ps步进时序偏移校正

·脉冲宽度为200 ns至4μs

·内部时钟周期为1μs至1 s

·3个PS RMS抖动相对于外部触发<

·步进恢复二极管输出包含-20 dB 10 GHz SMA(mf)衰减器


PG912和PG914

·外部50ΩN(m)正和负隧道二极管脉冲头

·转换时间<40 ps

·双> 200 mV固定幅度输出

·±200皮秒的定时在抗扭斜为1ps以下步骤

·隧道二极管脉冲头附带的系列间N(f) - SMA(m)适配器

快速转换脉冲可以在单个瞬间刺激具有广谱信号的传输路径,设备或网络。这种脉冲对于我们需要进行的许多高速宽带测量非常有用; 例如,在时域反射计,半导体测试,千兆互连和端口测试以及雷达中。

差分高速数据尤其在我们的数字,计算,互连和电信系统中面临着测量挑战。令人惊讶的是,到目前为止,很难找到具有成本效益的快速转换差分脉冲发生器!

差分高速数据尤其在我们的数字,计算,互连和电信系统中面临着测量挑战。令人惊讶的是,到目前为止,很难找到具有成本效益的快速转换差分脉冲发生器!

典型应用包括:

·TDR / TDT网络和匹配分析

·光谱和平整度测量

·定时,抖动和串扰确定

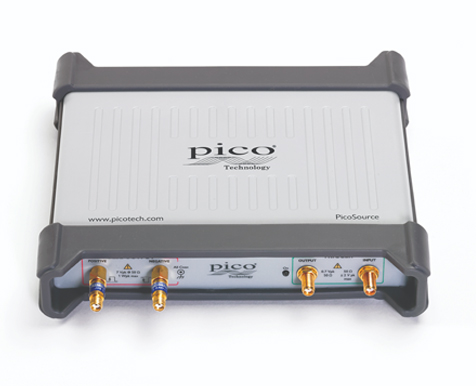

多功能,便携式触发差分USB脉冲发生器

PicoSource PG900系列是低抖动触发差分USB脉冲发生器。脉冲输出针对宽光谱内容(最快过渡时间)进行了优化,以最佳地适应光谱和时域传输以及反射测量。内部时钟用于独立的自触发操作,触发输入和输出允许发生器提供或响应系统触发。差分输出确保可以解决千兆位差分互连和系统的扩散问题(例如SATA,USB3,HDMI,以太网)。

对于任何差分测试或测量而言,必不可少的是能够调整在任何测量设置中必然存在的小但显着的速度和路径长度差异。PG900脉冲输出每个都可以以1 ps的增量进行调整(时间偏移),以在测量之前校正路径差异,或者故意对具有时序偏差的传输路径施加压力。

尽管PicoSource PG900发生器体积小,便于携带,但它具有很强的冲击力,集成的步进恢复二极管输出高达6 V pk,每个输出为50Ω。这是一个惊人的12 V pk差分脉冲幅度,用于驱动有损路径或应力系统端口。输出可以10 mV步进调节至2.5 V pk。提供用户可设置的幅度限制,以保护更灵敏的系统端口,并为脉冲输出提供20 dB衰减器,用于小信号和最佳匹配应用。


步恢复可变幅度脉冲

正(快速上升)和负(快速下降)脉冲均以地为参考,并且每个脉冲的极性与其用户选择的幅度相反。该幅度(“标记”)保持用户选择的脉冲宽度,然后返回到地。在用户设置的保持关闭时段内防止了进一步的脉冲,此后将在下一次接收的触发后40ns重复。选择内部时钟时,脉冲将在用户设定的周期内重复,并且释抑无效。在每个脉冲之前40 ns产生输出触发,但是启动。

脉冲转换时间通常为55 ps,频谱内容(与模拟的理想无限快速边沿相比)延伸至约-10 GHz @ -10 dB。

通过选择“快速”而非“平滑”模式,可以选择负(快速下降)脉冲以实现更快的转换时间。脉冲像差受到影响,但转换时间通常为45 ps,频谱内容扩展到约14 GHz @ -10 dB。


隧道二极管头固定幅度脉冲

正(快速上升)和负(快速下降)脉冲均以地为参考,每个脉冲的极性与其用户选择的幅度相反。该幅度(“标记”)保持用户选择的脉冲宽度,然后返回到地。在用户设置的释抑时段内防止了进一步的脉冲,此后将在下一次接收的触发后40ns重复。选择内部时钟时,脉冲将在用户设定的周期内重复,并且释抑无效。在每个脉冲之前40 ns产生输出触发,但是启动。

脉冲转换时间通常为55 ps,频谱内容(与模拟的理想无限快速边沿相比)延伸至约-10 GHz @ -10 dB。

通过选择“快速”而非“平滑”模式,可以选择负(快速下降)脉冲以实现更快的转换时间。脉冲像差受到影响,但转换时间通常为45 ps,频谱内容扩展到约14 GHz @ -10 dB。

PicoSource PG900软件

PicoSource PG900系列发生器由运行随产品提供的PicoSource PG900软件的Microsoft Windows PC进行USB控制。这是一个非常简单的控制应用程序,具有有用的图形显示脉冲,限制和触发设置。可以保存默认和用户脉冲设置以供将来调用。

可以在三个时基设置之间切换脉冲和触发波形显示,以显示触发和脉冲的定时关系,脉冲周期或输出的脉冲序列。

PicoSource PG900系列应用

使用PicoScope 9300采样示波器的TDR应用

PG900脉冲发生器可通过单个PC进行USB控制,可与PicoScope 9300采样示波器配合使用,以实现无需集成该功能的型号的时域反射计(PicoScope 9301,9302,9321和9341)。

使用PicoScope 9300采样示波器进行TDR设置

只需一个脉冲源和一个示波器通道即可进行单端测量。


采用PicoScope 9300采样示波器的TDT应用

PG900脉冲发生器可通过单个PC通过USB控制,可与PicoScope 9300采样示波器一起使用,以测量那些不包含该功能的型号(PicoScope 9301,9302,9321和9341)的时域传输。它们还可以为任何PicoScope 9300型号的长线或安装系统测试增加远程信号发生器的多功能性。

使用任何PicoScope 9300采样示波器进行TDT设置

只需一个脉冲源和一个示波器通道即可进行单端测量。


使用PicoScope 9341采样示波器进行TDT和串扰

PG900脉冲发生器可通过单台PC通过USB控制,可与PicoScope 9341四通道采样示波器配合使用,实现时域传输和串扰同步评估

使用PicoScope 9341采样示波器进行TDT和串扰设置

可以使用双通道采样示波器执行单端测量,也可以通过首先测量传输然后更改连接以进行串扰测量来解决差分测量问题。应始终正确终止未连接的端口。
