PicoScope3000

PicoScope3000系列

通用USB示波器

  • 2或4(+16数字通道)
  • 50到200MHz
  • 1GS/s

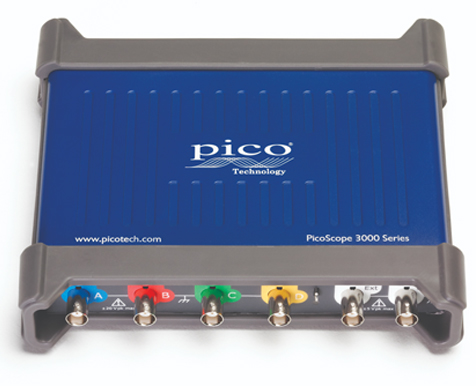

PicoScope3000系列电脑示波器小型、轻量、又便携,同时具有高性能规格参数,因此能够全面满足工程师在实验室内或外出使用的要求。该系列示波器有2或4路模拟通道,在混合信号示波器上还有另外的16路数字通道。灵活又高分辨率的显示选项使你能够观看和分析每个信号的纤毫细节。与PicoScope6软件一起使用,这些示波器提供最合适又最成本效益的工具包,可广泛应用于各种领域,包括嵌入式系统设计、研发、测试、教学、服务和维修。

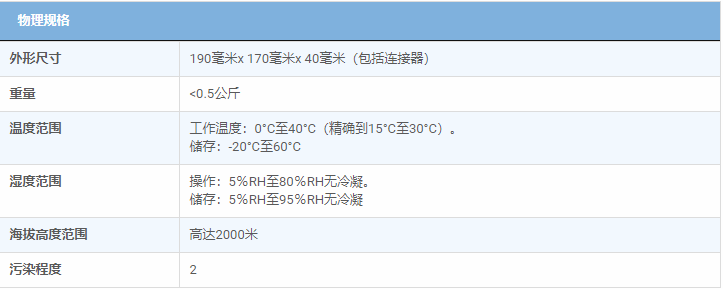

功能,便携性和性能

PicoScope 3000系列USB供电的PC示波器体积小,重量轻,便于携带,可轻松放入笔记本电脑包中,同时提供一系列高性能规格。

这些示波器提供2或4个模拟通道和一个内置功能/任意波形发生器。MSO模型增加了16个数字频道。关键性能指标:

·200 MHz模拟带宽

·1 GS / s实时采样

·512 MS缓冲存储器

·每秒100,000个波形

·16通道逻辑分析仪(MSO型号)

·任意波形发生器

·USB 3.0已连接并已通电

·串行解码和模板测试作为标准配置

·Windows,Linux和Mac软件

这些器件由先进的PicoScope 6软件提供支持,为许多应用提供理想,经济高效的封装,包括嵌入式系统设计,研究,测试,教育,服务和维修。


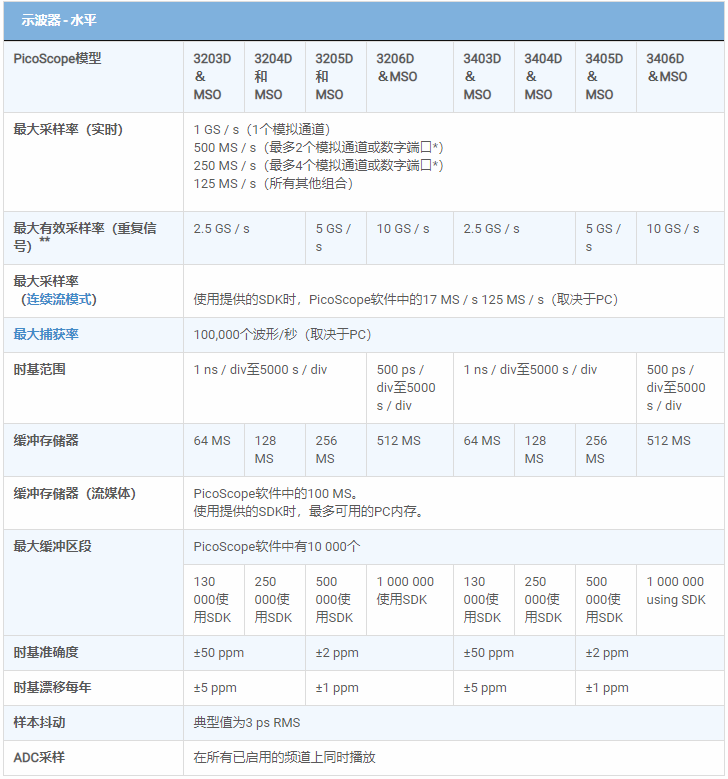

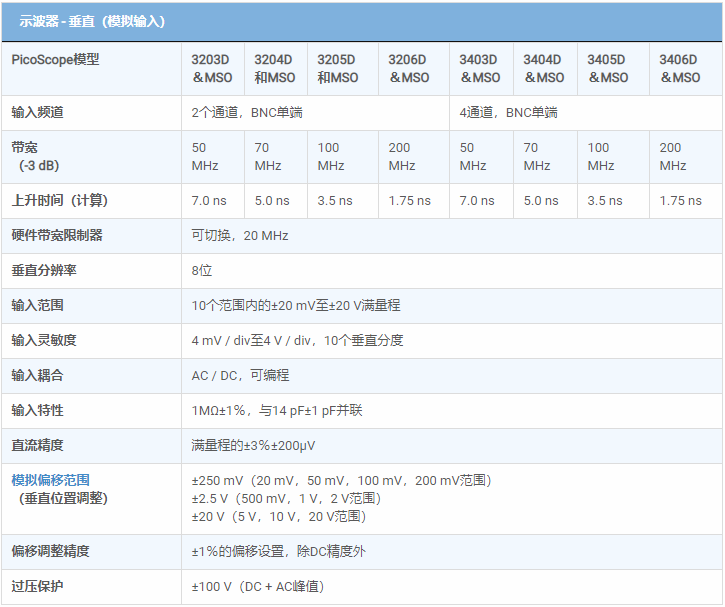

高带宽和采样率

尽管尺寸紧凑且成本低,但在带宽高达200 MHz的情况下,性能不会受到影响。该带宽与高达1 GS / s的实时采样率相匹配,可以详细显示高频。对于重复信号,通过使用等效时间采样(ETS)模式,可以将最大有效采样率提升至10 GS / s。

其他示波器具有较高的最大采样率,但没有深存储器,它们无法在长时基上维持这些速率。PicoScope 3000系列提供高达5.12亿个采样的存储深度,比此价格范围内的任何其他示波器都高,这使得PicoScope 3406D MSO能够以1 GS / s的速率一直采样至50 ms / div(总捕获时间为500 ms)时间)。

管理所有这些数据需要一些强大的工具。有一组缩放按钮,以及一个概览窗口,只需用鼠标或触摸屏拖动即可缩放和重新定位显示。几百万的缩放因子是可能的。其他工具,如波形缓冲器,模板限制测试,串行解码和硬件加速与深存储器配合使用,使PicoScope 3000系列成为市场上功能最强大的示波器。


逻辑分析仪/混合信号能力

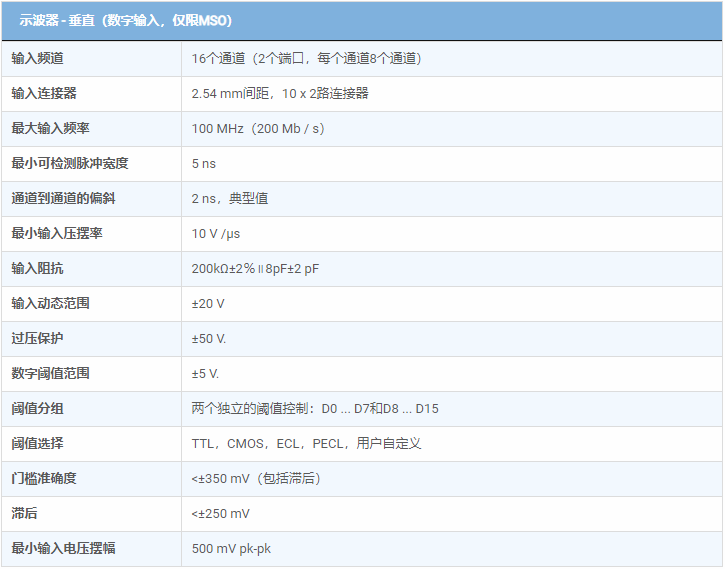

PicoScope3000D系列混合信号示波器包含16个数字输入,因此您可以同时查看数字和模拟信号。

数字输入可以单独显示,也可以在命名组中显示,其中二进制,十进制或十六进制值显示在总线显示中。可以为每个8位输入端口定义-5 V至+5 V的单独逻辑阈值。数字触发可以通过任何位模式激活,并结合任何输入的可选转换。可以在模拟或数字输入通道上设置高级逻辑触发,或者两者都设置高级逻辑触发,以实现复杂的混合信号触发。

数字输入为串行解码选项带来了额外的功率。您可以同时解码所有模拟和数字通道上的串行数据,最多可为您提供18个数据通道。例如,您可以同时解码多个SPI,I²C,CAN总线,LIN总线和FlexRay信号!


串行总线解码和协议分析

PicoScope可以解码1-Wire,ARINC 429,CAN&CAN-FD,DCC,DMX512,以太网10Base-T和100Base-TX,FlexRay,I²C,I²S,LIN,PS / 2,MODBUS,SENT,SPI,UART(RS)标准配置为-232 / RS-422 / RS-485)和USB 1.1协议数据,开发中有更多协议,将来可通过免费软件升级获得。

图形格式以数据总线时序格式显示解码数据(十六进制,二进制,十进制或ASCII),公共时间轴上的波形下方,错误帧标记为红色。可以缩放这些帧以调查噪声或信号完整性问题。

表格格式显示了已解码帧的列表,包括数据和所有标志和标识符。您可以设置过滤条件以仅显示您感兴趣的帧或搜索具有指定属性的帧。统计选项显示有关物理层的更多详细信息,例如帧时间和电压电平。PicoScope还可以导入电子表格,将数据解码为用户定义的文本字符串。


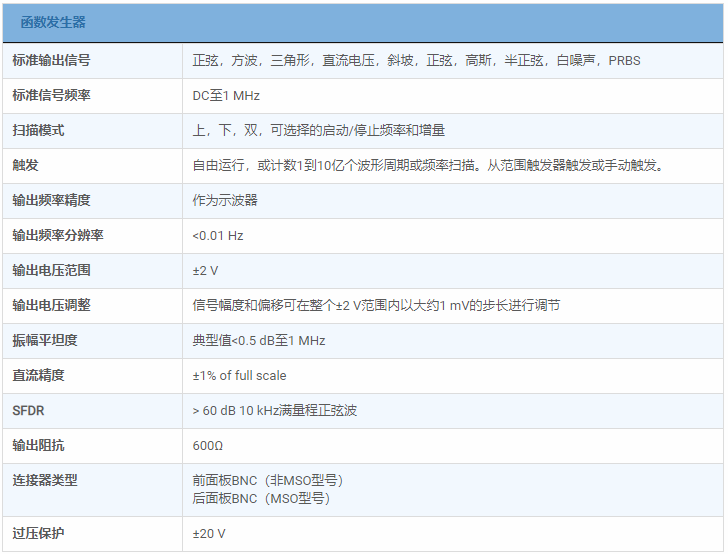

任意波形和函数发生器

所有PicoScope 3000D设备都在前面板上有一个内置函数发生器(正弦,方波,三角,直流电平,白噪声,PRBS等)。PicoScope 3000D MSO型号的后面板上有连接器。

除了设置电平,偏移和频率的基本控制外,更高级的控制还允许您扫描一系列频率。结合频谱峰值保持选项,这为测试放大器和滤波器响应提供了强大的工具。

触发工具允许在满足各种条件时输出波形的一个或多个周期,例如示波器触发或模板限制测试失败。

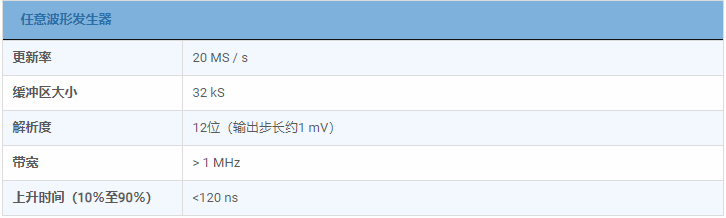

还包括一个14位80 MS / s任意波形发生器(AWG)。可以使用内置AWG编辑器创建或编辑AWG波形,从示波器轨迹导入或从电子表格加载。


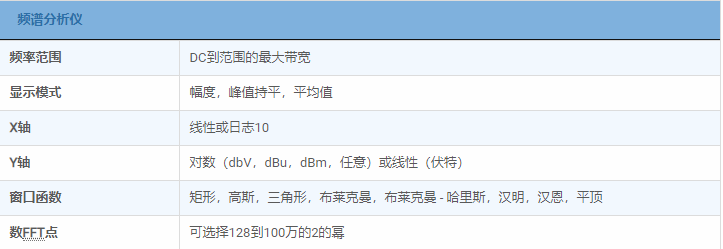

FFT频谱分析仪

频谱视图根据频率绘制幅度,非常适合查找信号中的噪声,串扰或失真。PicoScope中的频谱分析仪采用快速傅立叶变换(FFT)类型,与传统的扫描频谱分析仪不同,它可以显示单个非重复波形的频谱。

全范围的设置使您可以控制频谱带(FFT频段),窗口类型,缩放(包括对数/对数)和显示模式(瞬时,平均或峰值保持)的数量。

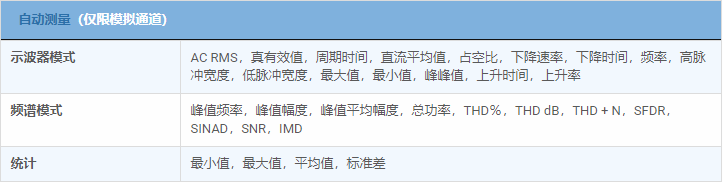

您可以显示多个频谱视图以及相同数据的示波器视图。可以在显示器上添加一套全面的自动频域测量,包括THD,THD + N,SNR,SINAD和IMD。掩模极限测试可应用于光谱,您甚至可以一起使用AWG和光谱模式执行扫描标量网络分析。


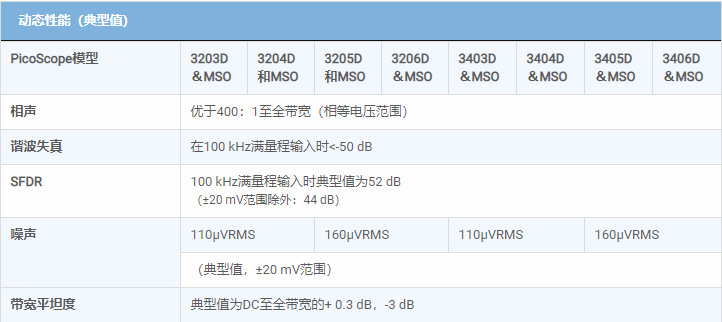

信号完整性

大多数示波器都是以低廉的价格建造的。PicoScopes符合规范。
精心的前端设计和屏蔽可降低噪音,串扰和谐波失真。多年的示波器设计经验可以从改善带宽平坦度和低失真中看出。
我们为产品的动态性能感到自豪,与大多数示波器制造商不同,我们会详细公布我们的 规格。结果很简单:当您探测电路时,您可以信任您在屏幕上看到的波形。


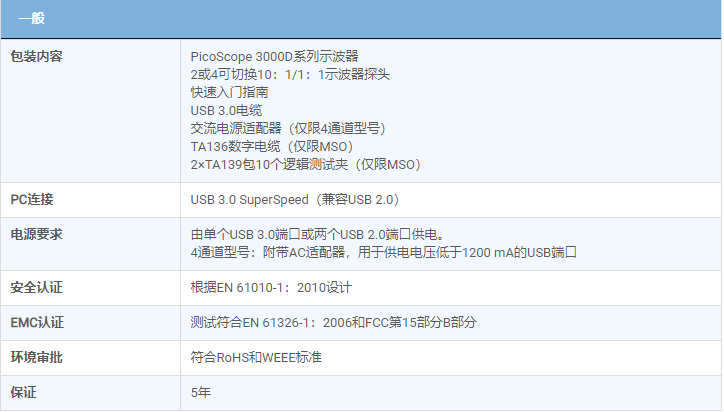

USB连接

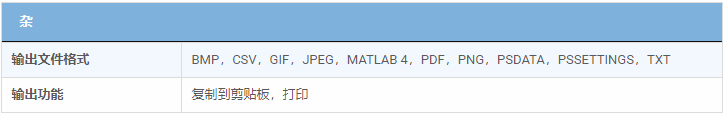

USB连接不仅可以实现高速数据采集和传输,还可以快速,轻松地从现场打印,复制,保存和通过电子邮件发送数据。USB供电无需携带庞大的外部电源,使工具包在移动中更加便携

PicoScope 3000系列示波器具有SuperSpeed USB 3.0连接,使得已经优化的数据传输过程和波形更新速率更快。USB 3.0连接的其他优点包括在使用SDK时更快地保存波形和更快的无间隙连续流,最高可达125 MS / s,同时示波器仍然可以与旧USB系统向后兼容。

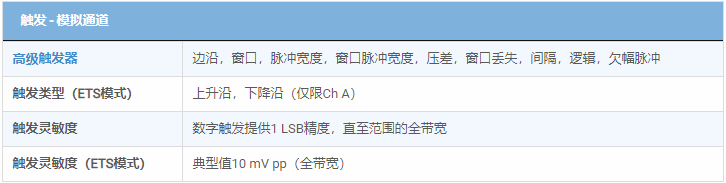

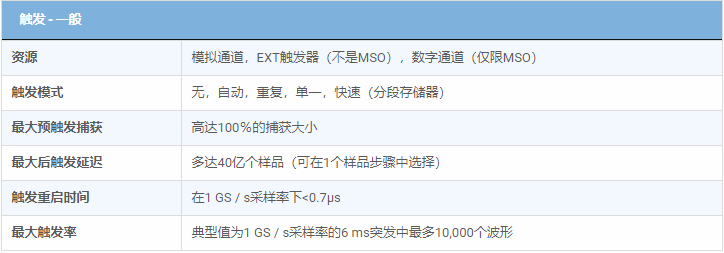

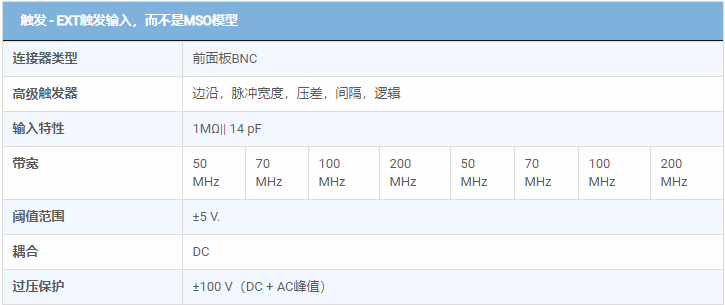

高级数字触发

大多数数字示波器仍然使用基于比较器的模拟触发架构。这会导致无法始终校准的时间和幅度误差,并且通常会限制高带宽下的触发灵敏度。

1991年,Pico率先使用实际的数字化数据来使用全数字触发。这种技术可以减少触发误差,并允许我们的示波器触发最小的信号,即使在全带宽下也是如此。可以高精度和高分辨率设置触发电平和迟滞。

数字触发提供的减少的后移延迟与分段存储器一起允许每微秒捕获一个新波形,直到缓冲器满。

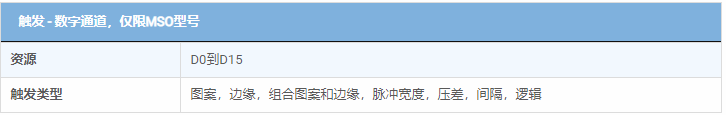

PicoScope 3000系列提供业界领先的高级触发器,包括脉冲宽度,窗口和压差。此外,逻辑触发允许您在16个数字输入中的任何一个或全部与用户定义的模式匹配时触发示波器。


硬件加速引擎(HAL3)

启用深存储器时,有些示波器会很困难; 屏幕更新速度变慢,控件变得无法响应。PicoScope 3000系列通过在示波器内部使用专用硬件加速引擎来避免此限制。其大规模并行设计有效地创建了要在PC屏幕上显示的波形图像,并允许每秒连续捕获和显示超过4.4亿个样本。PicoScope示波器比竞争对手的示波器(基于PC和示波器)更好地管理深存储器。

PicoScope 3000系列配备第三代硬件加速(HAL3)。这加快了示波器操作的范围,例如允许每秒超过100 000个波形的波形更新速率以及分段存储器/快速触发模式。硬件加速引擎可确保消除对USB连接或PC处理器性能成为瓶颈的任何担忧。


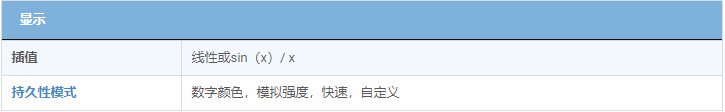

每秒100,000个波形

余辉模式在同一视图上快速叠加多个波形,更频繁或更新的波形以比较旧的波形更亮的颜色绘制。这模拟了传统模拟示波器的荧光显示器,可用于显示和解释复杂的模拟信号,如视频波形和模拟调制信号。

硬件加速(HAL3)允许在快速余辉模式下高达每秒100,000次波形更新速率 - 允许您每秒收集数千个波形,以便快速发现毛刺并观察抖动。


波形缓冲区和导航器

曾经在波形上发现了一个小故障,但是当你停止它的范围时它已经消失了?使用PicoScope,您不再需要担心丢失毛刺或其他瞬态事件。PicoScope可将最后一万个示波器或频谱波形存储在其圆形波形缓冲器中。

缓冲导航器提供了一种有效的导航和搜索波形的方法,有效地让您回头时间。掩模限制测试等工具也可用于扫描缓冲区中的每个波形,以查找掩码违规。


DeepMeasure TM

一个波形,数百万次测量。 波形脉冲和周期的测量是验证电气和电子设备性能的关键。 DeepMeasure通过每次触发采集,在多达一百万个波形周期内自动测量重要波形参数。结果可以很容易地分类,分析并与波形显示相关联。


面罩极限测试

掩模限制测试允许您将实时信号与已知良好信号进行比较,并且专为生产和调试环境而设计。只需捕获已知的良好信号,在其周围绘制一个遮罩,然后连接待测系统。PicoScope将检查掩码违规并执行通过/失败测试,​​捕获间歇性毛刺,并可在“测量”窗口中显示故障计数和其他统计信息。


警报

可以对PicoScope进行编程,以便在发生特定事件时执行操作。

可触发警报的事件包括掩码限制失败,触发事件和缓冲区已满。

PicoScope可以执行的操作包括保存文件,播放声音,执行程序或触发信号发生器/ AWG。

报警与掩模极限测试相结合,有助于创建功能强大且省时的波形监控工具。捕获已知良好信号,在其周围自动生成掩码,然后使用警报自动保存任何不符合规格的波形(带有时间/日期标记)。


高端功能为标准配置

购买PicoScope并不像从其他示波器公司购买,其中可选的附加功能大大增加了价格。凭借我们的示波器,价格中包括串行解码,模板限制测试,高级数学通道,分段存储器和信号发生器等高端功能。

为了保护您的投资,可以更新范围内的PC软件和固件。Pico Technology通过软件下载免费提供新功能的历史悠久。与年轻的其他公司不同,我们年复一年地兑现了对未来改进的承诺。我们产品的用户通过成为终身客户来奖励我们,并经常向我们的同事推荐我们。

高级显示

使用PicoScope和台式示波器之间最大的区别之一是显示器。在笔记本电脑或PC显示器上观看波形几分钟后,您将不想再回到台式机的小型,混乱的低分辨率显示器上。

PicoScope软件几乎将所有显示区域都集中在波形上。这可确保一次看到最大数据量。

通过可用的大显示区域,您还可以创建可自定义的分屏显示,并同时查看同一信号的多个通道或不同视图。如示例所示,该软件甚至可以同时显示多个示波器和频谱分析仪迹线。此外,所示的每个波形都可以使用单独的缩放,平移和滤波器设置,以获得最大的灵

PicoScope软件可通过鼠标,触摸屏或键盘快捷键进行控制


数学通道和过滤器

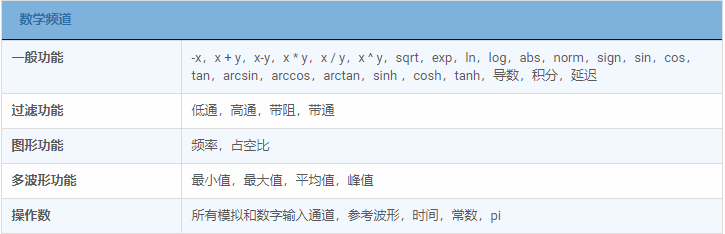

在许多示波器上,波形数学只意味着简单的计算,例如A + B.使用PicoScope,它意味着更多,更多。

使用PicoScope 6,您可以选择简单的函数,例如加法和反演,或打开公式编辑器来创建涉及滤波器(低通,高通,带通和带阻滤波器),三角函数,指数,对数,统计,积分和导数的复杂函数。

波形数学还允许您绘制实时信号以及历史峰值,平均值或滤波波形。


PicoScope示波器软件中的定制探头

自定义探头功能允许您校正连接到示波器的探头,传感器或传感器中的增益,衰减,偏移和非线性。这可用于缩放电流探头的输出,以便正确显示安培。更高级的用途是使用表查找功能来缩放非线性温度传感器的输出。

包括标准Pico提供的示波器探头和电流钳的定义。可以保存用户创建的探针以供以后使用。


高速数据采集和数字化

软件开发工具包(SDK)允许您编写自己的软件,并包含Microsoft Windows,macOS和Linux的驱动程序(包括Raspberry Pi的测试版)。

示例代码显示了如何与第三方软件包(如Microsoft Excel,NI LabVIEW和MathWorks MATLAB)进行交互。

这些驱动程序支持USB数据流,这种模式可通过USB直接捕获无间隙连续数据到PC的RAM或硬盘,速率高达125 MS / s,捕获大小仅受可用PC存储的限制。流模式下的采样率取决于PC规格和应用程序加载。


强大的工具提供了无限的选择

您的PicoScope提供了许多强大的工具来帮助您获取和分析波形。虽然这些工具可以单独使用,但PicoScope的真正功能在于它们被设计为一起工作的方式。

例如,快速触发模式允许您在几毫秒内收集10 000个波形,并且它们之间的死区时间最短。手动搜索这些波形将非常耗时,因此只需选择您满意的波形并让掩模工具为您扫描。完成后,测量结果将告诉您有多少失败,缓冲导航器允许您隐藏好的波形并只显示有问题的波形。该视频向您展示了如何。

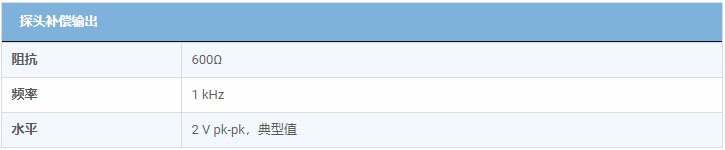

标准无源探头

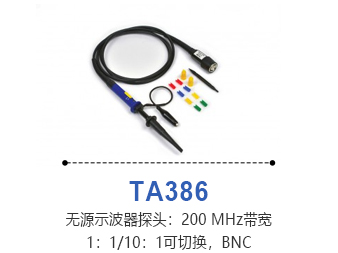

我们符合人体工程学设计的无源示波器探头适用于所有主要品牌的示波器以及PicoScope系列USB示波器。无源探头不需要电源或电池,因此重量轻,便于携带。


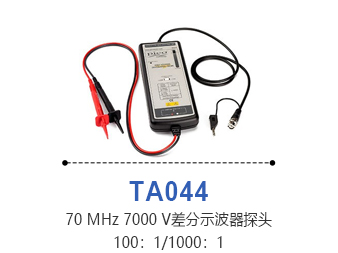

高压有源差分探头

该系列包括可扩展示波器输入范围的高压探头,以及可提高输入阻抗的高频探头,可实现更精确的测量。

所有有源探头都需要电源或电池。我们的电池供电探头配有电池,可选的AC适配器可用于外部供电类型。阅读我们的应用笔记:选择合适的Pico Technology有源差分探头。

对于差分测量,无论是测量毫伏还是高达1000V CAT III,我们的PicoScope 4444 差分输入示波器也要考虑



高带宽有源探头

该系列包括可扩展示波器输入范围的高压探头,以及可提高输入阻抗的高频探头,可实现更精确的测量。

所有有源探头都需要电源或电池。我们的电池供电探头配有电池,可选的AC适配器可用于外部供电类型。阅读我们的应用笔记:选择合适的Pico Technology有源差分探头。

对于差分测量,无论是测量毫伏还是高达1000V CAT III,我们的PicoScope 4444 差分输入示波器也要考虑


电流探头(夹具)

钳式电流探头或“电流钳”使您能够在不断开电路的情况下测量电流。电流钳设计有钳口,钳口可以打开,放置在导体周围并夹紧闭合以形成围绕导体的磁环。
电流钳提供安全,经济,简单和准确的电流测量方法。
我们的电流钳系列可与PicoScope示波器和PicoLog数据记录仪一起使用,以及所有主要品牌的示波器和万用表。
