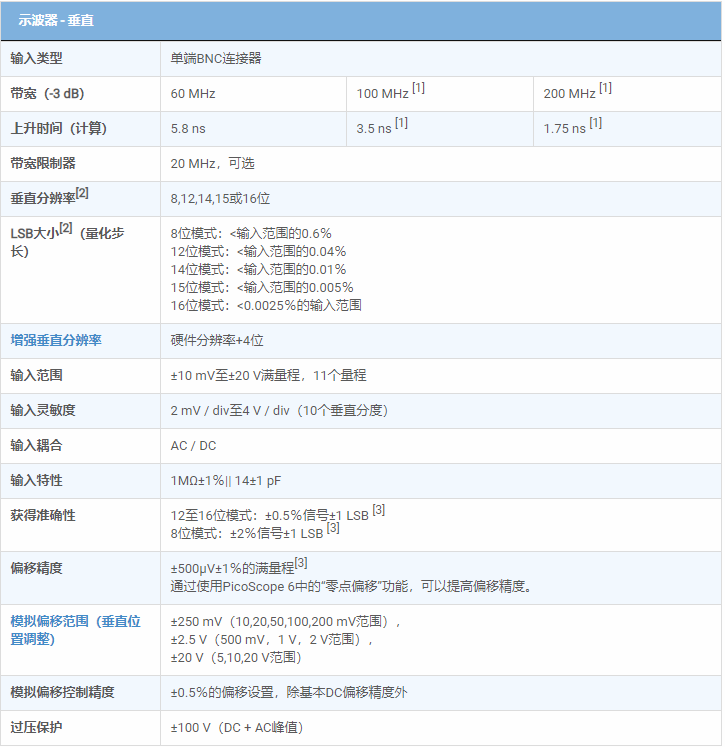

5000D提供高达16位的垂直分辨率和最大200MHZ带宽及1GS/s采样率。在输入通道使用多个高分辨率ADC通过不同的时间间隔和串行组合实现硬件的高分辨率可调,可实现1GS/S@8位,62.5MS/s@16位以及在这之间的其他多种灵活组合。

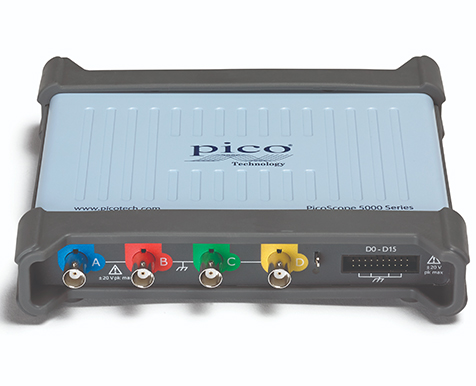

灵活的分辨率USB示波器
今天的电子设计采用多种信号类型:模拟,数字,串行(高速和低速),并行,音频,视频,配电等。所有这些都需要进行调试,测量和验证,以确保被测设备在规范内正常运行。

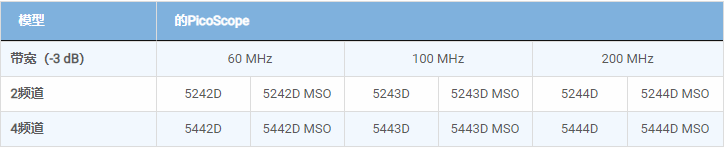

这些示波器提供2或4个模拟通道和一个内置功能/任意波形发生器。MSO模型增加了16个数字频道。关键性能指标:
·FlexRes 8至16位硬件分辨率
·高达200 MHz的模拟带宽
·1 GS / s采样,8位分辨率
·62.5 MS / s采样,16位分辨率
·最多512 MS捕获内存
·MSO型号上有16个数字通道
·每秒130 000个波形
·内置任意波形发生器
·18个串行解码协议作为标准
·高达200 MHz的频谱分析仪
为了处理各种信号类型,PicoScope 5000D FlexRes硬件在输入通道采用多个高分辨率ADC,采用不同的时间交错和并行组合,优化采样速率,8位为1 GS / s,分辨率为16位在62.5 MS / s或其他组合之间 - 您可以根据每次测量的要求选择最合适的硬件分辨率。

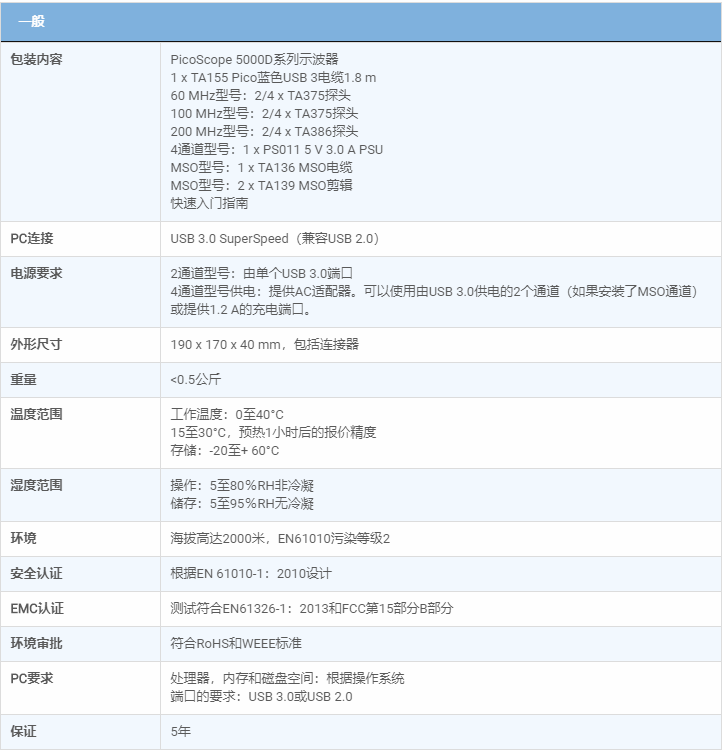

提供2和4通道型号,均采用SuperSpeed USB 3.0连接,可快速保存波形,同时保持与旧USB标准的兼容性。该PicoSDK ®软件开发工具包支持速率高达125 MS / s的连续数据流的主机。该产品体积小,重量轻,采用低功耗无风扇设计,可静音运行。
PicoScope 5000D系列由免费和定期更新的PicoScope 6软件提供支持,为许多应用提供理想,经济高效的软件包,包括设计,研究,测试,教育,服务和维修。

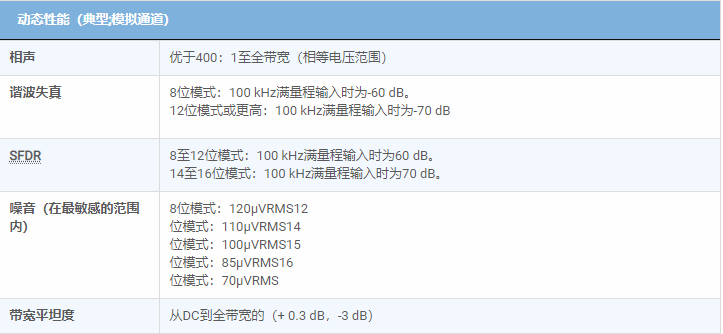

什么是FlexRes?
Pico FlexRes灵活的分辨率示波器允许您重新配置示波器硬件,以提高采样率或分辨率。这意味着您可以将硬件重新配置为用于查看数字信号的快速(1 GS / s)8位示波器,或用于音频工作和其他模拟应用的高分辨率16位示波器。无论您是捕获和解码快速数字信号还是寻找敏感模拟信号中的失真。。

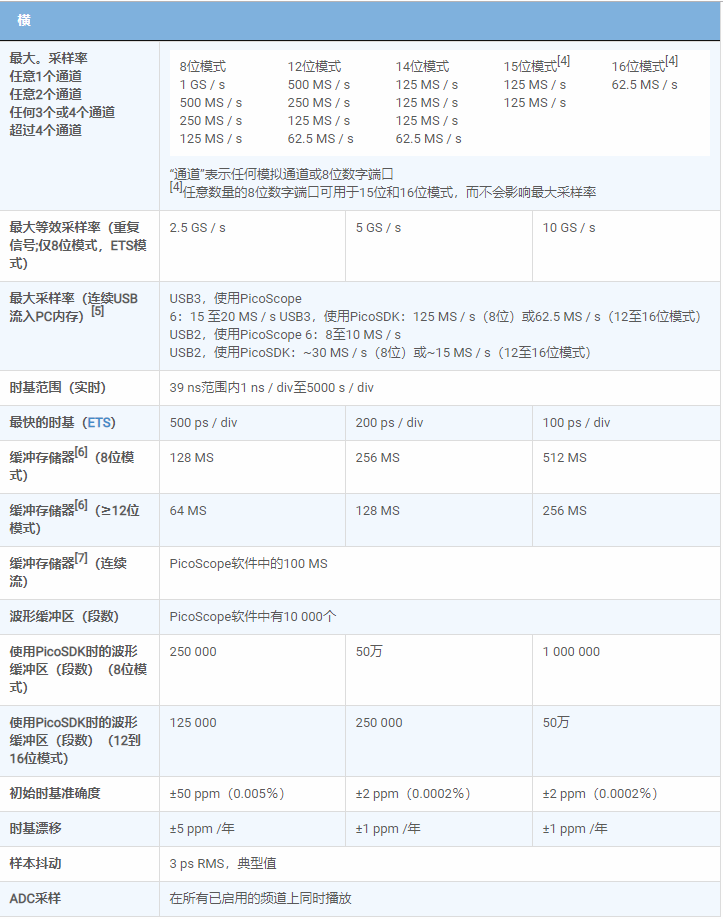

深度捕获内存
PicoScope 5000D系列示波器具有波形捕获存储器,范围从128到5.11亿个样本 - 比传统的台式示波器大很多倍。深存储器能够以最大采样速度捕获长持续时间波形。实际上,PicoScope 5000D系列可以捕获超过500 ms的波形,分辨率为1 ns。相比之下,具有10兆采样存储器的示波器捕获的相同500 ms波形的分辨率仅为50 ns。
深存储器在其他方面也很有用:PicoScope允许您将捕获存储器划分为多个段,最多可达10 000个。您可以设置触发条件以在每个段中存储单独的捕获,只需少量捕获之间的1μs死区时间。获取数据后,您可以逐个浏览内存,直到找到要查找的事件。包含强大的工具,允许您管理和检查所有这些数据。除了屏蔽限制测试和色彩持久模式等功能外,PicoScope 6软件还可以让您将波形放大几百万倍。“缩放概览”窗口允许您轻松控制缩放区域的大小和位置。
其他工具,如DeepMeasure TM,串行解码和硬件加速与深存储器配合使用。

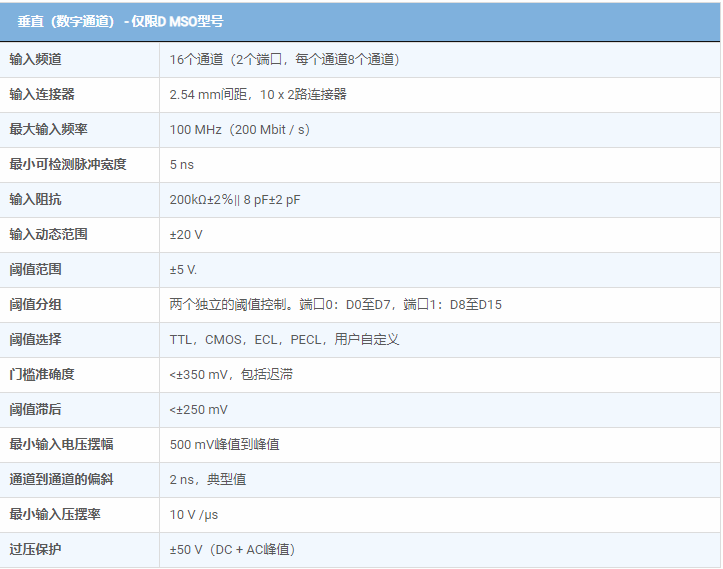

混合信号模型

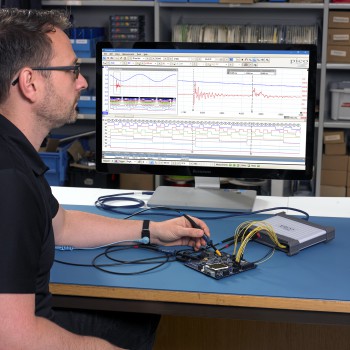

PicoScope 5000D MSO型号为2个或4个模拟通道添加了16个数字通道,使您能够准确地对模拟和数字通道进行时间关联。数字通道可以分组并显示为总线,每个总线值以十六进制,二进制或十进制或水平显示(用于DAC测试)。您可以跨模拟和数字通道设置高级触发器。数字通道也可用作串行解码器的源,提供多达20个通道的数据 - 例如,同时解码多个SPI,I²C,CAN总线,LIN总线和FlexRay信号。

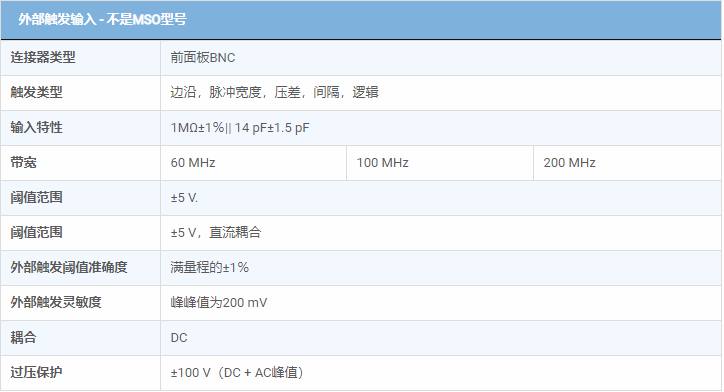

高级数字触发

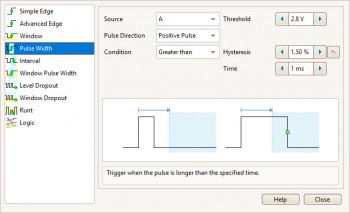

PicoScope 5000D系列提供高级触发器,包括脉冲宽度,欠幅脉冲,窗口和压差。

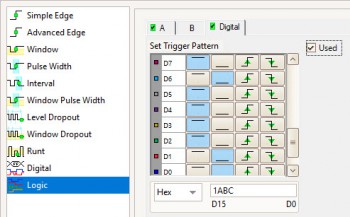

MSO型号上可用的数字触发器允许您在16个数字输入中的任何一个或全部与用户定义的模式匹配时触发示波器。您可以单独为每个通道指定条件,也可以使用十六进制或二进制值一次为所有通道设置模式。您还可以使用逻辑触发器将数字触发器与任何模拟输入上的边沿或窗口触发器组合在一起,例如触发时钟并行总线中的数据值。
任意波形和函数发生器

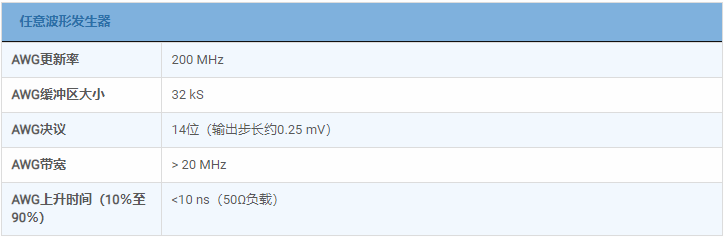

所有PicoScope 5000D单元都内置14位200 MS / s任意波形发生器(AWG)。您可以使用内置编辑器创建和调整任意波形,从现有示波器轨迹导入它们,或从电子表格加载波形。

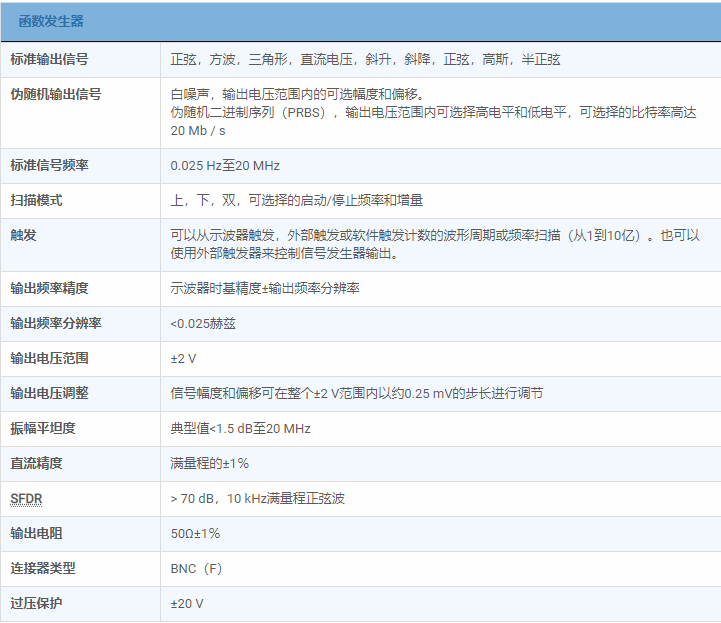

AWG还可以作为函数发生器,具有一系列标准输出信号,包括正弦,方波,三角波,直流电平,白噪声和PRBS。除了设置电平,偏移和频率的基本控制,更高级的控制允许您扫描一系列频率。
结合频谱峰值保持选项,这是测试放大器和滤波器响应的强大工具。触发工具允许您在满足各种条件时输出波形的一个或多个周期,例如示波器触发或模板限制测试失败。
软件开发套件 - 编写您自己的应用程序

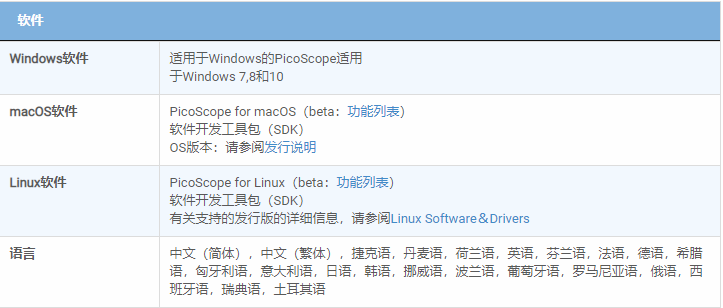

大软件开发工具包(SDK)允许您编写自己的软件,包括Microsoft Windows,Apple Mac(macOS)和Linux(包括Raspberry Pi和BeagleBone)的驱动程序。
示例代码显示了如何与第三方软件包(如Microsoft Excel,NI LabVIEW和MathWorks MATLAB)进行交互。
高带宽,高采样率
尽管尺寸紧凑且成本低,但性能并不妥协,带宽高达200 MHz。该带宽与1 GS / s的实时采样率相匹配,可以详细显示高频。PicoScope 5000系列示波器的实时采样率是输入带宽的五倍,可以很好地捕获高频信号细节。对于重复信号,通过使用等效时间采样(ETS)模式,可以将最大有效采样率提升至10 GS / s。
串行总线解码和分析

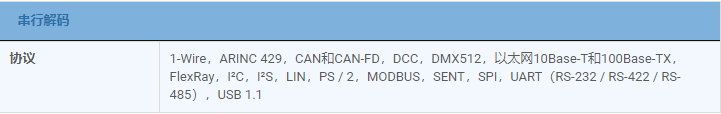

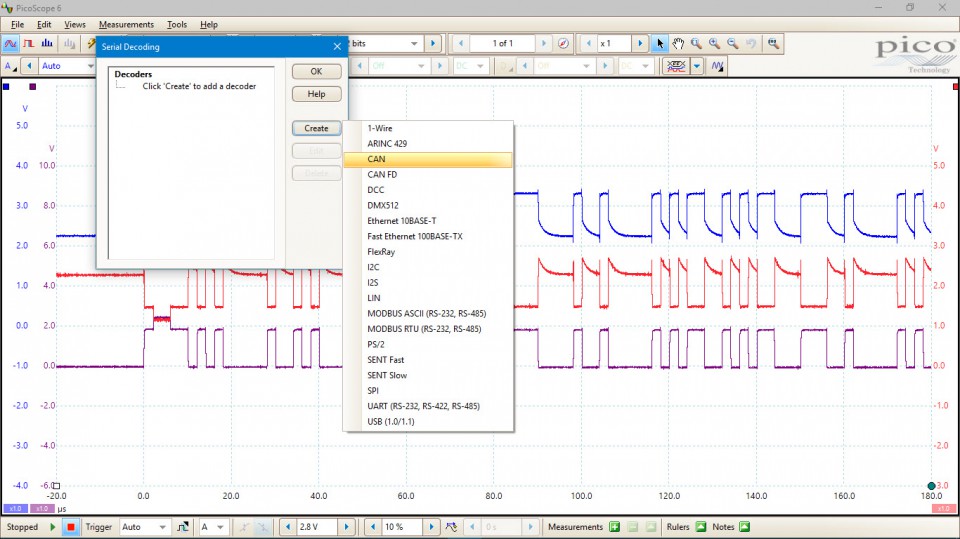

凭借其深存储器,PicoScope 5000D系列可解码1-Wire,ARINC 429,CAN和CAN-FD,DCC,DMX512,以太网10Base-T和100Base-TX,FlexRay,I²C,I²S,LIN,PS / 2,MODBUS ,SENT,SPI,UART(RS-232 / RS-422 / RS-485)和USB 1.1协议数据作为标准配置。
解码可帮助您了解设计中发生的情况,以识别编程和时序错误,并检查其他信号完整性问题。
时序分析工具有助于显示每个设计元素的性能,识别需要改进的设计部分,以优化整体系统性能。

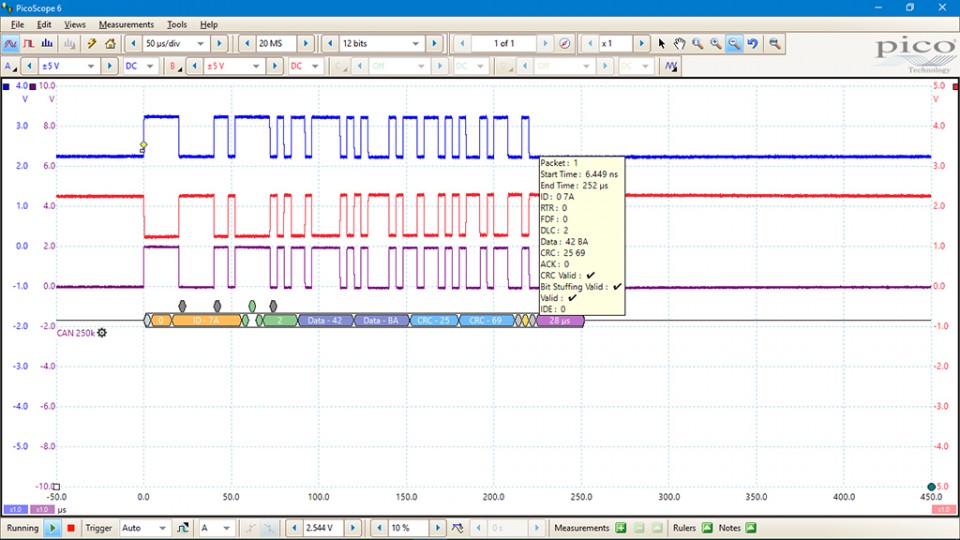

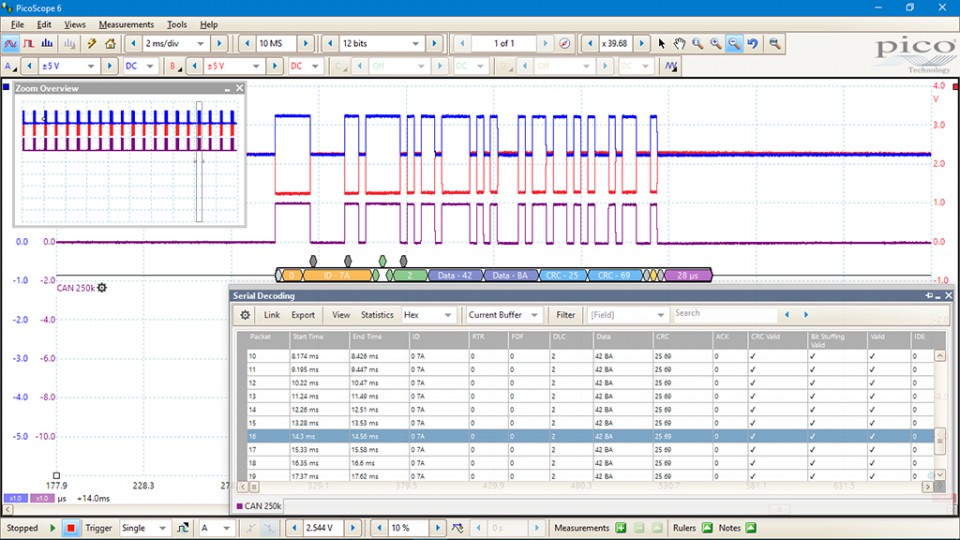

图形格式以时序图格式显示解码数据(十六进制,二进制,十进制或ASCII),在公共时间轴上的波形下方,错误帧标记为红色。您可以放大这些帧以调查噪声或失真,并为每个数据包字段分配不同的颜色,因此数据易于读取。
表格格式显示了已解码帧的列表,包括数据和所有标志和标识符。您可以设置过滤条件以仅显示您感兴趣的帧或搜索具有指定属性的帧。统计选项显示有关物理层的更多详细信息,例如帧时间和电压电平。PicoScope还可以导入电子表格,将数据解码为用户定义的文本字符串。

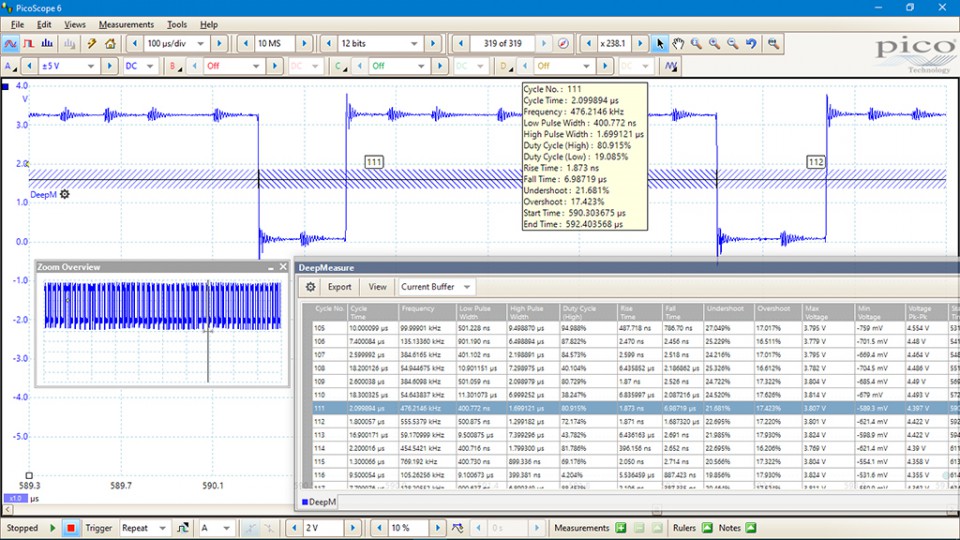

DeepMeasure
一个波形,数百万次测量 波形脉冲和周期的测量是验证电气和电子设备性能的关键。 DeepMeasure通过每次触发采集,在多达一百万个波形周期内自动测量重要波形参数。结果可以很容易地分类,分析并与波形显示相关联。
波形缓冲区和导航器
曾经在波形上发现了一个小故障,但是当你停止它的范围时它已经消失了?使用PicoScope,您不再需要担心丢失毛刺或其他瞬态事件。PicoScope可将最后一万个示波器或频谱波形存储在其圆形波形缓冲器中。
缓冲导航器提供了一种有效的导航和搜索波形的方法,有效地让您回头时间。掩模限制测试等工具也可用于扫描缓冲区中的每个波形,以查找掩码违规。

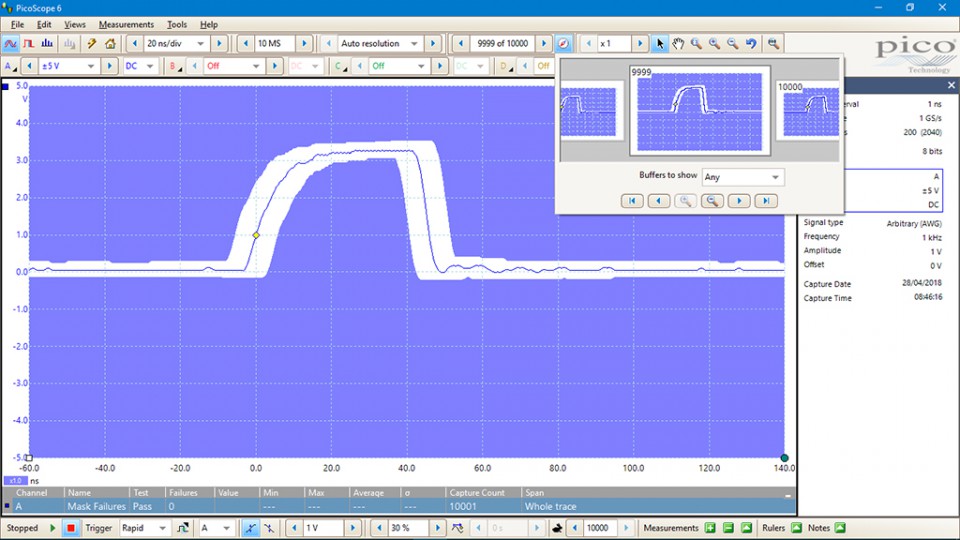

面罩极限测试

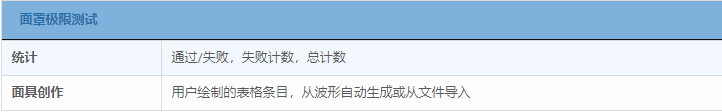

掩模限制测试允许您将实时信号与已知良好信号进行比较,并且专为生产和调试环境而设计。

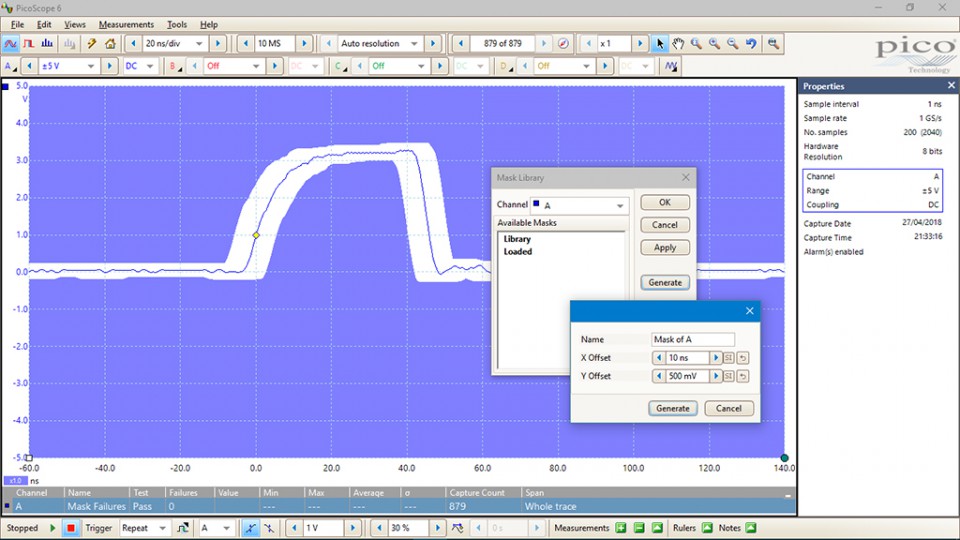

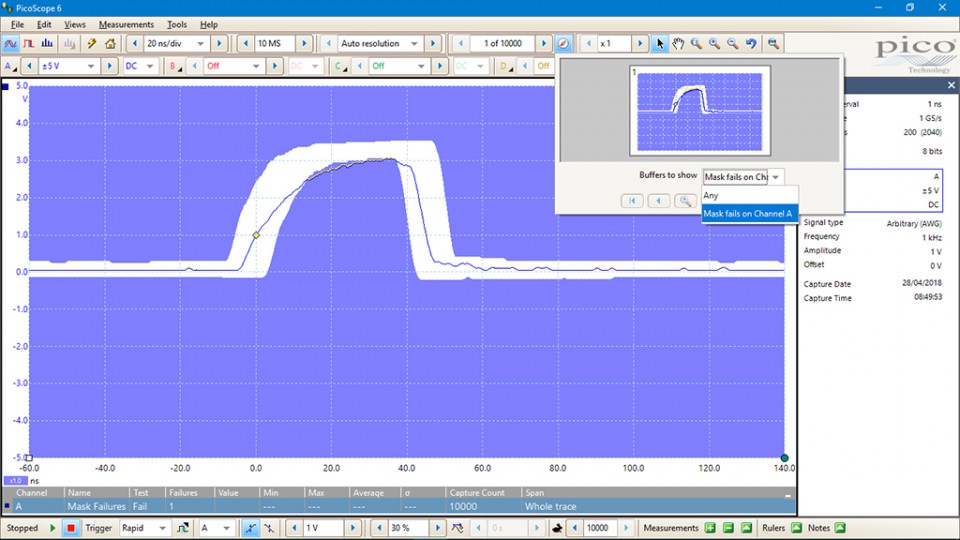

只需捕获已知的良好信号,在其周围绘制一个遮罩,然后连接待测系统。PicoScope将检查掩码违规并执行通过/失败测试,捕获间歇性毛刺,并可在“测量”窗口中显示故障计数和其他统计信息。
掩模限制测试允许您将实时信号与已知良好信号进行比较,并且专为生产和调试环境而设计。只需捕获已知的良好信号,在其周围绘制一个遮罩,然后连接待测系统。PicoScope将检查掩码违规并执行通过/失败测试,捕获间歇性毛刺,并可在“测量”窗口中显示故障计数和其他统计信息。
高级数字触发
大多数数字示波器仍然使用基于比较器的模拟触发架构。这会导致无法始终校准的时间和幅度误差,并且通常会限制高带宽下的触发灵敏度。
1991年,Pico使用实际的数字化数据来使用全数字触发。这种技术可以减少触发误差,并允许我们的示波器触发最小的信号,即使在全带宽下也是如此。可以高精度和高分辨率设置触发电平和迟滞。
数字触发提供的低于1μs的重新延迟以及分段存储器允许在10 ms突发中捕获多达10 000个波形。

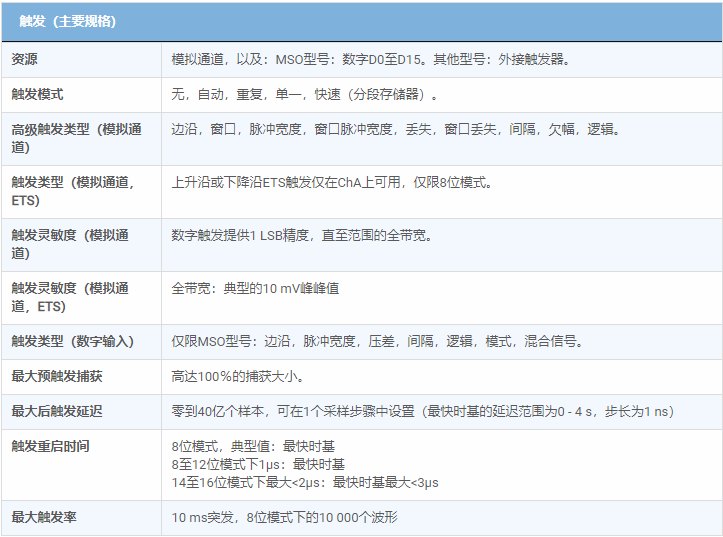

PicoScope 5000系列提供高级触发器,包括脉冲宽度,欠幅脉冲,窗口,逻辑和压差。
在PicoScope 5000D MSO模型上,数字通道可用于与布尔运算符形成逻辑触发器。

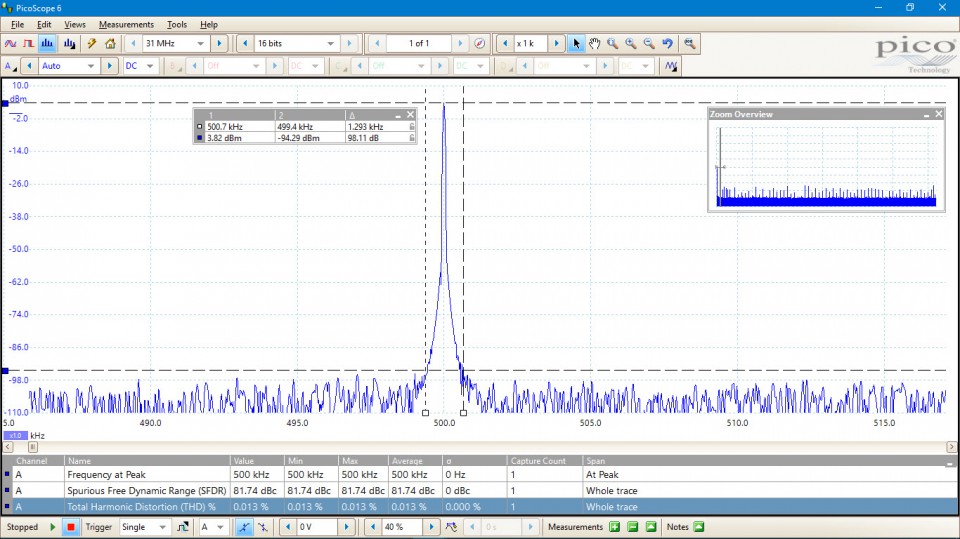

FFT频谱分析仪

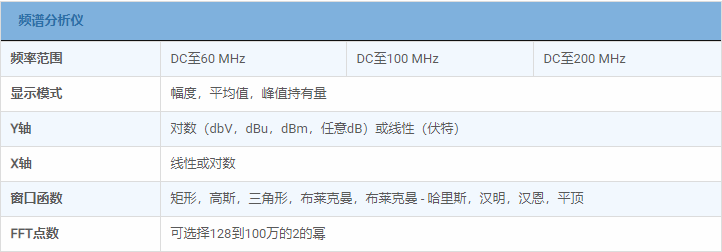

频谱视图根据频率绘制幅度,非常适合查找信号中的噪声,串扰或失真。PicoScope中的频谱分析仪采用快速傅立叶变换(FFT)类型,与传统的扫描频谱分析仪不同,它可以显示单个非重复波形的频谱。

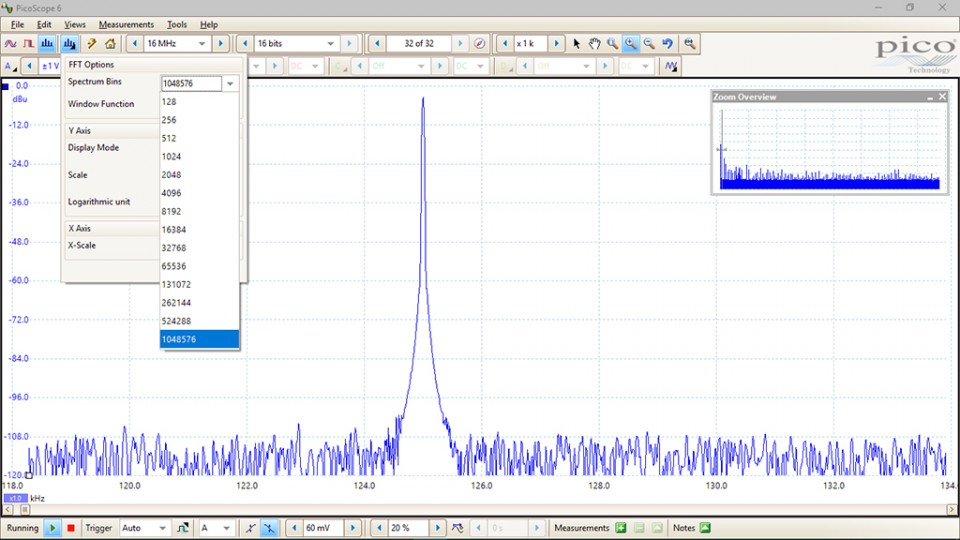

全范围的设置使您可以控制频谱带(FFT频段),窗口类型,缩放(包括对数/对数)和显示模式(瞬时,平均或峰值保持)的数量。
您可以显示多个频谱视图以及相同数据的示波器视图。可以在显示器上添加一套全面的自动频域测量,包括THD,THD + N,SNR,SINAD和IMD。掩模极限测试可应用于光谱,您甚至可以一起使用AWG和光谱模式执行扫描标量网络分析。
高清显示
PicoScope软件将几乎所有显示区域专用于波形,以便您可以一次查看最大数据量。与传统的台式示波器相比,可视区域更大,分辨率更高。

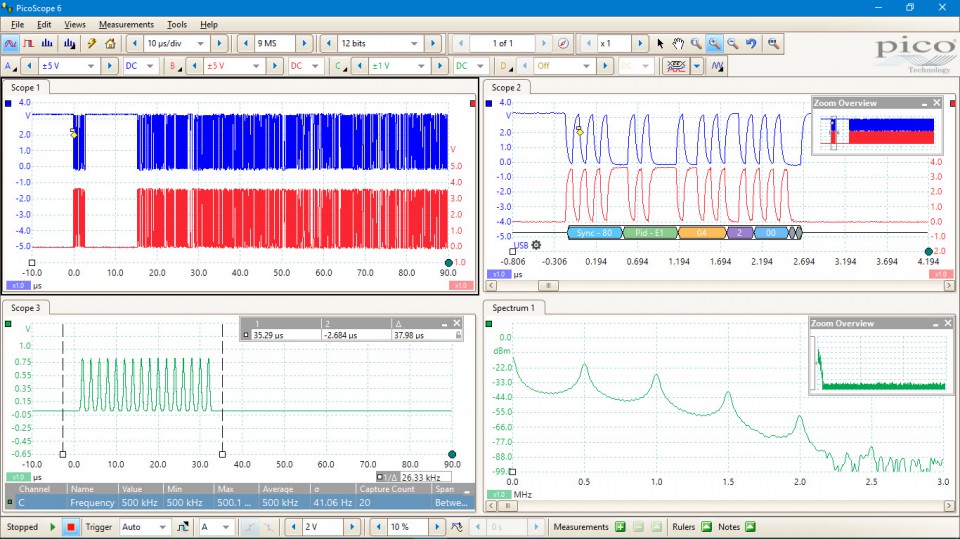

通过如此大的显示区域,您还可以创建可自定义的分屏显示,并同时查看同一信号的多个通道或不同视图。如示例所示,该软件甚至可以同时显示多个示波器和频谱分析仪迹线。每个波形均可使用单独的缩放,平移和滤波器设置,以实现最大的灵活性
PicoScope软件可通过鼠标,触摸屏或键盘快捷键进行控制。

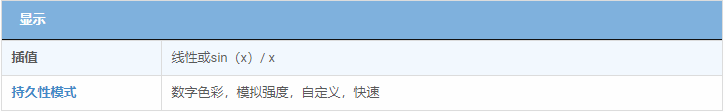

数字持久模式

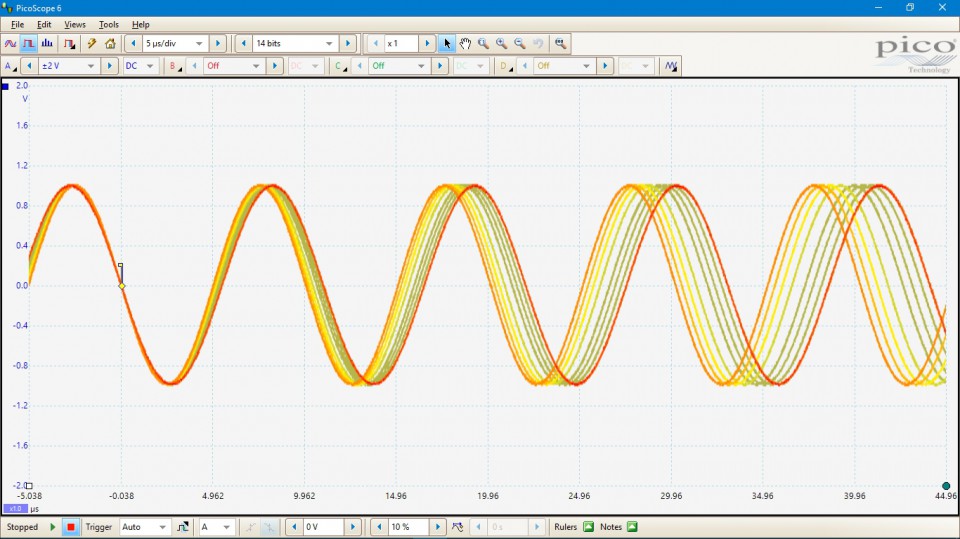

余辉模式在同一视图上叠加多个波形,更频繁的数据或更新的波形强调更深的饱和度或更热的颜色。使用此模式查看复杂或变化的波形,即使后续波形绘制在顶部,您也可以看到毛刺。

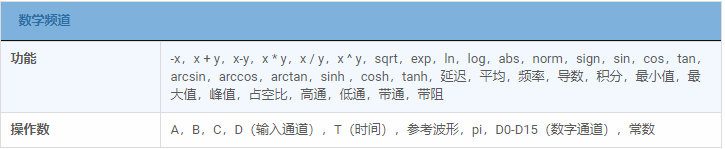

数学通道和过滤器
在许多示波器上,波形数学只是意味着简单的计算,如A + B. 使用PicoScope,它意味着更多。

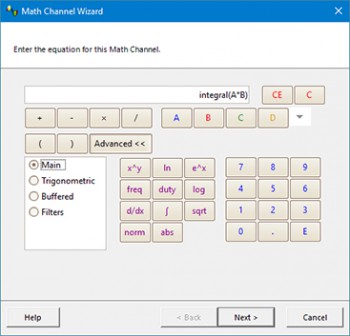

使用PicoScope 6,您可以选择简单的函数,例如加法和反演,或打开公式编辑器来创建涉及滤波器(低通,高通,带通和带阻滤波器),三角函数,指数,对数,统计,积分和导数的复杂函数。
波形数学还允许您绘制实时信号以及历史峰值,平均值或滤波波形。
您还可以使用数学通道显示复杂信号中的新细节。例如,您可以绘制信号随时间变化的占空比或频率。

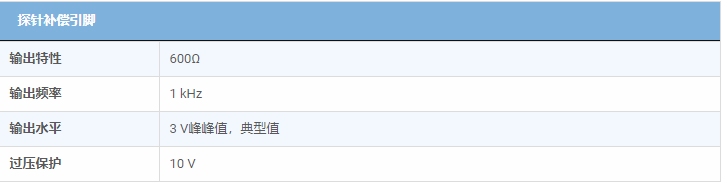

定制探针

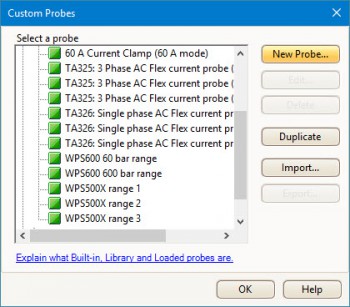

软件中包含标准Pico提供的示波器探头和电流钳的定义。

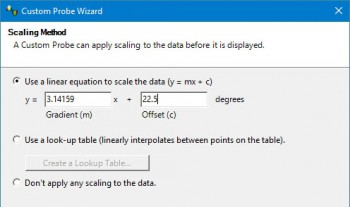

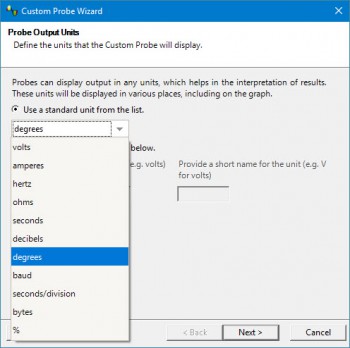

自定义探头功能允许您校正连接到示波器的探头,传感器或传感器中的增益,衰减,偏移和非线性。例如,它可以缩放当前探头的输出,以便正确显示安培。它还可以使用表查找功能转换非线性温度传感器的输出。
您可以保存用户创建的探针以供以后使用。
警报

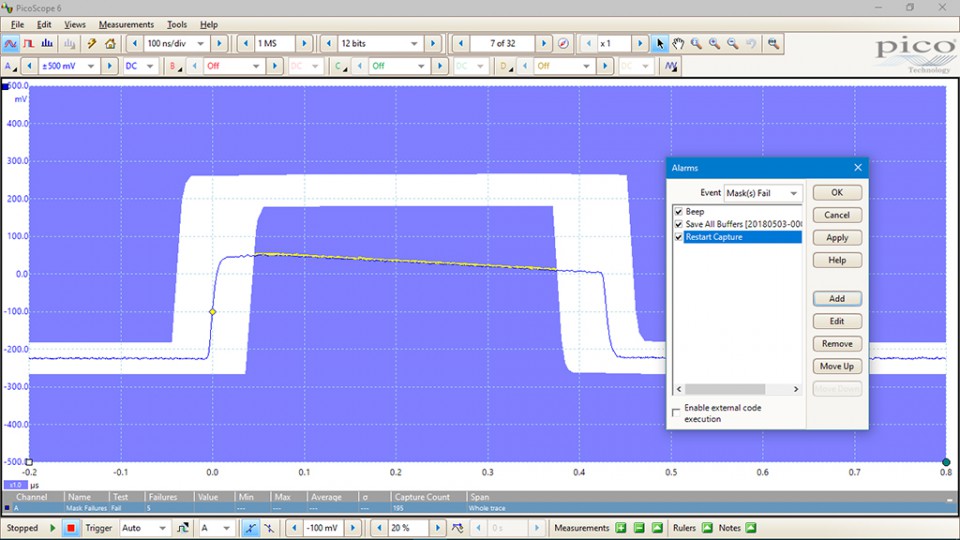

您可以对PicoScope进行编程,以便在检测到掩码限制失败,触发器和缓冲区已满等事件时执行操作。。
PicoScope的操作包括保存文件,播放声音,执行程序或触发任意波形发生器。
报警与掩模极限测试相结合,有助于创建功能强大且省时的波形监控工具。捕获已知良好信号,在其周围生成掩码,然后使用警报自动保存不符合您规格的任何波形(包括时间戳)。
强大的工具提供了无限的选择
您的PicoScope提供了许多强大的工具来帮助您获取和分析波形。虽然这些工具可以单独使用,但PicoScope的真正功能在于它们被设计为一起工作的方式。
例如,快速触发模式允许您在几毫秒内收集10,000个波形,并且它们之间的死区时间最短。手动搜索这些波形将非常耗时,因此只需选择您满意的波形并让掩模工具为您扫描。完成后,测量结果将告诉您有多少失败,缓冲导航器允许您隐藏好的波形并只显示有问题的波形。该视频向您展示了如何。
也许您想将更改的工作周期绘制为图形?如何在满足触发条件时从AWG输出波形并自动将波形保存到磁盘?凭借PicoScope的强大功能,可能性几乎无穷无尽。
加速度计
我们提供连接示波器的单轴和三轴加速度计,用于测量噪声和振动。
