PicoScope9000

PicoScope9400系列

高速采样示波器

  • 4
  • 5GHz
  • 500MS/s

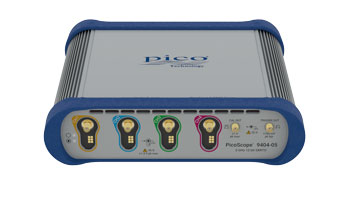

PicoScope 9404-05具有四个5 GHz输入通道,具有市场领先的ADC,时序和显示分辨率,可精确测量和可视化高速模拟和数据信号。它非常适合捕获脉冲和步进转换到70 ps,脉冲低至140 ps,时钟和数据眼到3 Gb / s。大多数高带宽应用涉及重复信号或时钟相关数据流,可通过等效时间采样(ETS)轻松分析。

5 GHz采样器扩展实时示波器

PicoScope 9404-05是第一款结合了实时采样,等效时间采样和高模拟带宽优势的新型示波器。

·5 GHz带宽,70 ps过渡时间

·1 TS / s(1 ps)等效时间采样

·四个12位500 MS / s ADC

·脉冲,眼图和模板测试至70 ps和3 Gb / s

·每秒最多200万次触发捕获

·逻辑,可配置,触摸兼容的Windows用户界面

·全面的内置测量,缩放,数据掩模和直方图

PicoScope 9404-05具有四个5 GHz输入通道,具有市场领先的ADC,时序和显示分辨率,可精确测量和可视化高速模拟和数据信号。它非常适合捕获脉冲和步进转换到70 ps,脉冲低至140 ps,时钟和数据眼到3 Gb / s。大多数高带宽应用涉及重复信号或时钟相关数据流,可通过等效时间采样(ETS)轻松分析。SXRTO速度很快:它可以快速构建ETS,持久性显示和统计数据,每秒最多可触发200万次触发捕获。PicoScope 9404-05在每个通道上都有一个内置的全带宽触发器,预触发ETS捕获远远高于奈奎斯特采样率。有三种采集模式 - 实时,


PicoSample 4软件源自我们现有的PicoSample 3和PicoScope 9000产品,这些产品共同代表了十多年的开发,客户反馈和优化。

高分辨率显示器可以调整大小以适应任何窗口,填充4k甚至更大的监视器或监视器阵列。四个独立的缩放通道可以向您显示数据的不同视图,分辨率为1 ps。大多数控件和状态面板可以根据您的应用显示或隐藏,使您可以充分利用显示区域。

示波器具有2.5 GHz直接触发,可以从任何输入通道驱动,内置预分频器可以将触发带宽扩展到5 GHz。

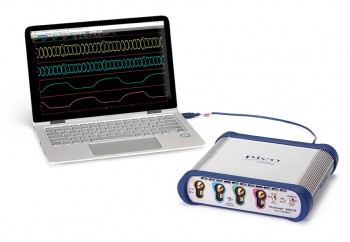

这些紧凑型设备足够小,可放置在靠近被测设备的工作台上。现在,您需要的只是一根短而低损耗的同轴电缆,而不是使用连接到大型台式设备的远程探头。您需要的所有其他内容都内置于示波器中,无需担心昂贵的硬件或软件附件,我们不会向您收取新的软件功能和更新费用。


典型应用

·电信和雷达测试,服务和制造

·光纤,收发器和激光测试(不包括光电转换)

·射频,微波和千兆位数字系统测量

·信号,眼图,脉冲和脉冲表征

·精确定时和相位分析

·数字系统设计和表征

·眼图,掩模和极限测试为3 Gb / s

·以太网,HDMI 1,PCI,SATA,USB 2.0

·半导体表征

·信号,数据和脉冲/脉冲完整性和预一致性测试


高带宽探头

所述PicoConnect 900系列的低阻抗,高带宽探针是用于的PicoScope 9404-05理想的同伴,从而允许快速信号的成本效益的指尖浏览。有两个系列:

·射频,微波和脉冲探头,适用于高达5 GHz(10 Gb / s)的宽带信号

·用于数据流的千兆位探头,如USB 2,HDMI 1,以太网,PCIe和SATA


其他特性

带宽限制过滤器

每个输入通道上的可选模拟带宽限制器(100或500 MHz)可用于抑制高频和相关噪声。窄设置可用作抗锯齿滤波器。


频率计数器

无论测量和时基设置如何,专用频率计数器始终显示信号频率(或周期),分辨率为1 ppm。

实时示波器

实时示波器(RTO)采用足够高的采样率设计,可利用仪器指定的模拟带宽捕获瞬态非重复信号。根据奈奎斯特的采样定理,为了准确捕获和显示信号,示波器的采样率必须至少是信号带宽的两倍。典型的高带宽RTO超过这个采样率可能是两倍,每个周期最多可以实现四个采样,或者在最小宽度脉冲中实现三个采样。


等效时间采样

对于接近或高于RTO奈奎斯特极限的信号,许多RTO可以切换到称为等效时间采样的模式(ETS)。在此模式下,示波器会在触发事件后收集尽可能多的样本,然后继续在后续触发事件上收集样本。由于示波器的采样时钟与触发事件无关,因此每个触发器都具有相对于示波器时钟的随机时间偏移。范围测量此偏移量并在正确的时间显示样本。在大量触发事件之后,示波器有足够的采样来显示具有所需时间分辨率的波形,称为有效采样分辨率(有效采样率的倒数),这比实时可能的高很多倍(非ETS)模式。由于该技术依赖于触发事件和采样时钟之间的随机关系,因此更准确地称为随机等效时间采样(或者有时是随机交错采样,RIS)。它只能用于重复信号 - 从一个触发事件到下一个触发事件变化很小的信号。

独特的是,PicoScope 9404 SXRTO在ETS中的最大有效采样率为1 TS / s。这相当于仅1 ps的定时分辨率,比其实际最大采样率高20,000倍。


采样器扩展实时示波器(SXRTO)

现在我们有了一种技术(ETS)来扩展实时示波器的采样率,我们发现我们可以实现远高于匹配仪器模拟带宽所需的有效采样率。为了更好地利用这些高效采样率,我们可以增加示波器的模拟带宽。与提高实时采样率的非常高的成本相比,Pico已经开发出一种以适中的成本实现这一目标的方法。结果是采样器扩展的实时示波器(SXRTO)。

PicoScope 9404-05 SXRTO的模拟带宽为5 GHz。这意味着它需要至少10 GS / s的采样率,但是为了在没有插值的情况下精确重建波形,我们需要远高于此值。9404在5 GHz的单个周期和最小宽度脉冲的140个点为我们提供200个采样点。


那么SXRTO是一个采样范围吗?

所有关于采样率和采样模式的讨论都可能表明SXRTO是一种采样范围,但事实并非如此。按照惯例,名称抽样范围是指不同类型的工具。采样示波器使用可编程延迟发生器在每次触发事件后定期采样。该技术称为顺序等效时间采样,是PicoScope 9300系列采样示波器背后的原理。这些示波器可以实现非常高的有效采样率,但有两个主要缺点:它们无法在触发事件之前捕获数据,并且它们需要单独的时钟信号 - 来自外部源或内置时钟恢复模块。

我们编译了一个表来显示本页提到的范围类型之间的差异。示例产品均为紧凑型4通道USB PicoScope。

PicoScope 9400系列 - 软件

PicoSample 4工作区可充分利用您的屏幕或屏幕阵列,允许您调整窗口大小以适应Windows支持的任何显示分辨率。

在非常高分辨率的显示器上,PicoSample 4绘制了更多样本,为您提供更详细的数据视图。

您可以决定为跟踪显示和测量显示提供多少空间,以及是否打开或隐藏控制菜单。用户界面完全可触摸或鼠标操作,可以抓取和拖动轨迹,光标,区域和参数。在触摸屏模式下,将显示放大的参数控件,以帮助调整较小的触摸屏显示。

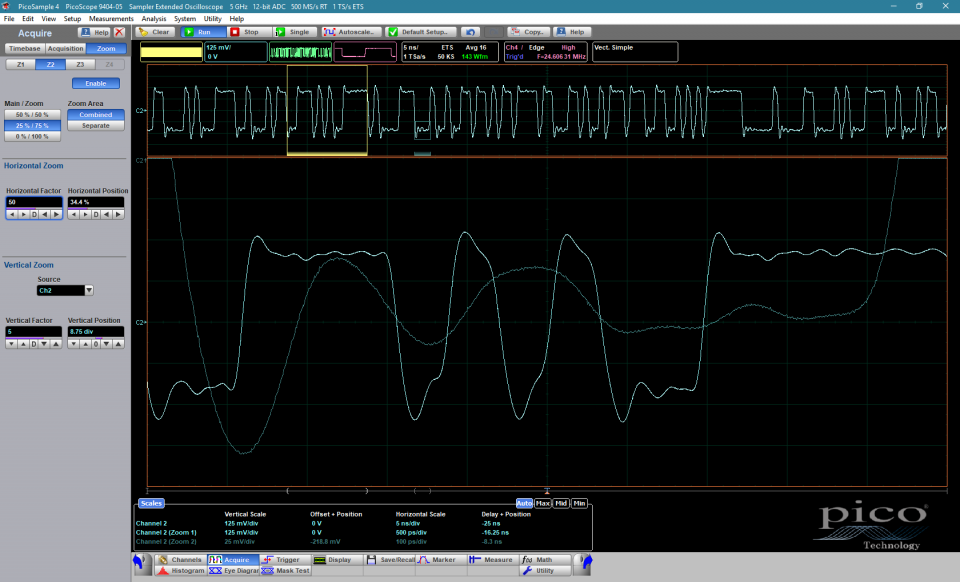

要进行缩放,可以绘制缩放窗口或使用数字缩放和​​偏移控制。您最多可以显示四个显示波形的不同缩放视图。

“隐藏跟踪”图标显示主显示屏上不可见的任何通道的实时视图。

时基,采样率和捕获大小的交互通常是自动处理的,但也有一个选项来覆盖它并指定这三个参数的相对优先级。


可选择的屏幕格式

使用多个迹线时,可以将它们全部显示在一个网格上,也可以将它们分成两个或四个网格。您还可以在XY模式下绘制信号,无论是否有额外的电压 - 时间网格。持久性显示模式使用颜色轮廓或阴影来显示信号的统计变化。跟踪显示可以是仅点或矢量格式,显示设置可以是独立的,逐个跟踪。还提供自定义跟踪标签。

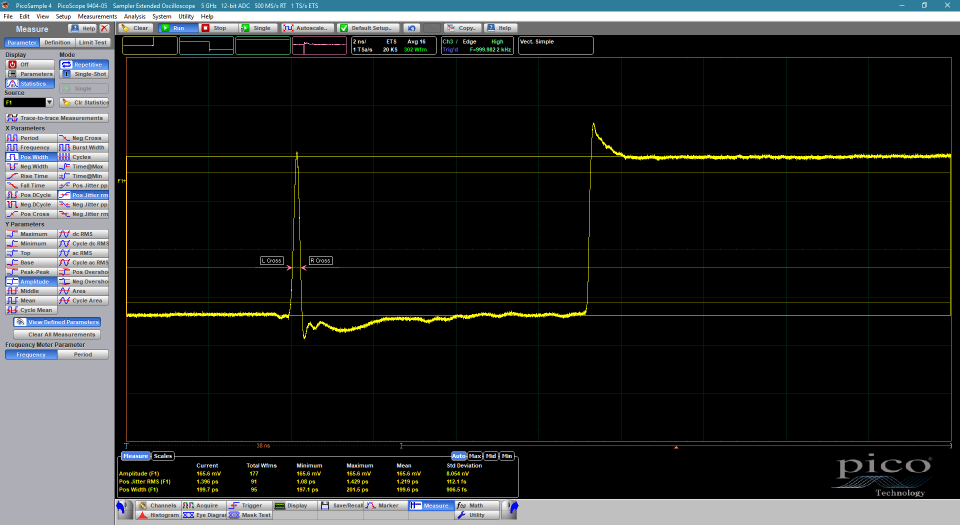

波形测量与统计

PicoScope 9404-05可快速测量40多种标准波形和40多种眼图参数,可用于整个波形或标记之间的门控。标记还可以进行屏幕标尺测量,因此您无需计算刻度或估计波形位置。最多可同时进行十次测量。测量符合IEEE标准定义,但您可以使用高级菜单或拖动屏幕上的阈值和级别来编辑非标准阈值和参考级别。您可以对最多四个测量参数应用极限测试。

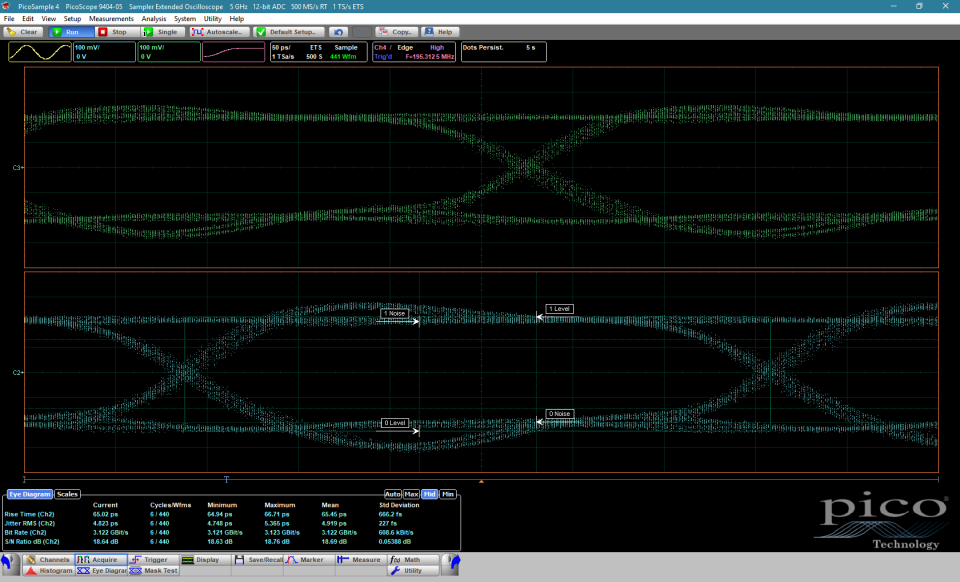

眼图测量

PicoScope 9404-05可快速测量70多个用于表征非归零(NRZ)信号和归零(RZ)信号的基本参数。

最多可同时测量十个参数,并显示全面的统计数据。参数包括X轴测量,如比特率和抖动,以及Y轴测量,如眼高和噪声。

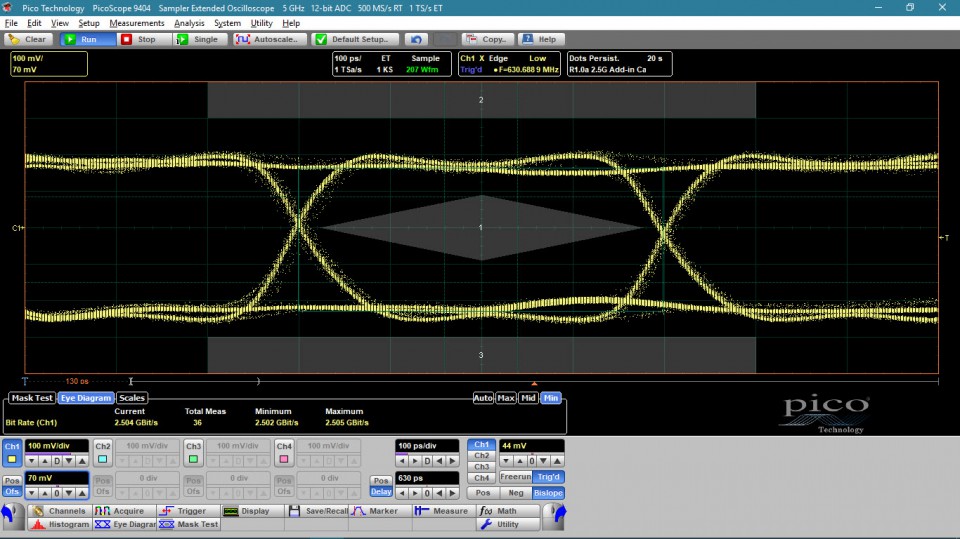

面膜测试

PicoSample 4有一个包含130多个掩模的内置库,用于测试数据眼。它可以计算或捕获掩码命中或将它们路由到警报或采集控制。您可以使用指定的边距对掩码进行压力测试,并在本地编译或编辑掩码。

可选择灰度和颜色分级显示模式以及直方图功能,所有这些功能都有助于分析眼图中的噪声和抖动。还有一个统计显示,显示原始掩码和边距的失败计数。

内置测试波形的丰富菜单对于在使用实时信号之前检查模板测试设置非常有用。

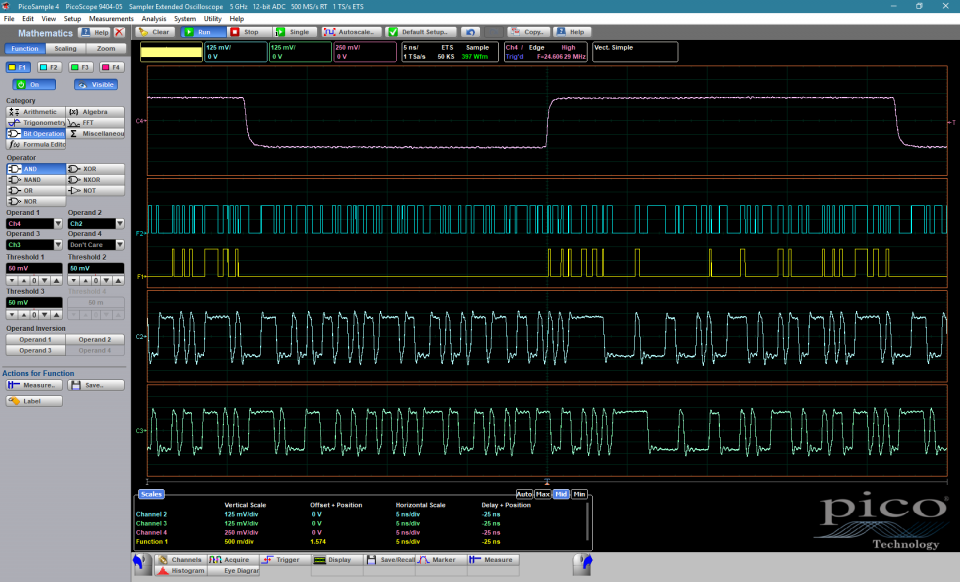

强大的数学分析

PicoScope 9404-05最多支持四种数学组合或采集波形的功能转换。

您可以选择任何数学函数来操作一个或两个源。所有功能都可以在实时波形,波形存储器甚至其他功能上运行。还有一个全面的公式编辑器,用于创建任何源波形组合的自定义功能。

从60种数学函数中选择,包括:

·加,减,乘,除,反,绝对,指数,对数,微分,积分,逆,FFT,插值,平滑,趋势,自定义公式

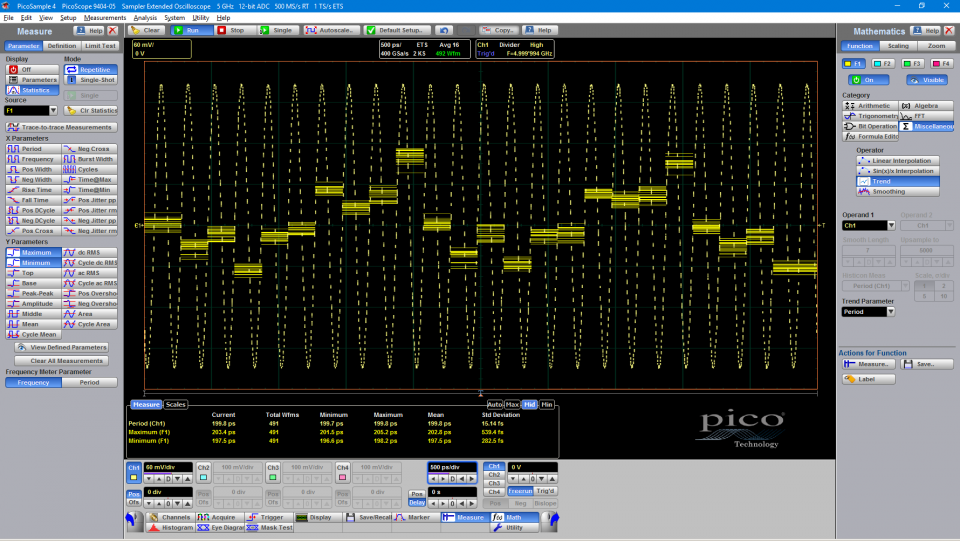

趋势

趋势函数将时序参数的演变显示为垂直轴为参数值的折线图,水平轴显示获取值的顺序。然后可以使用趋势分析从应用定时参数获得的信息。

可以使用以下趋势参数:周期,频率,正宽度,负宽度,上升时间,下降时间,正占空比,负占空比。

Trend有效地测量示波器时基线性度等参数。

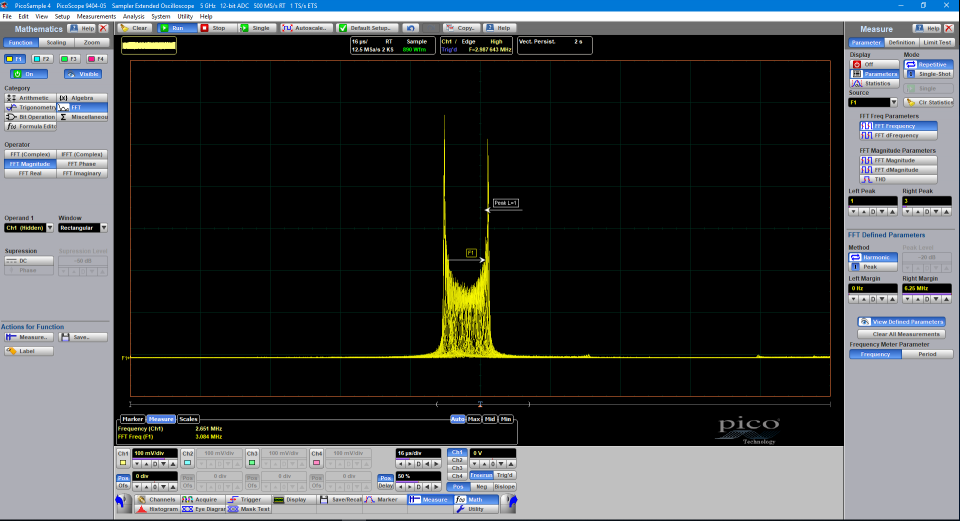

FFT分析

所有PicoScope 9404-05均可使用一系列窗口函数计算实数,虚数和复数快速傅里叶变换以及输入信号的反FFT。可以使用数学函数进一步处理结果。FFT可用于发现串扰和失真问题,调整滤波器电路,测试系统的脉冲响应,以及识别和定位噪声和干扰源。

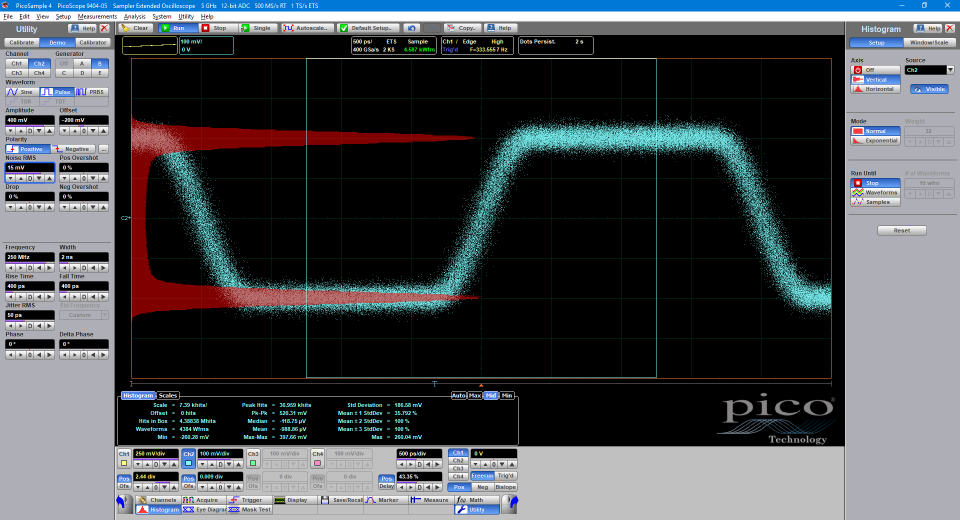

直方图分析

9404-05强大的测量和显示功能背后隐藏着快速,高效的数据直方图功能。该直方图本身就是一个功能强大的可视化和分析工具,它是一个概率图,显示了在用户可定义窗口内从源获取的数据的分布。

可以在垂直轴或水平轴上的波形上构建直方图。垂直直方图的最常见用途是测量和表征噪声和脉冲参数。水平直方图通常用于测量和表征抖动。


软件开发工具包

PicoSample 4软件可以作为独立的示波器程序运行,也可以在ActiveX远程控制下运行。ActiveX控件符合Windows COM接口标准,因此您可以将其嵌入到自己的软件中。与更复杂的基于驱动程序的编程方法不同,ActiveX命令是易于在任何编程环境中创建的文本字符串。编程示例在Visual Basic(VB.NET),MATLAB,LabVIEW和Delphi中提供,但您可以使用任何支持COM接口的编程语言或标准,包括JavaScript和C.National Instruments LabVIEW驱动程序也可用。可以远程访问PicoScope 9404-05和PicoSample 4软件的所有功能。

我们提供了一个全面的程序员指南,详细介绍了ActiveX控件的每个功能。SDK可以通过USB或LAN端口控制示波器。

高带宽/低阻抗

我们符合人体工程学设计的无源示波器探头适用于所有主要品牌的示波器以及PicoScope系列USB示波器。无源探头不需要电源或电池,因此重量轻,便于携带。
