PicoScope9000

PicoScope9000系列

高速采样示波器

  • 2或4
  • 5GHZ至25GHz
  • 500MS/s

9000系列USB采样示波器:15GHz~25GHz带宽,9.5GHz光转换、TDR/TDT测试、2通道或4通道,是一款紧凑可靠的USB仪器。应用广泛、10Gb/s以上数字和电信应用、高达25GHz的微波应用、分辨率高达64fs的定时应用。可选的11.3Gb/s时钟恢复、光电转换器或差分可用的时域反射源(TDR),组成一个功能强大、体积小巧和性价比好的测量软件包。

15至25 GHz电气,9.5 GHz光学,TDR / TDT,2通道和4通道,紧凑,便携,USB仪器。

这些单元在您的工作台上占用的空间非常小,并且足够小,可随身携带笔记本电脑进行现场测试,但并非全部。您可以将示波器放置在被测设备旁边,而不是使用连接到大型台式设备的远程探头。现在,你的示波器和DUT之间的所有东西都是一根短而低损耗的同轴电缆。您需要的一切都内置在示波器中,无需担心昂贵的硬件或软件附件。


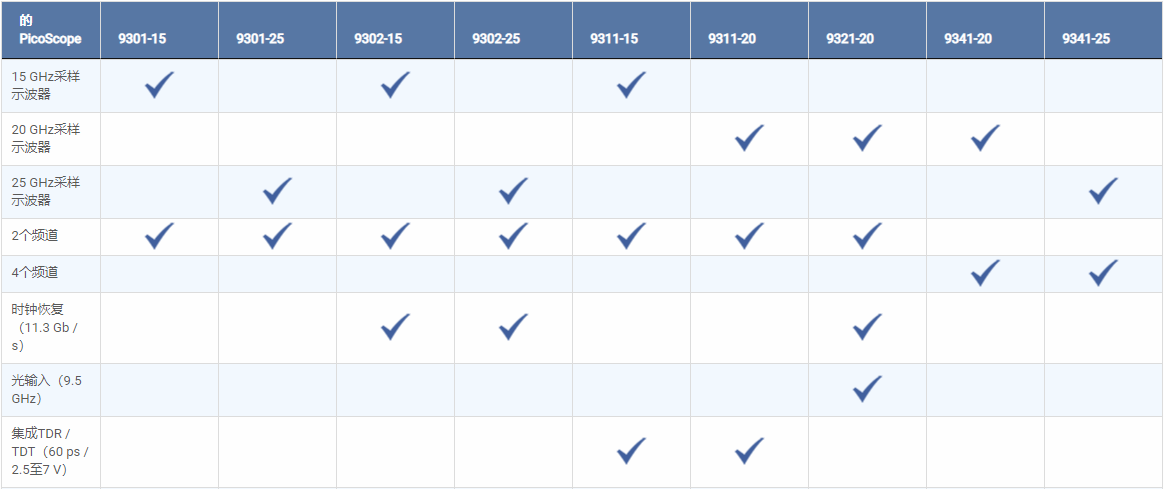

关键规格

·15 TS / s(64 fs)顺序采样

·高达15 GHz预分频,2.5 GHz直接触发和11.3 Gb / s时钟恢复

·业界领先的16位1 MS / s ADC和60 dB动态范围

·眼图和模板测试至16 Gb / s,最高可达2 23 -1模式锁定

·直观,触摸兼容的Windows用户界面

·全面的内置测量,直方图和可编辑的数据掩码库

·集成,差分,可校正的TDR / TDT步进发生器


典型应用

·电信和雷达测试,服务和制造

·光纤,收发器和激光测试

·射频,微波和千兆位数字系统测量

·雷达频带I,G,P,L,S,C,X,Ku

·精确定时和相位分析

·数字系统设计和表征

·眼图,掩模和极限测试为10 Gb / s

·以太网,HDMI 1,HDMI 2,PCI,SATA,USB 2.0,USB 3.0

·电缆,连接器,背板,PCB和网络的TDR / TDT分析

·光纤,收发器和激光测试

·半导体表征

请记住:您为PicoScope采样示波器支付的价格是您为所有内容支付的价格 - 我们不会向您收取软件功能或更新费用。

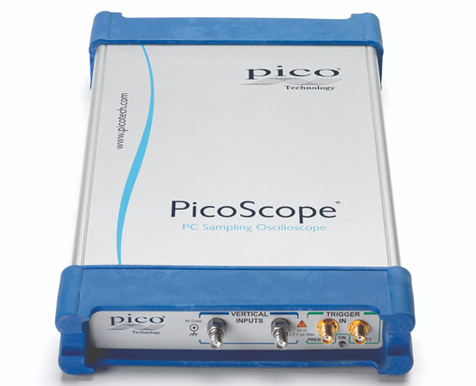

紧凑型USB仪器中的25 GHz带宽

PicoScope 9300系列采样示波器使用触发顺序采样来捕获高带宽重复或时钟衍生信号,而无需高速时钟采样系统(如实时示波器)的费用或抖动。25 GHz带宽允许测量14 ps转换,低采样抖动使定时分辨率低至0.064 ps。1 MS / s的顺序采样率,其他采样示波器无法超越,可以快速构建波形,眼图和直方图。

这两个和四个通道单元在工作台上占用的空间非常小,并且足够小,可随身携带笔记本电脑进行现场测试。此外,您可以将PicoScope 9300放置在被测设备旁边,并使用短而低损耗的同轴电缆连接到大型台式设备,而不是使用连接到大型台式设备的远程探头。

您需要的一切都内置在示波器中,无需担心昂贵的硬件或软件附件。或者,您可以将PicoScope 9300与独立的PG900 TDR / TDT差分快速脉冲发生器配合使用,以获得独立的高性能源和测量仪器的额外多功能性和可配置性。


触发模式

2.5 GHz直接和高达15 GHz预分频触发

采样示波器接受来自单独输入的触发,直接用于高达2.5 GHz的重复频率,或通过预分频分频器输入,重复频率高达15 GHz(15 GHz和20 GHz型号为14 GHz)。

内置11.3 Gb / s时钟数据恢复触发器

为了支持数据时钟不可用作触发器或需要减少触发抖动的串行数据应用,PicoScope 9302和9321包括一个时钟恢复模块。这可以连续地从输入的串行数据或触发信号中重新生成数据时钟,并且即使在非常长的触发延迟或模式锁定应用中也可以减少抖动。包括一个分频器附件套件,用于将信号路由到时钟恢复和示波器输入。


9.5 GHz光学模型

PicoScope 9321-20包含一个内置的精密光电转换器。通过转换器输出连接到示波器输入之一(可选择通过SMA脉冲整形滤波器),PicoScope 9321-20可以分析标准光通信信号,如OC48 / STM16,4.250 Gb / s光纤通道和2xGB以太网。该示波器可以通过自动测量光学参数进行眼图测量,包括消光比,S / N比,眼高和眼宽。凭借其集成的时钟恢复模块,示波器可用于11.3 Gb / s。

转换器输入接受单模(SM)和多模(MM)光纤,波长范围为750至1650 nm。


TDR / TDT分析

PicoScope 9311示波器具有内置步进发生器,用于时域反射测量和透射测量。9311-15集成了一个适用于单端TDR / TDT应用的上升步进发生器,而9311-20则具有适用于单端和差分测量的可校正上升和下降步进发生器。这些功能可用于表征传输线,印刷电路走线,连接器和电缆,其阻抗测量分辨率为16 mm,故障检测分辨率为4 mm。

PicoScope 9311-15和9311-20产生2.5至7 V的步进,内置步进恢复二极管的上升时间为60 ps。它们配有一套全面的校准附件,以支持您的TDR / TDT测量,包括电缆,信号分配器,适配器,衰减器和参考负载和短路。

PicoScope 9311-20 TDR / TDT型号包括1 ps分辨率的源偏移校正和全面的校准,参考平面和测量功能。可以对时间或距离绘制电压,阻抗或反射系数(ρ)。

TDR / TDT功能的另一种方法是将任何9300系列示波器与独立的PG900脉冲发生器配对。这些仪器包括类似的差分步进恢复二极管步进发生器,并提供40 ps隧道二极管步进生成选项。这带来了额外的灵活性和远程定位脉冲源的能力。这些发生器还通过PicoScope 9301,9302时钟恢复,9321光学和9341 4通道采样示波器启用TDT和TDR。


内置信号发生器

所有PicoScope 9300系列示波器均可生成行业标准和自定义信号,包括时钟,脉冲和伪随机二进制序列。您可以使用它们来测试仪器的输入,试验其功能并验证复杂的设置,例如模板测试。AUX OUTPUT也可以配置为触发输出。


PicoConnect®900系列:即将推出的探头形状

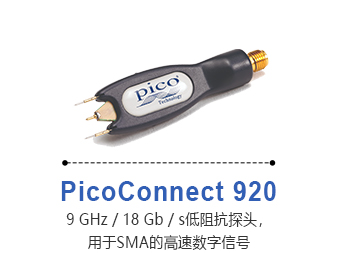

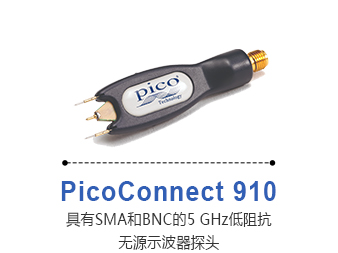

PicoConnect 900系列是一系列低侵入式高频无源探头,专为高达9 GHz和18 Gb / s的微波和千兆应用而设计。它们以低廉的价格提供前所未有的性能和灵活性,是与PicoScope 9300系列示波器一起使用的明显选择。

PicoConnect 900系列探头的特点

·极低的负载电容典型值<0.3 pF,所有型号的测试上限为0.4 pF

·纤巧的指尖设计,可实现精确,稳定的探测或精细焊接

·可互换的SMA探头,分频比为5:1,10:1和20:1,交流或直流耦合

·准确探测Z0 =0Ω至100Ω的高速传输线

·领先的未校正脉冲/眼图响应和脉冲/眼图干扰


PicoSource ® PG900系列差分脉冲发生器

为了实现比内置信号发生器更强大的多功能性,您可能需要将高性能快速步进TDR / TDT脉冲源与采样示波器分开,并使两台仪器可以单独使用,也可以根据需要一起使用。

所述PicoSource PG900系列发生器包含相同的阶跃恢复二极管脉冲源作为的PicoScope 9311,或稍快,但减小的振幅隧道二极管脉冲头,在一个单独的USB控制的仪器安置。所有都配有PicoSource PG900控制软件。


SMA Bessel-Thomson脉冲整形滤波器

对于9321-20光电转换器,一系列贝塞尔 - 汤姆逊滤波器可用于标准比特率。这些滤波器对于准确表征光传输系统中出现的信号至关重要。

左上方的第一个眼图显示了622 Mb / s的非均衡O / E转换器输出的典型振铃。右上方的第二个眼图显示了连接622 Mb / s BT滤波器的结果。这是均衡光接收器可以看到的信号的精确表示,使PicoScope 9321能够显示正确的测量结果。


应用可配置的PicoSample 3示波器软件


设计易于使用

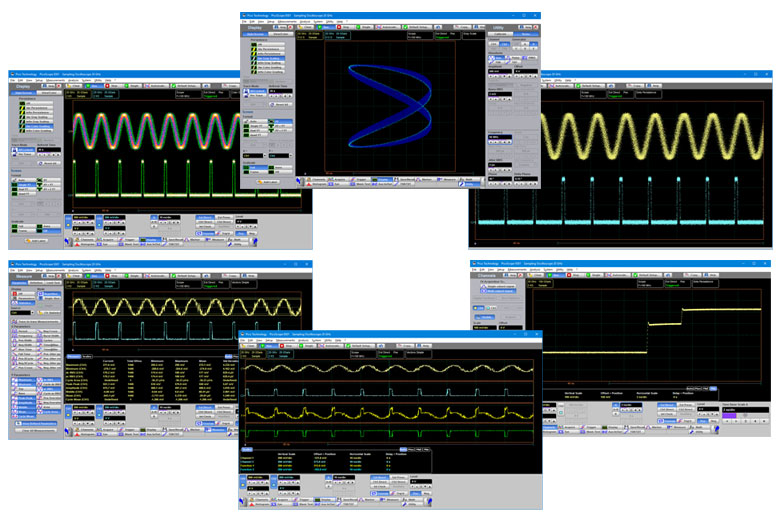

PicoSample 3工作空间充分利用了您可用的显示尺寸和分辨率。您可以决定为跟踪显示和测量显示提供多少空间,以及是否打开或隐藏控制菜单。用户界面完全可触摸或鼠标操作,可以抓取和拖动轨迹,光标,区域和参数。放大的参数控制用于较小的触摸显示器。要进行缩放,可以绘制缩放窗口或使用更传统的双时基,延迟和缩放控件。

可选择的屏幕格式

使用多个迹线时,可以在一个网格上显示所有迹线,也可以将它们分成两个或四个网格。您也可以在XY模式下绘制信号,无论是否有额外的电压 - 时间网格。持久性显示模式使用颜色编码或阴影来显示信号的统计变化。跟踪显示可以是仅点或矢量格式。

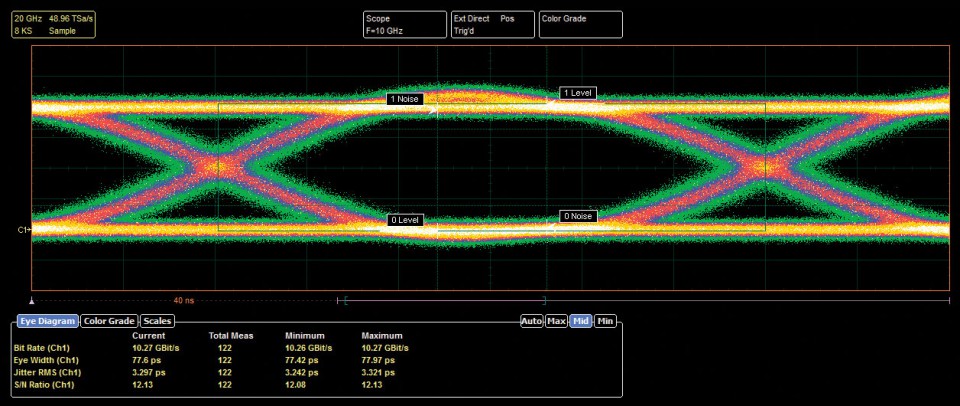

眼图分析

用于生成每个参数的测量点和水平可以选择性地绘制在迹线上。

如下所述,通过添加模板测试,可以使眼图分析更加强大。


模式同步触发和眼线模式

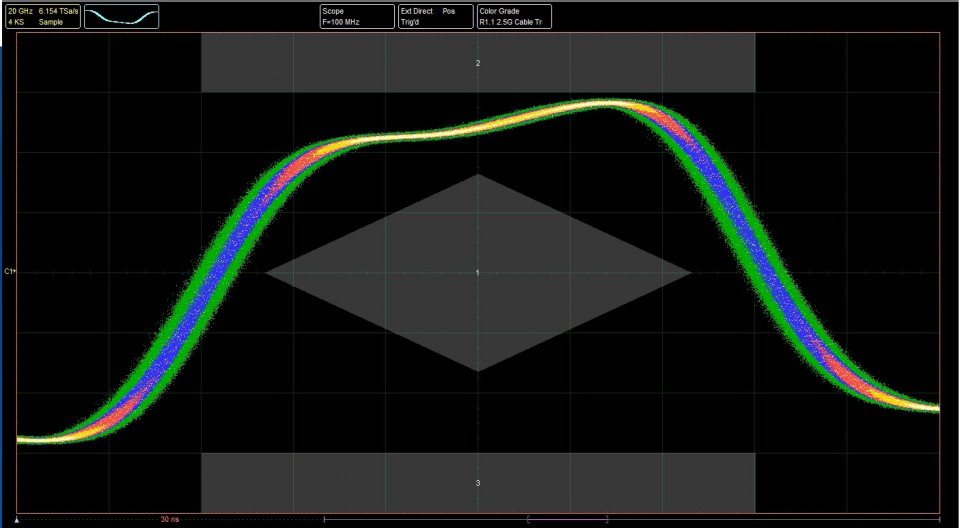

当存在诸如伪随机位序列的重复数据模式时,内部触发分频器可以锁定它。然后,您可以使用眼线模式一点一点地沿整个模式移动触发点和视点。眼线扫描模式也可用于构建从用户选择的位间隔范围到整个模式的眼图。这些功能对于分析数据相关的波形非常有用。


面罩测试

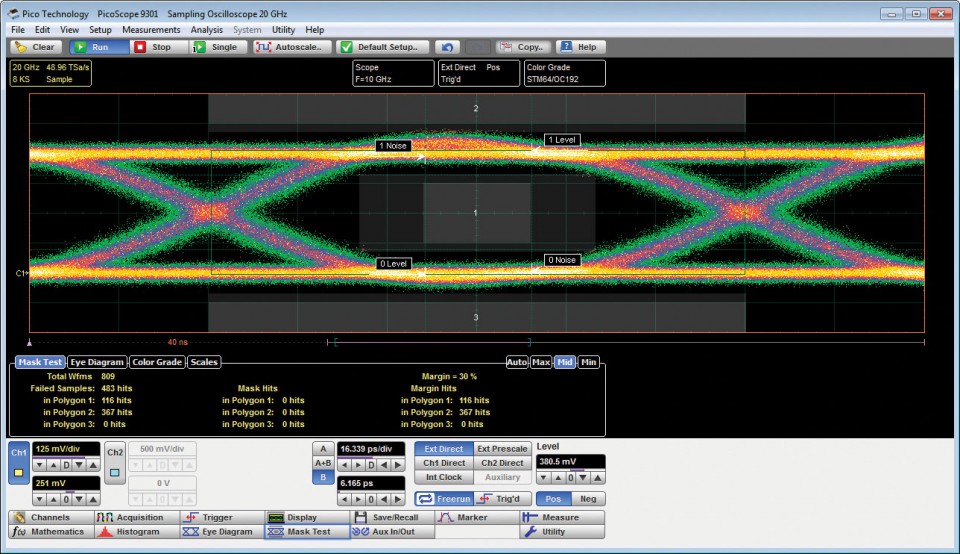

PicoSample 3具有一个包含160多个掩模的内置库,用于测试数据眼。它可以计算或捕获掩码命中或将其路由到警报或采集控件。您可以使用指定的边距对遮罩进行压力测试,并在本地编译或编辑遮罩。

可选择灰度和颜色分级显示模式,以帮助分析眼图中的噪声和抖动。还有一个统计显示,显示原始掩码和边距的失败计数。

内置测试波形的丰富菜单对于在现场信号上使用之前检查模板测试设置非常有用。

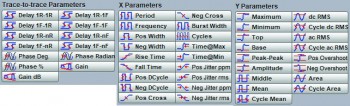

用统计数据测量100多个波形参数

PicoScope 9300系列示波器可以快速测量超过100个标准波形和眼图参数,可以是整个波形,也可以是标记之间的约束。标记还可以进行屏幕标尺测量,因此您无需计算刻度或估计波形的位置。最多可同时进行十次测量。测量符合IEEE标准定义,但您可以使用高级菜单或拖动屏幕上的阈值和级别来编辑非标准阈值和参考级别。您可以对最多四个测量参数应用极限测试。

无论测量和时基设置如何,专用频率计都会始终显示信号频率。


强大的数学分析

PicoScope 9300系列示波器支持最多四个同步数学组合或采集波形的功能转换。

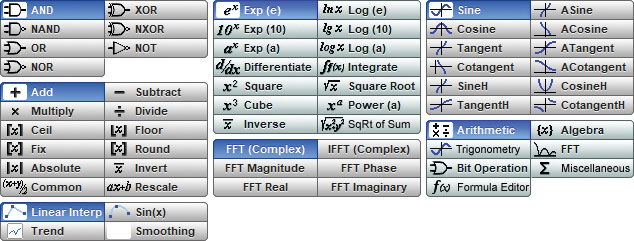

您可以选择任何数学函数来操作一个或两个源。所有功能都可以在实时波形,波形存储器甚至其他功能上运行。还有一个全面的公式编辑器,用于创建任何源波形组合的自定义功能。

·从61个数学函数中选择,或创建自己的数学函数

·单输入运算符:加,减,乘,除。

·双输入运算符:反转,绝对,指数,对数,微分,积分,逆,FFT,插值,平滑。


FFT分析

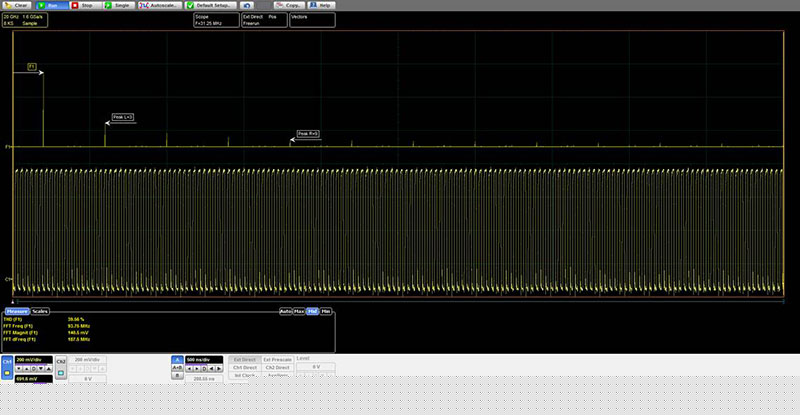

所有PicoScope 9300系列示波器均可使用一系列窗口函数计算输入信号的实数,虚数和复数快速傅里叶变换。可以使用数学函数进一步处理结果。FFT可用于发现串扰和失真问题,调整滤波器电路以滤除波形中的某些谐波,测试系统的脉冲响应,以及识别和定位噪声和干扰源。


直方图分析

在9300系列强大的测量和显示功能背后,有一种快速,高效的数据直方图功能。直方图本身就是一个功能强大的可视化和分析工具,它是一个概率图,显示了在用户可定义窗口内从源获取的数据的分布。

可以在垂直轴或水平轴上的波形上构建直方图。垂直直方图最常见的用途是测量和表征噪声和脉冲参数。水平直方图通常用于测量和表征抖动。


软件开发工具包

PicoSample 3软件可以作为独立的示波器程序运行,也可以在ActiveX远程控制下运行。ActiveX控件符合Windows COM接口标准,因此您可以将其嵌入到自己的软件中。与更复杂的基于驱动程序的编程方法不同,ActiveX命令是在任何编程环境中都易于创建的文本字符串。编程示例在Visual Basic(VB.NET),MATLAB,LabVIEW和Delphi中提供,但您可以使用任何支持COM接口的编程语言或标准,包括JavaScript和C.National Instruments LabVIEW驱动程序也可用。可以远程访问PicoScope 9300和PicoSample软件的所有功能。

我们提供了一个全面的程序员指南,详细介绍了ActiveX控件的每个功能。SDK可以通过USB或LAN端口控制示波器。


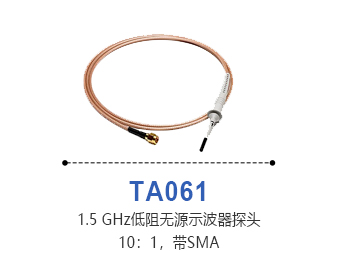

高带宽/低阻抗

我们符合人体工程学设计的无源示波器探头适用于所有主要品牌的示波器以及PicoScope系列USB示波器。无源探头不需要电源或电池,因此重量轻,便于携带。


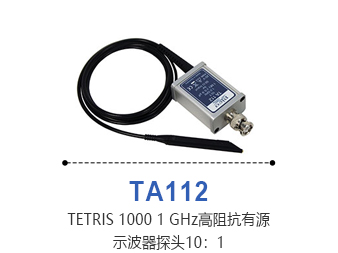

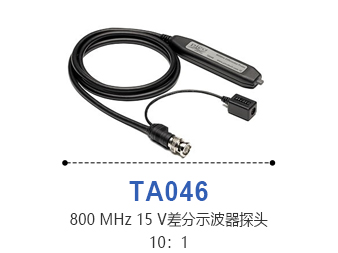

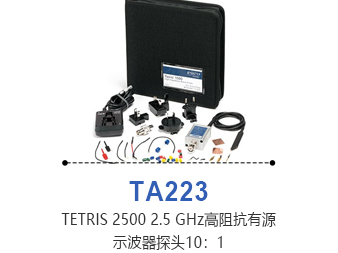

高带宽有源探头

该系列包括可扩展示波器输入范围的高压探头,以及可提高输入阻抗的高频探头,可实现更精确的测量。

所有有源探头都需要电源或电池。我们的电池供电探头配有电池,可选的AC适配器可用于外部供电类型。阅读我们的应用笔记:选择合适的Pico Technology有源差分探头。
