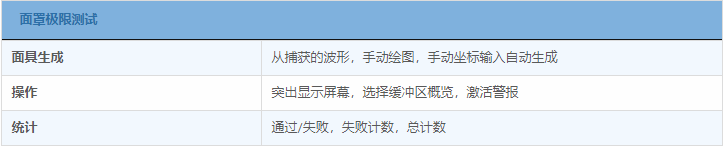

面罩极限测试

掩模限制测试允许您将实时信号与已知良好信号进行比较，并且专为生产和调试环境而设计。只需捕获已知的良好信号，在其周围绘制一个遮罩，然后连接待测系统。PicoScope将检查掩码违规并执行通过/失败测试，​​捕获间歇性毛刺，并可在“测量”窗口中显示故障计数和其他统计信息。

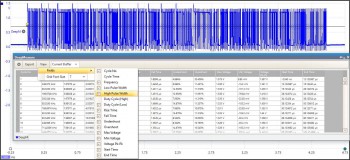

DeepMeasure TM

一个波形，数百万次测量。 波形脉冲和周期的测量是验证电气和电子设备性能的关键。 DeepMeasure通过每次触发采集，在多达一百万个波形周期内自动测量重要波形参数。结果可以很容易地分类，分析并与波形显示相关联。

面罩极限测试

掩模限制测试允许您将实时信号与已知良好信号进行比较，并且专为生产和调试环境而设计。只需捕获已知的良好信号，在其周围绘制一个遮罩，然后连接待测系统。PicoScope将检查掩码违规并执行通过/失败测试，​​捕获间歇性毛刺，并可在“测量”窗口中显示故障计数和其他统计信息。

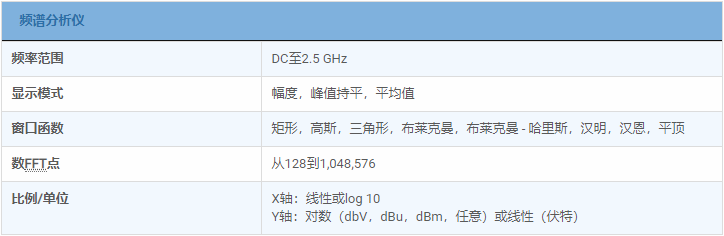

FFT频谱分析仪

频谱视图根据频率绘制幅度，非常适合查找信号中的噪声，串扰或失真。PicoScope中的频谱分析仪采用快速傅立叶变换（FFT）类型，与传统的扫描频谱分析仪不同，它可以显示单个非重复波形的频谱。

全范围的设置使您可以控制频谱带（FFT频段），窗口类型，缩放（包括对数/对数）和显示模式（瞬时，平均或峰值保持）的数量。

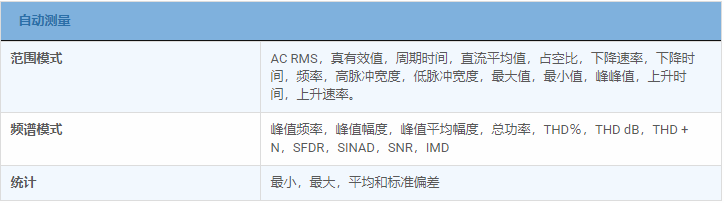

您可以显示多个频谱视图以及相同数据的示波器视图。可以在显示器上添加一套全面的自动频域测量，包括THD，THD + N，SNR，SINAD和IMD。掩模极限测试可应用于光谱，您甚至可以一起使用AWG和光谱模式执行扫描标量网络分析。

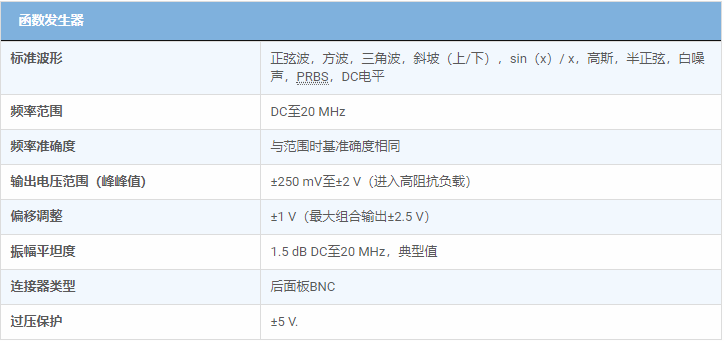

任意波形和函数发生器

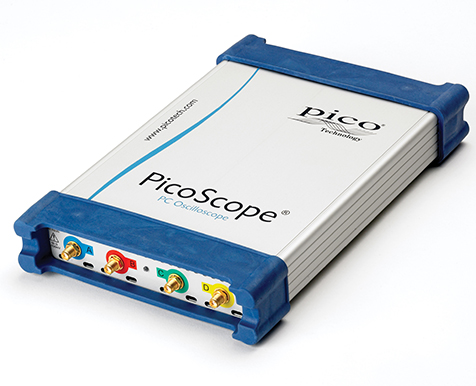

所有PicoScope 6000设备都内置20 MHz函数发生器（正弦，方波，三角，直流电平，白噪声，PRBS等）。除了设置电平，偏移和频率的基本控制外，更高级的控制还允许您扫描一系列频率。结合频谱峰值保持选项，这为测试放大器和滤波器响应提供了强大的工具。

触发工具允许在满足各种条件时输出波形的一个或多个周期，例如示波器触发或模板限制测试失败。

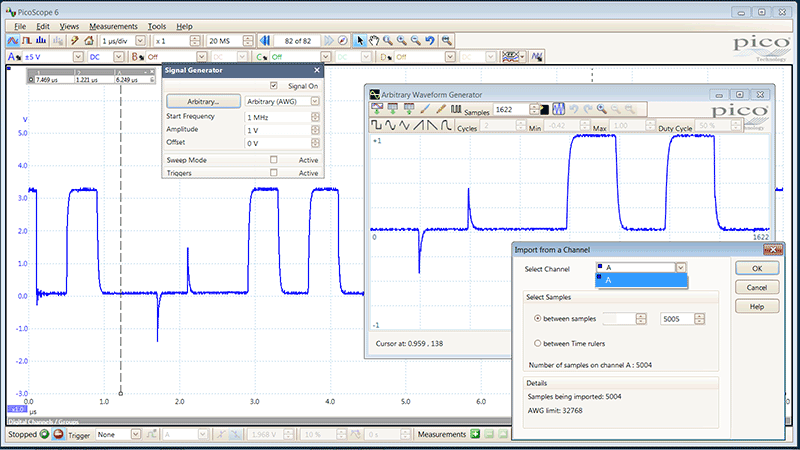

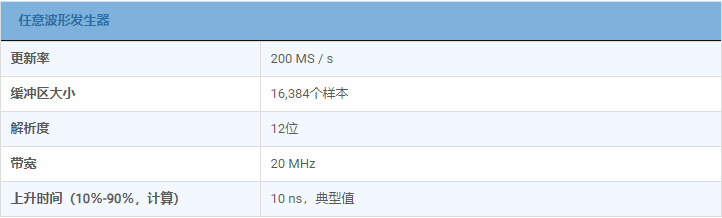

PicoScope 6000D型号还包括一个12位200 MS / s任意波形发生器（AWG）。可以使用内置AWG编辑器创建或编辑AWG波形，从示波器轨迹导入或从电子表格加载。

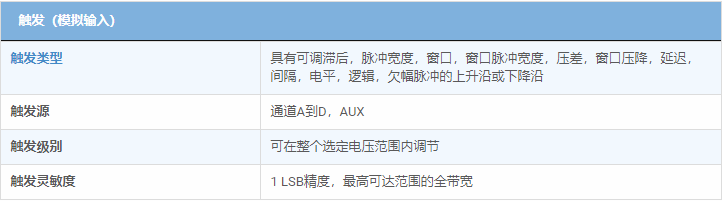

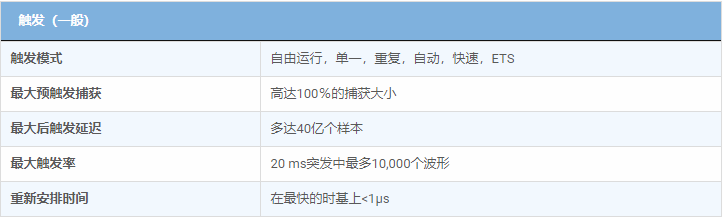

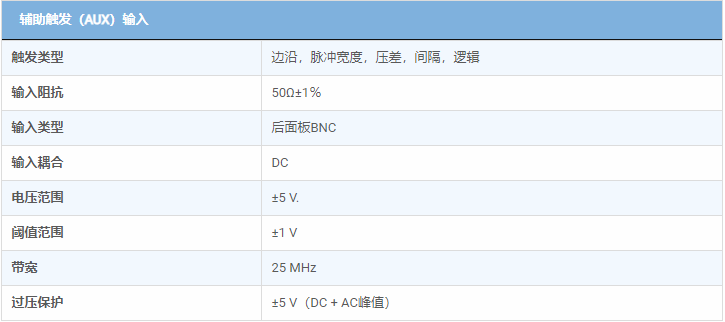

高级数字触发

大多数数字示波器仍然使用基于比较器的模拟触发架构。这会导致无法始终校准的时间和幅度误差，并且通常会限制高带宽下的触发灵敏度。

1991年，Pico使用实际的数字化数据来使用全数字触发。这种技术可以减少触发误差，并允许我们的示波器触发最小的信号，即使在全带宽下也是如此。可以高精度和高分辨率设置触发电平和迟滞。

数字触发提供的减少的后移延迟与分段存储器一起允许每微秒捕获一个新波形，直到缓冲器满。

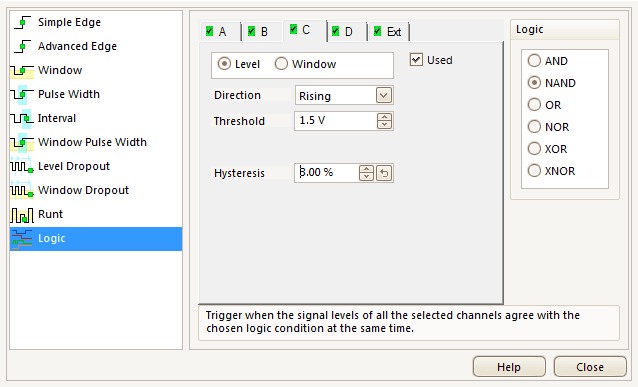

PicoScope 6000系列提供业界领先的高级触发器，包括脉冲宽度，欠幅脉冲，窗口，逻辑和压差。

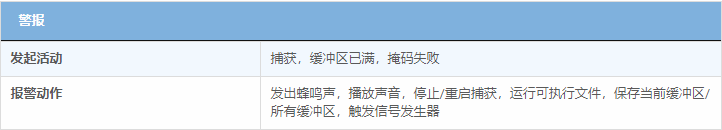

警报

可以对PicoScope进行编程，以便在发生特定事件时执行操作。

可触发警报的事件包括掩码限制失败，触发事件和缓冲区已满。

PicoScope可以执行的操作包括保存文件，播放声音，执行程序或触发信号发生器/ AWG。

报警与掩模极限测试相结合，有助于创建功能强大且省时的波形监控工具。捕获已知良好信号，在其周围自动生成掩码，然后使用警报自动保存任何不符合规格的波形（带有时间/日期标记）。

高端功能为标准配置

购买PicoScope并不像从其他示波器公司购买，其中可选的附加功能大大增加了价格。凭借我们的示波器，价格中包括串行解码，模板限制测试，高级数学通道，分段存储器和信号发生器等高端功能。

为了保护您的投资，可以更新范围内的PC软件和固件。Pico Technology通过软件下载免费提供新功能的历史悠久。与年轻的其他公司不同，我们年复一年地兑现了对未来改进的承诺。我们产品的用户通过成为终身客户来奖励我们，并经常向我们的同事推荐我们。

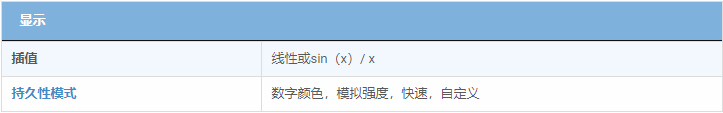

高清显示

PicoScope软件将几乎所有显示区域专用于波形，以便您可以一次查看最大数据量。与传统的台式示波器相比，可视区域更大，分辨率更高。

通过如此大的显示区域，您还可以创建可自定义的分屏显示，并同时查看同一信号的多个通道或不同视图。如示例所示，该软件甚至可以同时显示多个示波器和频谱分析仪迹线。每个波形均可使用单独的缩放，平移和滤波器设置，以实现最大的灵活性

PicoScope软件可通过鼠标，触摸屏或键盘快捷键进行控制。

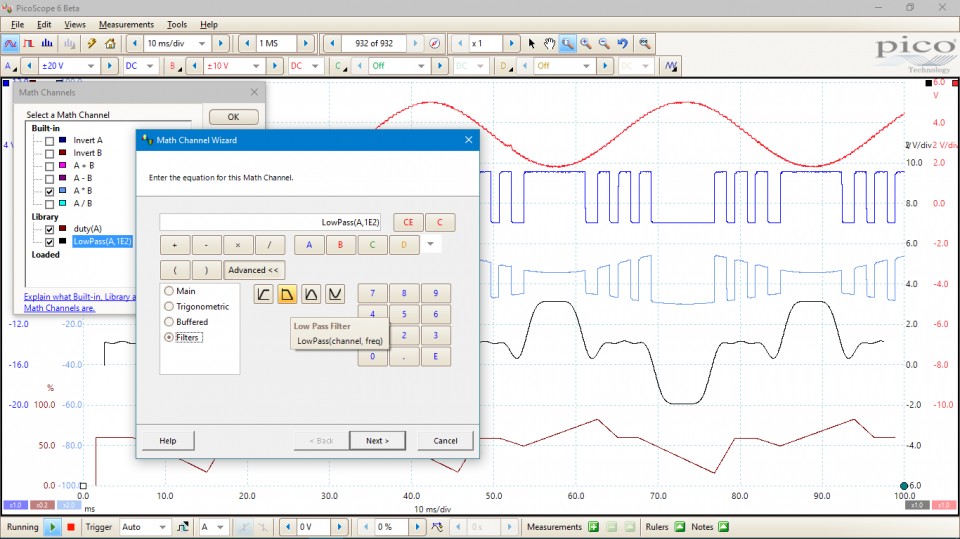

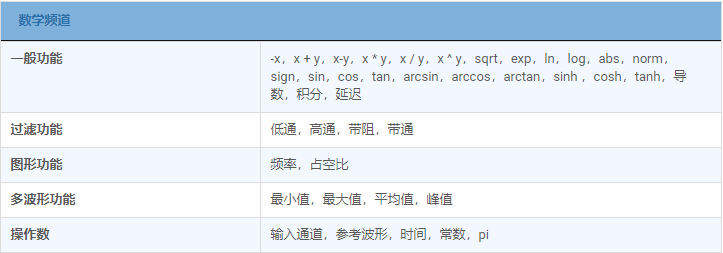

数学通道和过滤器

在许多示波器上，波形数学只意味着简单的计算，例如A + B.使用PicoScope，它意味着更多，更多。

使用PicoScope 6，您可以选择简单的函数，例如加法和反演，或打开公式编辑器来创建涉及滤波器（低通，高通，带通和带阻滤波器），三角函数，指数，对数，统计，积分和导数的复杂函数。

波形数学还允许您绘制实时信号以及历史峰值，平均值或滤波波形。

您还可以使用数学通道显示复杂信号中的新细节。一个例子是绘制信号随时间变化的占空比或频率。

PicoScope示波器软件中的定制探头

自定义探头功能允许您校正连接到示波器的探头，传感器或传感器中的增益，衰减，偏移和非线性。这可用于缩放电流探头的输出，以便正确显示安培。更高级的用途是使用表查找功能来缩放非线性温度传感器的输出。

包括标准Pico提供的示波器探头和电流钳的定义。可以保存用户创建的探针以供以后使用。

警报

您可以对PicoScope进行编程，以便在检测到掩码限制失败，触发器和缓冲区已满等事件时执行操作。。

PicoScope的操作包括保存文件，播放声音，执行程序或触发任意波形发生器。

报警与掩模极限测试相结合，有助于创建功能强大且省时的波形监控工具。捕获已知良好信号，在其周围生成掩码，然后使用警报自动保存不符合您规格的任何波形（包括时间戳）。

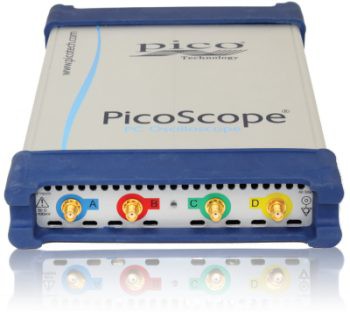

高速数据采集和数字化

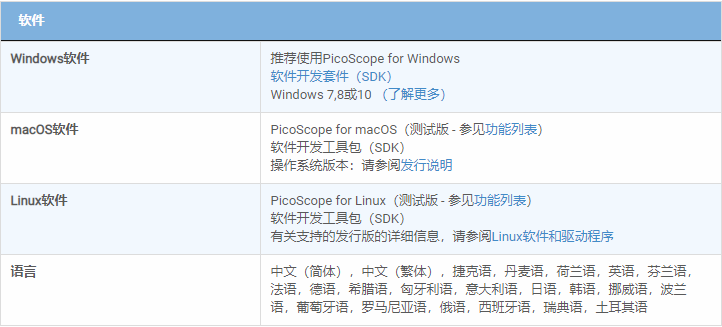

软件开发工具包（SDK）允许您编写自己的软件，并包含Microsoft Windows，macOS和Linux的驱动程序（包括Raspberry Pi的测试版）。

示例代码显示了如何与第三方软件包（如Microsoft Excel，NI LabVIEW和MathWorks MATLAB）进行交互。

这些驱动程序支持USB数据流，这种模式通过USB直接捕获无差距连续数据，以高达150 MS / s的速率直接连接到PC的RAM或硬盘，并且捕获大小仅受可用PC存储的限制。流模式下的采样率取决于PC规格和应用程序加载。

强大的工具提供了更多的选择

您的PicoScope提供了许多强大的工具来帮助您获取和分析波形。虽然这些工具可以单独使用，但PicoScope的真正功能在于它们被设计为一起工作的方式。

例如，快速触发模式允许您在几毫秒内收集10 000个波形，并且它们之间的死区时间最短。手动搜索这些波形将非常耗时，因此只需选择您满意的波形并让掩模工具为您扫描。完成后，测量结果将告诉您有多少失败，缓冲导航器允许您隐藏好的波形并只显示有问题的波形。该视频向您展示了如何。

也许您想将更改的工作周期绘制为图形？如何在满足触发条件时从AWG输出波形并自动将波形保存到磁盘？
