PicoScope 6000E系列固定分辨率和FlexRes示波器提供8至12位垂直分辨率、1GHz带宽和5GS/s采样率，现在包括四通道 PicoScope 6428E-D，可提供3GHz带宽和10GS/s最大采样率。
更智能的示波器，可加快调试速
PicoScope 6000E 系列固定分辨率和 FlexRes 示波器提供 8 至 12 位垂直分辨率、1 GHz 带宽和 5 GS/s 采样率，现在包括四通道 PicoScope 6428E-D，可提供 3 GHz 带宽和 10 GS/s 最大采样率。
具有 4 个或 8 个模拟通道的型号具有揭示关键信号完整性问题（如定时误差、毛刺、压差、串扰和亚稳态问题）所需的时序和幅度分辨率。
·高达 3 GHz 的带宽
·8位至12位FlexRes ® ADC
·可选择 4 个（高达 3 GHz）或 8 个（高达 500 MHz）模拟通道
·支持多达16个数字MSO通道
·5 GS / s的200 ms捕获时间
·PicoScope 6428E-D 高达 10 GS/s
·多达4个GS捕获存储器
·50 MHz 200 MS / s 14位AWG
·每秒30万个波形更新速率
·PicoScope，PicoLog®和PicoSDK ®附带的软件
·包括 38 个串行协议解码器/分析仪
·模板极限测试和用户可定义的操作
·高分辨率波形时间戳
·每次采集的结果超过一千万次DeepMeasure™
·高级触发：边沿、窗口、脉冲宽度、窗口脉冲宽度、电平压差、窗口压差、间隔、欠幅、上升/下降时间和逻辑
典型应用
这些示波器和PicoScope 6应用软件非常适合从事高性能嵌入式系统，信号处理，电力电子，机电一体化和汽车设计工作的设计工程师，以及从事物理实验室，粒子多通道高性能实验的研究人员和科学家的理想选择。加速器和类似设施。
PicoScope 6000E应用程序编程接口（API）提供对全套高级硬件功能的编程访问，并可用于开发各种自定义和OEM应用程序。

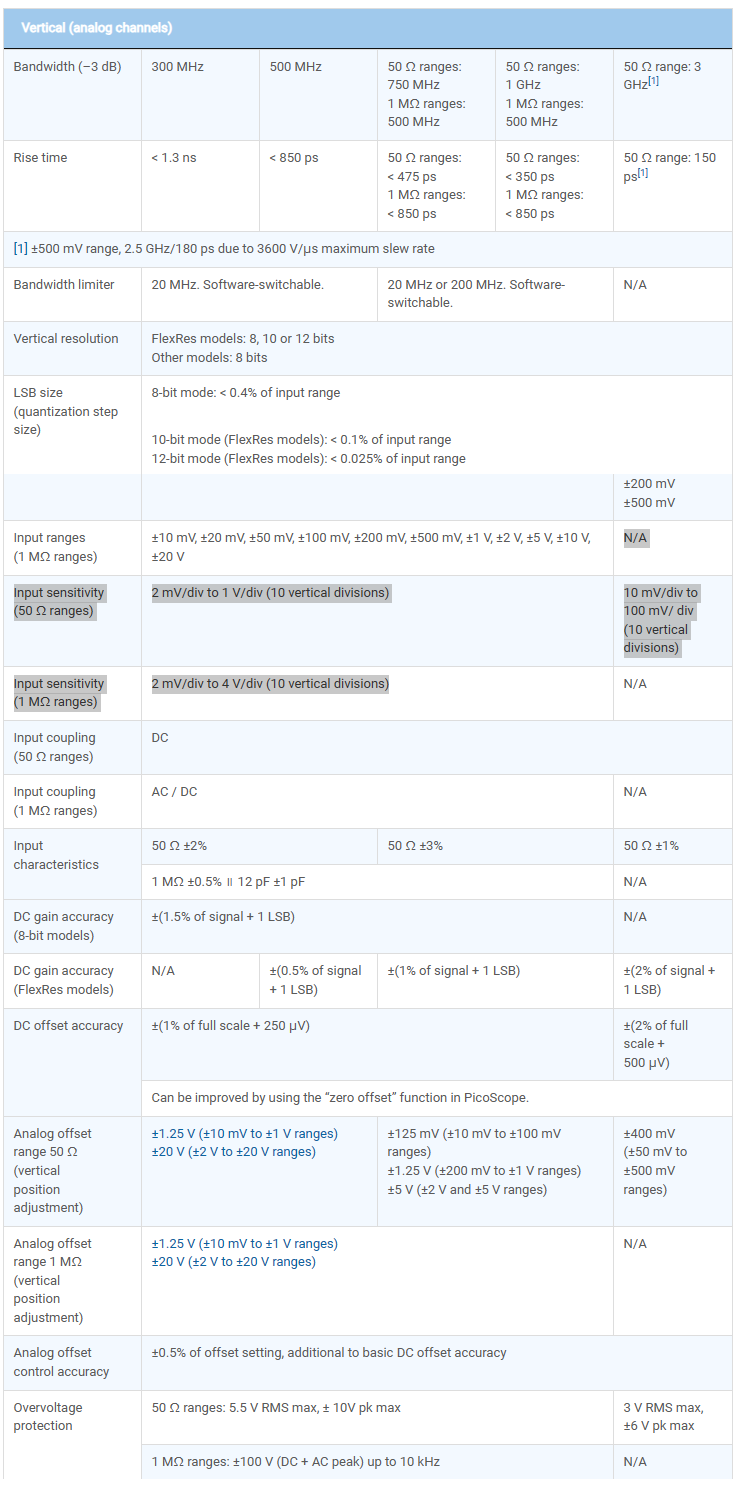

一流的带宽，采样率和存储深度
PicoScope 中最大采样率下的捕获时间：200 ms（5 GS/s（PicoScope 6428E-D 为 10 GS/s）
PicoScope 6000E 系列示波器具有高达 1 GHz 的模拟带宽和 5 GS/s 的实时采样率，可以显示时间分辨率为 200 ps 的单脉冲脉冲。
PicoScope 6428E-D 具有高达 3 GHz 的模拟带宽，并辅以 10 GS/s 的实时采样率，可以显示时间分辨率为 100 ps 的单脉冲脉冲。
PicoScope 6000E 系列为您提供最深的捕获存储器，这是任何示波器的标准配置，总共多达 4 GS。

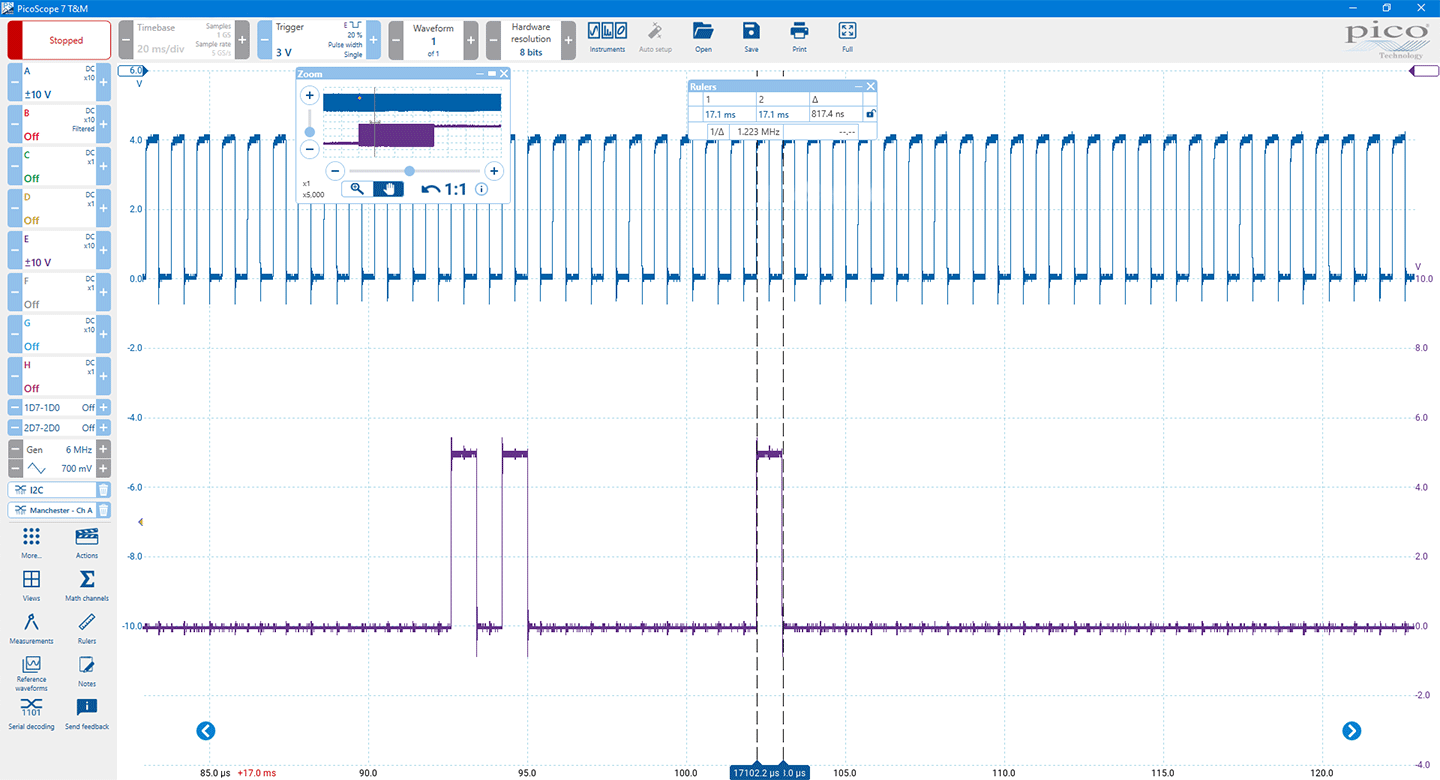

这种超深存储器允许示波器以 5 GS/s 的最大采样率捕获 200 ms 波形。PicoScope 6428E-D 可以以 10 GS/s 的速度捕获 200 ms 的波形。
使用 PicoSDK 的自定义应用程序可以将示波器的整个内存分配给单个波形，并维持最大 5 GS/s 的采样率，以实现更长的捕获时间，最高可达 800 毫秒。6428E-D 可在 8 位分辨率下维持 400 ms 的最大 10 GS/s 采样率。
SuperSpeed USB 3.0 接口和硬件加速确保显示流畅且反应灵敏，即使在长时间拍摄时也是如此。
PicoScope 6000E 系列为您提供了对当今高性能嵌入式计算机和下一代嵌入式系统设计进行严格测试所需的波形存储器、分辨率和分析工具。
PicoScope 6428E-D，带MSO，3 GHz，10 GS/s，灵活的分辨率和SDK支持
PicoScope 6428E-D 为 PicoScope 6000E 系列增加了一个高速示波器，具有 50 Ω 的高带宽输入和更小的输入范围。使用外部衰减器或设计用于 50 Ω输入的探头，例如衰减为 10：1 的 TA062 1.5 GHz 低阻抗无源示波器探头或 PicoConnect 900 系列无源探头，可以容纳更大的输入信号。
为速度而生！
PicoScope 6428E-D 具有高达 3 GHz 的带宽和 10 GS/s 的极快实时采样率，可以显示时间分辨率为 100 ps 的单次脉冲。这种采样率水平使您能够精确地捕获非常快速的高频信号，以进行详细的信号分析。
4 Gb 采样缓冲器最多可承受两次 200 ms 捕获，最大采样速率为 10 GS/s。这意味着您可以记录信号的多个实例或捕获不同的信号条件。
PicoScope 6428E-D 专为从事高速应用（包括高能物理、粒子加速、激光雷达和 VISAR）的科学家、工程师和研究人员而设计，他们需要捕获、测量和分析亚纳秒波形事件——无论是在独立应用中还是作为更大系统的一部分集成。
功能、便携性和性能
传统的台式混合信号示波器占用大量工作台空间，而对于许多从事下一代设计的工程师来说，具有 8 个模拟通道的型号非常昂贵。PicoScope 6000E 系列示波器体积小、便于携带，同时提供工程师在实验室或移动中所需的高性能规格，并为此类仪器提供最低的拥有成本。
PicoScope 6000E 系列提供多达 8 个模拟通道，以及可选的 8 或 16 个数字通道，带有插入式 8 通道 TA369 MSO（混合信号示波器）吊舱。灵活的高分辨率显示选项使您能够详细查看和分析每个信号。

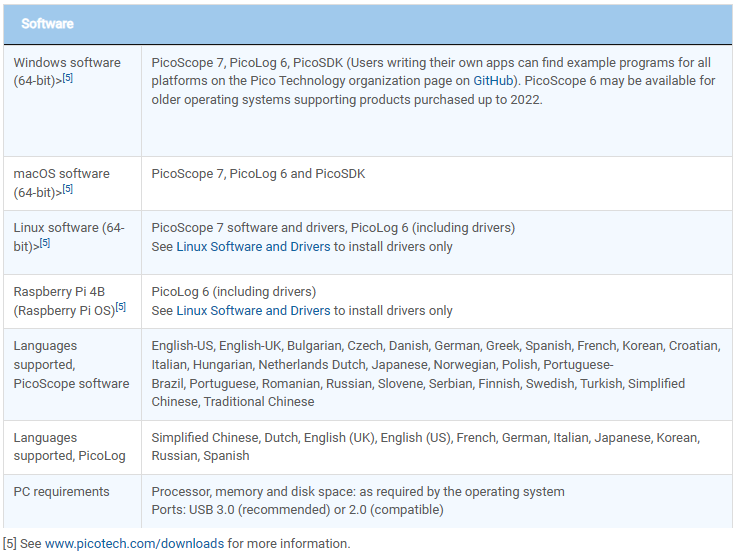

这些器件由 PicoScope 软件提供支持，为许多应用（包括设计、研究、测试、教育、服务和维修）提供了理想的、经济高效的软件包。PicoScope 软件包含在示波器的价格中，可免费下载，可免费更新，并且可以根据需要安装在任意数量的 PC 上，允许您在没有示波器的情况下离线查看/分析数据。
标配高端功能
购买 PicoScope 与从其他示波器公司购买不同，后者的可选附加功能会大大提高价格。使用我们的示波器，串行解码、模板极限测试、高级数学通道、分段存储器、基于硬件的时间戳和信号发生器等高端功能都包含在价格中。
为了保护您的投资，示波器内的 PC 软件和固件都可以更新。Pico Technology 长期以来一直通过软件下载免费提供新功能。我们年复一年地兑现我们对未来改进的承诺。我们产品的用户通过成为终身客户并经常向他们的同事推荐我们来回报我们。
强大的工具提供了无尽的选择
PicoScope 提供了许多强大的工具，可帮助您采集和分析波形。虽然这些工具可以单独使用，但 PicoScope 的真正强大之处在于它们被设计为协同工作的方式。

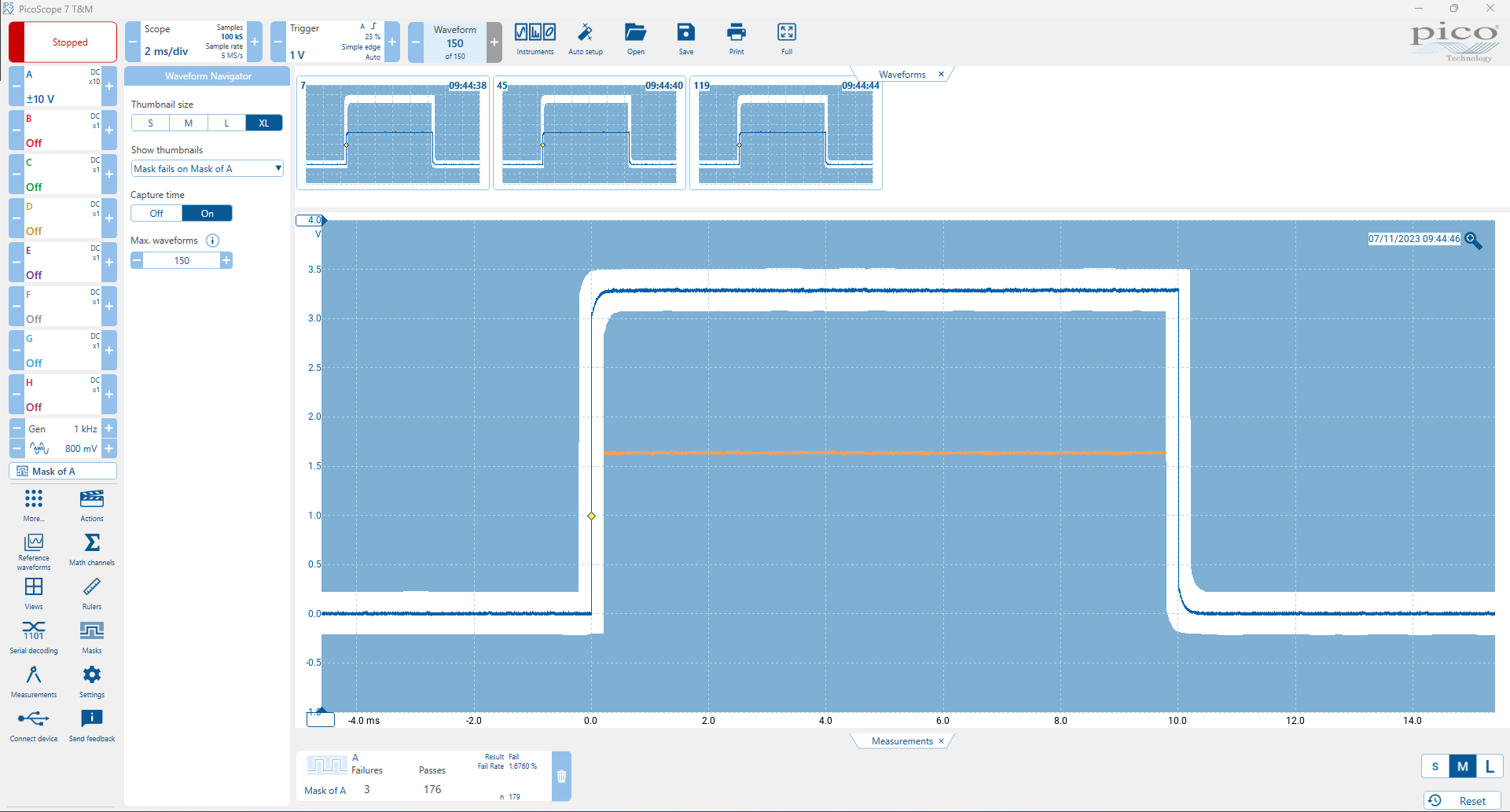

例如，快速触发模式允许您在几毫秒内收集 10 000 个波形，并且它们之间的死区时间最短。手动搜索这些波形会很耗时，因此只需选择一个您满意的波形，然后让掩模工具为您扫描即可。完成后，测量将告诉您有多少波形失败，缓冲区导航器允许您隐藏良好的波形并仅显示有问题的波形。

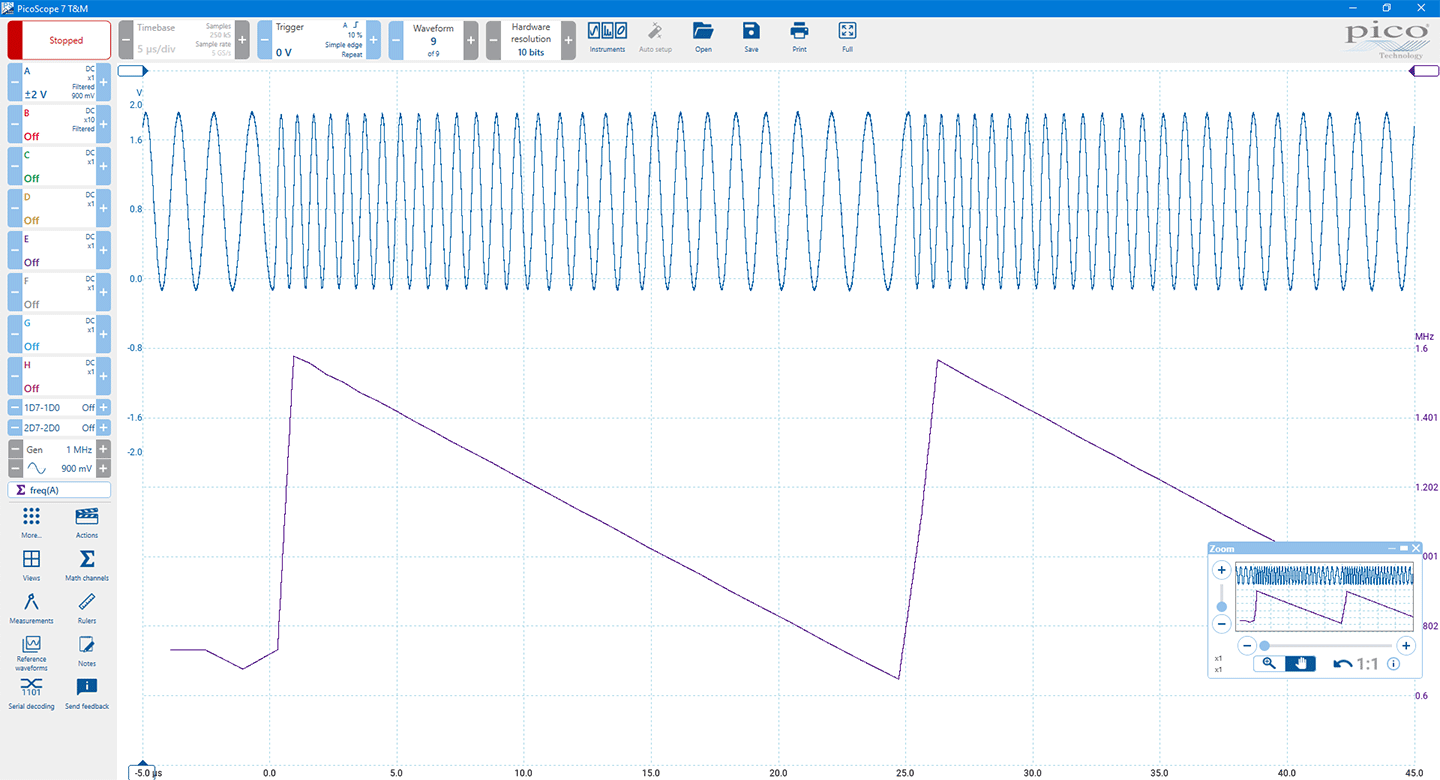

上面的屏幕截图以图表形式显示了频率与时间的变化。也许相反，您想将变化的占空比绘制为图表？如何从 AWG 输出波形，并在满足触发条件时自动将波形保存到磁盘？凭借 PicoScope 的强大功能，可能性几乎是无穷无尽的。
什么是FlexRes？
Pico FlexRes灵活分辨率示波器允许您重新配置示波器硬件，以优化采样率或分辨率。
这意味着您可以将硬件重新配置为用于查看数字信号的快速 （5 GS/s） 8 位示波器、用于通用的 10 位示波器或用于音频工作和其他模拟应用的高分辨率 12 位示波器。
无论您是捕获和解码快速数字信号，还是要寻找敏感模拟信号中的失真，FlexRes示波器都是解决之道。

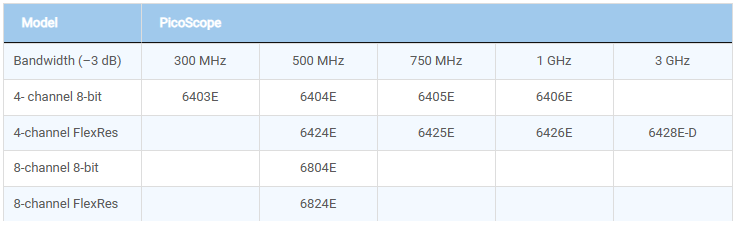

FlexRes在8通道PicoScope 6824E和4通道6424E，6425E和6426E上可用。
分辨率增强 - PicoScope 软件内置的数字信号处理技术可以进一步将示波器的有效垂直分辨率提高到 16 位。
FlexRes-我们如何做到
大多数数字示波器通过交错多个 8 位 ADC 来获得高采样率。这种交错过程会带来错误，这些错误总是使动态性能比单个ADC内核的动态性能差。
FlexRes 架构在输入通道上采用多个高分辨率 ADC，采用不同的时间交错和并行组合，以优化采样率，例如，将采样率优化到 5 GS/s（8 位）或分辨率（1.25 GS/s）到 12 位。
为简单起见，该图显示了一组四个通道;8 通道 PicoScope 6824E 有两个组。4 通道 FlexRes 型号为每对模拟通道使用一个四通道 ADC 芯片。
结合高信噪比放大器和低噪声系统架构，FlexRes 技术可以捕获和显示高达 1 GHz 的高采样率信号，或分辨率是典型 8 位示波器 16 倍的低速信号。
PicoScope 软件允许您在手动设置分辨率和将示波器保持在自动分辨率模式之间进行选择，其中最佳分辨率用于所选设置。

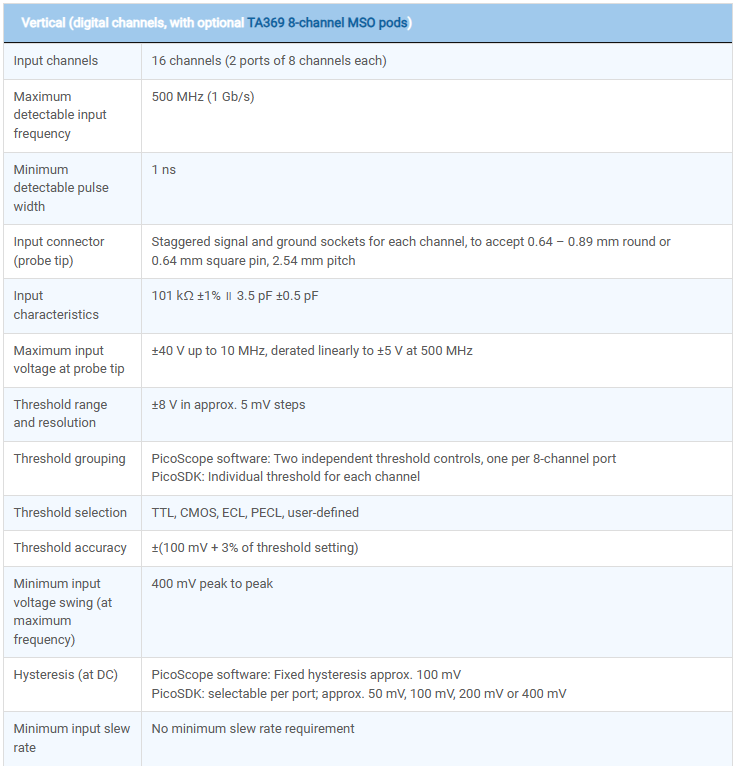

当配备可选的 8 通道 TA369 MSO 吊舱时，PicoScope 6000E 系列将多达 16 个高性能数字通道添加到多达 8 个模拟通道中，使您能够准确地将模拟和数字通道进行时间关联。数字通道带宽为 500 MHz，相当于 1 Gb/s，输入电容仅为 3.5 pF，可最大限度地降低被测器件的负载。

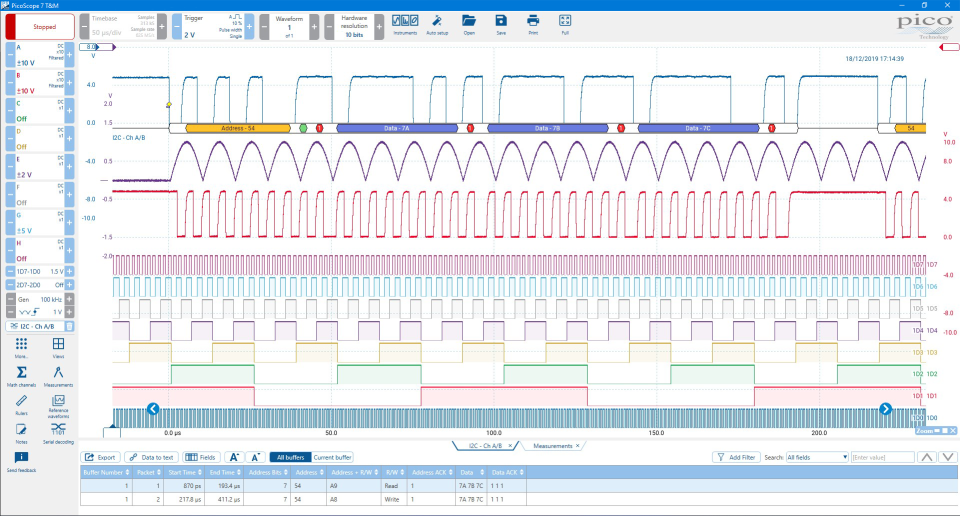

从并行或多个串行总线捕获的数字通道可以分组并显示为总线，每个总线值以十六进制、二进制或十进制显示，或显示为电平（用于DAC测试）。您可以在模拟和数字通道中设置高级触发器。
数字输入还为串行解码功能带来了额外的功率。您可以同时解码所有模拟和数字通道上的串行数据，为您提供多达 24 个数据通道 - 例如，同时解码多个 SPI、I²C、CAN 总线、LIN 总线和 FlexRay 信号！
智能探头接口

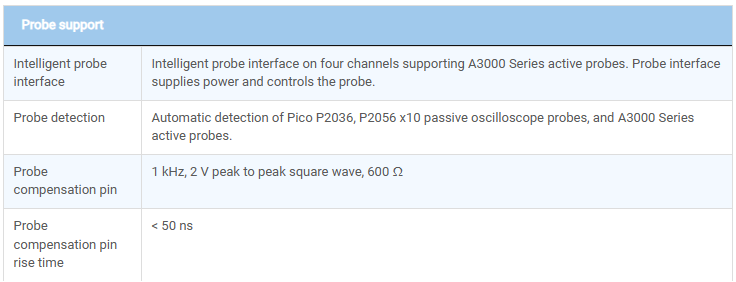

PicoScope 6000E 系列在 8 通道型号的通道 C 至 F 和 4 通道型号上的所有通道上都具有智能探头接口，支持具有薄型机械设计的创新型有源探头，便于连接并被测设备的低负载。
信号保真度
精心的前端设计和屏蔽可降低噪声、串扰和谐波失真。PicoScope 6000E 系列示波器具有高达 60 dB SFDR 的动态性能。
使用PicoScope，在探查电路时，您可以信任屏幕上看到的波形。
高分辨率，适用于低电平信号
PicoScope 6824E、6424E、6425E 和 6426E 具有 12 位分辨率，可在高变焦系数下显示低电平信号。这使您可以查看和测量叠加在较大直流或低频电压上的噪声和纹波等特征。
此外，您可以独立使用每个通道上的低通滤波控件，以隐藏噪声并显示底层信号。

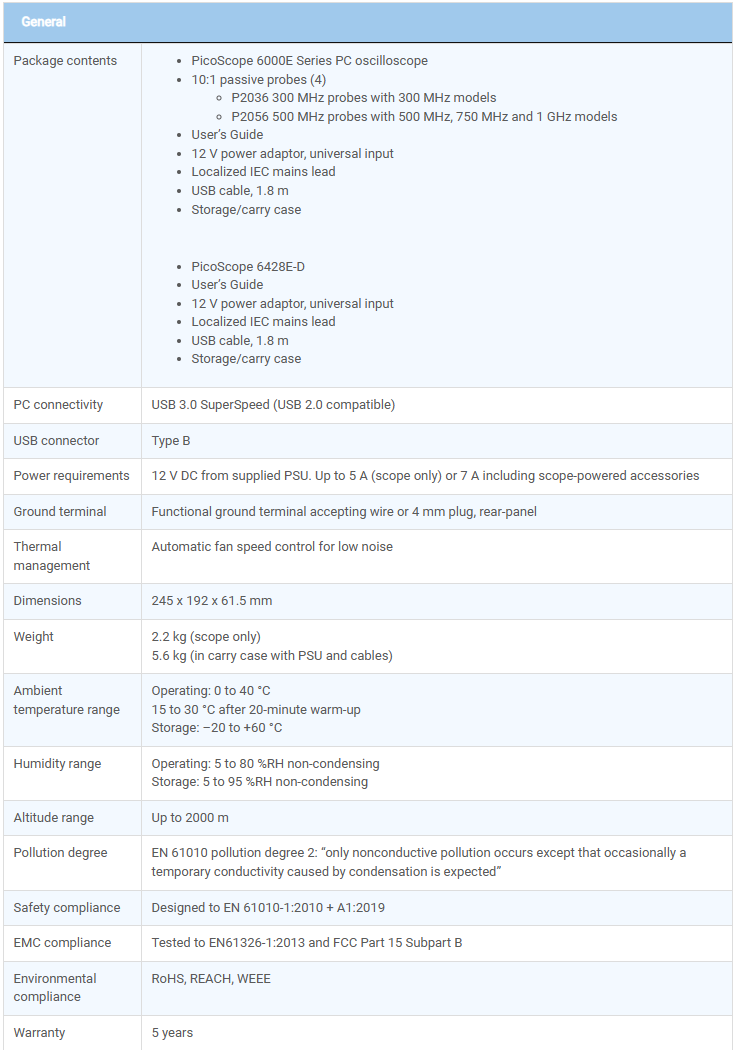

总拥有成本 （TCO）、环境效益和便携性
PicoScope 6000E 的总拥有成本低于传统台式仪器，原因如下：
1、低功耗（仅 60W）与台式仪器相比，在产品的整个生命周期内可节省数百美元。它对环境也更友好，一氧化碳更低2排放。
包含功能强大的工具，可让您管理和检查所有这些数据。除了模板极限测试和色彩持久性模式之类的功能外，PicoScope 6软件还使您能够放大多达1亿次的波形。通过“缩放概述”窗口，您可以轻松控制缩放区域的大小和位置。其他工具（例如波形缓冲器，串行解码和硬件加速）可与深存储器配合使用，使PicoScope 6000E系列成为市场上最强大的示波器之一

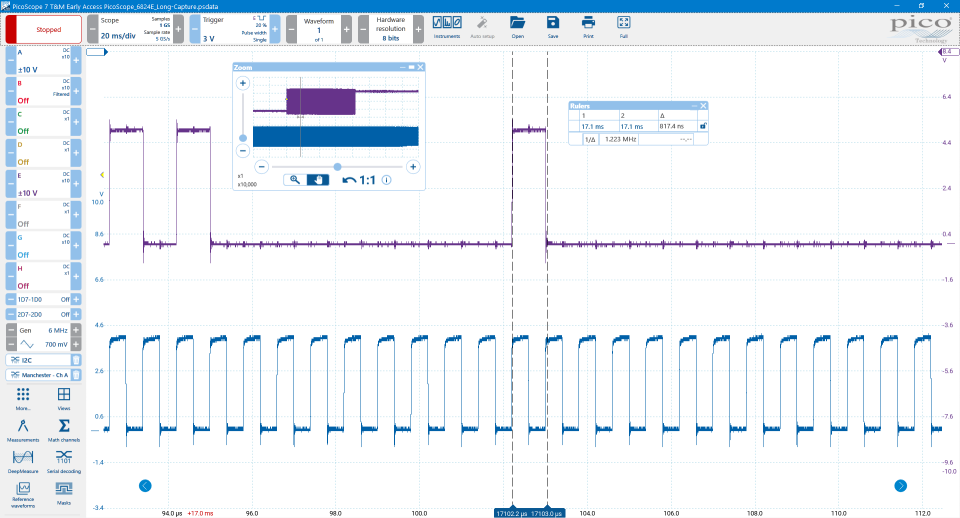

超深缓冲储存器
PicoScope 6000E 系列示波器具有高达 4 GB 采样的波形捕获存储器，比竞争示波器大许多倍。深度存储器能够以最大采样速度捕获长时间的波形。事实上，PicoScope 6000E 系列可以捕获 200 ms 长的波形，分辨率为 200 ps。相比之下，具有 10 兆采样存储器的示波器捕获的相同 200 ms 波形的分辨率仅为 20 ns。示波器会自动在已启用的模拟通道和 MSO 端口之间共享捕获存储器。 。
例如，当您需要捕获数据包之间间隔较长的快速串行数据或间隔几毫秒的纳秒激光脉冲时，深度存储器非常宝贵。它也可以以其他方式使用：PicoScope 允许您将捕获存储器划分为多个段，最多 10 000 个段。您可以设置触发条件，在每个段中存储单独的捕获，捕获之间的死区时间低至 300 ns。获取数据后，您可以一次单步执行内存一段，直到找到要查找的事件。
包括强大的工具，允许您管理和检查所有这些数据。除了模板极限测试和颜色持久模式等功能外，PicoScope 软件还使您能够将波形放大多达 1 亿倍。“缩放概览”窗口允许您轻松控制缩放区域的大小和位置。其他工具（如波形缓冲器、串行解码和硬件加速）可与深度存储器配合使用，使 PicoScope 6000E 系列成为市场上功能强大的示波器之一

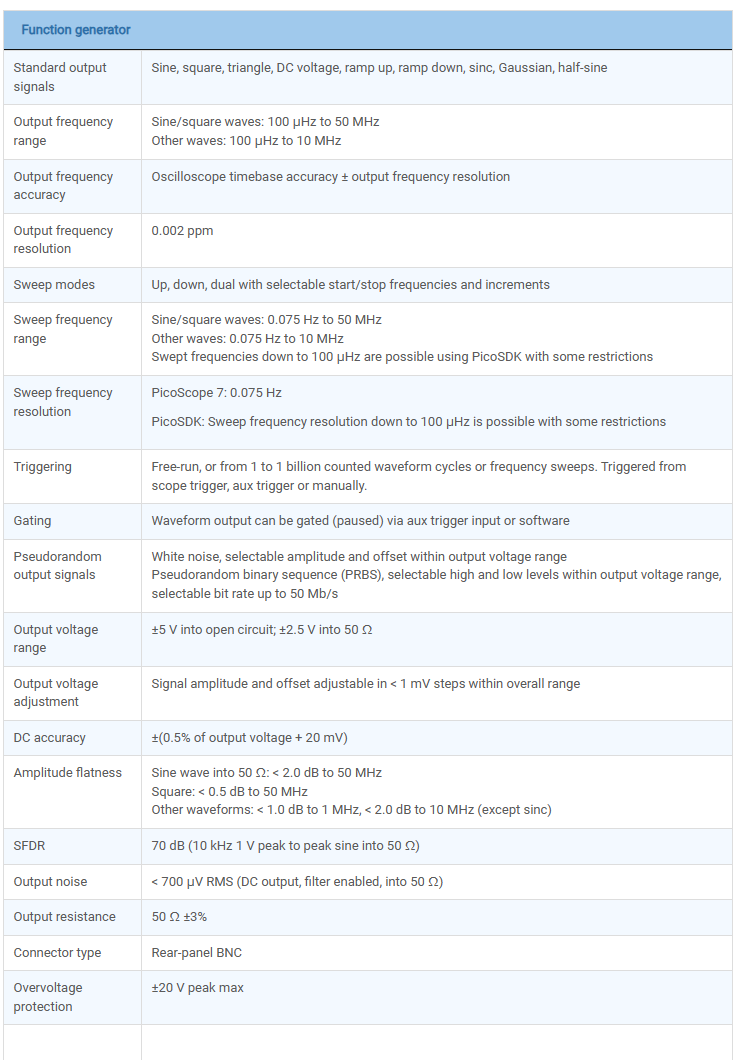

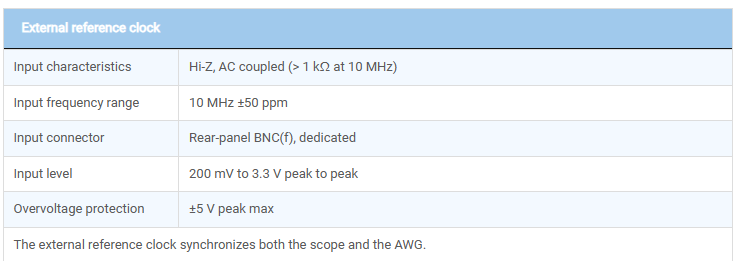

任意波形和函数发生器
PicoScope 6000E 示波器具有内置的 50 MHz 功能（正弦波和方波）发生器，可在较低频率下产生三角波、直流电平、白噪声、PRBS 和其他波形。除了设置电平、偏移和频率的基本控件外，更高级的控件还允许您在一系列频率上进行扫描。结合频谱峰值保持选项，这使其成为测试放大器和滤波器响应的强大工具。
触发工具允许在满足各种条件（例如示波器触发或模板极限测试失败）时输出一个或多个波形周期。
所有型号均包括一个 14 位 200 MS/s 任意波形发生器 （AWG）。它具有可变采样时钟，可避免固定时钟发生器在波形边沿上看到的抖动，并允许生成低至 100 μHz 的精确频率。 AWG 波形可以使用内置编辑器创建或编辑、从示波器迹线导入、从电子表格加载或导出到 CSV 文件。
数字触发架构
许多数字示波器仍然使用基于比较器的模拟触发架构。这会导致时间和幅度误差，而这些误差并不总是被校准出来，并且通常会限制高带宽下的触发灵敏度。
1991年，笔克率先使用实际数字化数据进行全数字触发。这种技术减少了触发误差，使我们的示波器即使在全带宽下也能以最小的信号触发。触发电平和迟滞可以高精度和高分辨率设置。

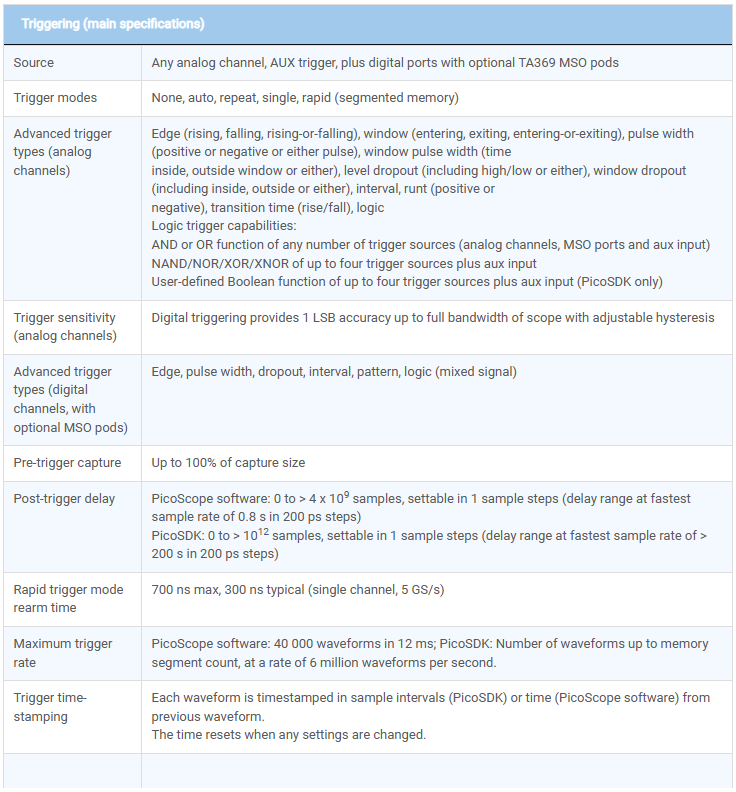

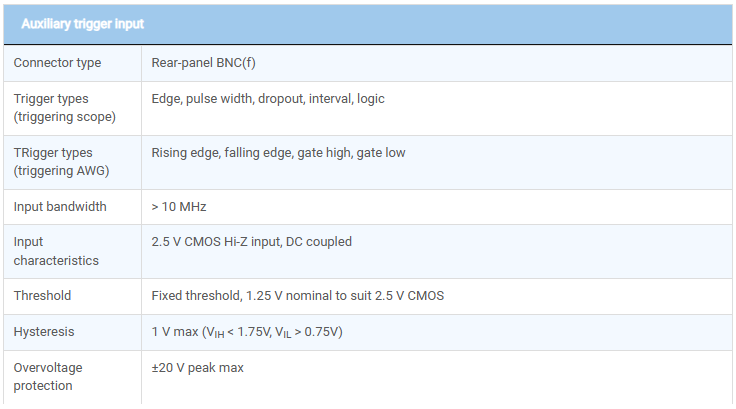

高级触发器
PicoScope 6000E 系列提供一组业界领先的高级触发类型，包括脉冲宽度、欠幅脉冲、窗口触发、逻辑触发和压差触发。
MSO 操作期间可用的数字触发允许您在 16 个数字输入中的任何一个或全部与用户定义的模式匹配时触发示波器。您可以单独为每个通道指定一个条件，也可以使用十六进制或二进制值一次为所有通道设置模式。
您还可以使用逻辑触发器将数字触发器与任何模拟输入上的边沿或窗口触发器相结合，例如，在时钟并行总线中触发数据值。
硬件加速引擎 （HAL4）
某些示波器在启用深度内存时会遇到困难;屏幕更新速度变慢，控件无响应。PicoScope 6000E 系列通过在示波器内部使用专用的第四代硬件加速 （HAL4） 引擎来避免这一限制。
其大规模并行设计可有效创建波形图像以显示在 PC 屏幕上，并允许每秒连续捕获并显示 25 亿个样本到屏幕上。
硬硬件加速引擎消除了对 USB 连接或 PC 处理器性能成为瓶颈的任何担忧。
时间戳
PicoScope 6000E 系列具有基于硬件的触发时间戳。每个波形都可以使用前一个波形的采样间隔中的时间戳。
快速触发复位时间可低至 300 ns（典型值）。

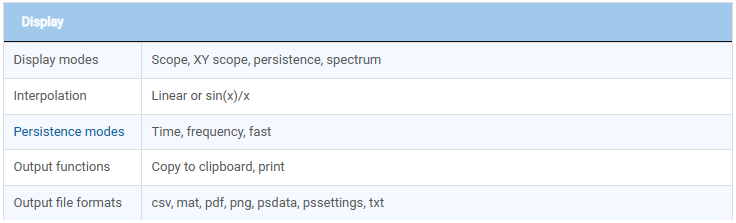

超高清显示
PicoScope 基于 PC 的仪器使用主机的显示器，该显示器通常比安装在传统台式示波器中的专用显示器更大且分辨率更高。这为同时显示时域和频域波形、解码的串行总线表、带统计数据的测量结果等提供了空间。

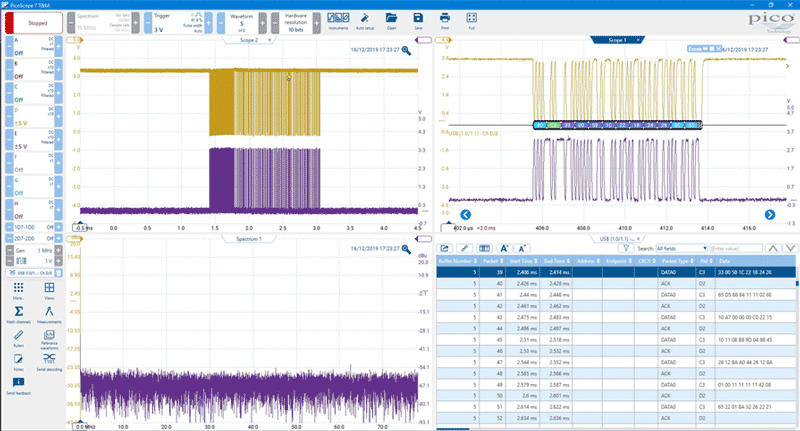

PicoScope 软件可自动扩展，以充分利用更大尺寸显示器（包括 4K 超高清型号）的改进分辨率。PicoScope 的分辨率为 3840 x 2160（超过 800 万像素），允许工程师通过被测设备的多个通道的分屏视图（或同一通道的不同视图）在更短的时间内完成更多工作。如示例所示，该软件甚至可以同时显示多个示波器和频谱分析仪迹线。
使用 PicoScope 6000E 12 位 FlexRes 型号查看高分辨率信号时，大型高分辨率显示器真正发挥了作用。借助 4K 显示器，PicoScope 可以显示一些竞争对手示波器十倍以上的信息，解决了如何将大显示器和功能与小尺寸便携式示波器相匹配的问题。
PicoScope 还支持双监视器：第一个显示器上显示仪器控制和波形，第二个显示器上显示来自串行协议解码器或 DeepMeasure 结果的大型数据集。该软件可以通过鼠标、触摸屏或键盘快捷键进行控制。
持续模式
PicoScope的余辉模式选项使您可以查看叠加的新旧数据，从而可以轻松发现毛刺和信号丢失并估算其相对频率，这对于显示和解释复杂的模拟信号（例如视频波形和调幅信号）很有用。颜色编码和强度等级显示哪些区域是稳定的，哪些区域是断续的。在“ 数字彩色”，“ 模拟强度”，“ 快速”和“ 高级”显示模式之间进行选择，或创建自己的自定义设置。
评估示波器性能（尤其是在持续模式下）时要理解的重要规范是波形更新速率，它表示为每秒波形数。采样率表示示波器在一个波形或一个周期内对输入信号进行采样的频率，而波形捕获率是指示波器采集波形的速度。
具有高波形捕获率的示波器可以更好地直观了解信号行为，并大大提高了示波器快速捕获瞬态异常（如抖动，欠幅脉冲和毛刺）的可能性，您甚至可能都不知道这种情况。
PicoScope 6000E系列的HAL4硬件加速可以在快速持久模式下实现每秒30万个波形的更新速率。

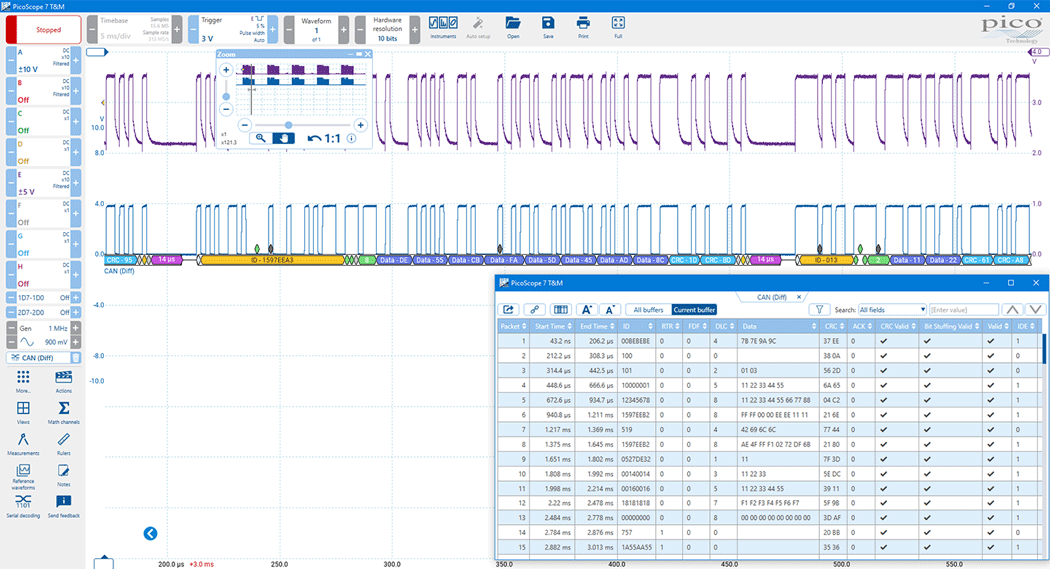

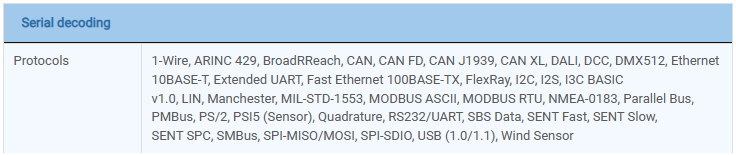

串行总线解码和协议分析
PicoScope 可以解码 1-Wire、ARINC 429、BroadR-Reach、CAN 和 CAN-FD、DALI、DCC、DMX512、以太网 10Base-T 和 100Base-TX、FlexRay、I²C、I²S、LIN、PS/2、Manchester、Modbus、SENT、SPI、UART （RS-232 / RS-422 / RS-485） 和 USB 1.1协议数据作为标准，更多协议正在开发中，未来可通过免费软件升级获得。
图形格式以数据总线时序格式显示解码数据（十六进制、二进制、十进制或 ASCII），位于公共时间轴上的波形下方，错误帧标记为红色。可以缩放这些帧以调查噪声或信号完整性问题。
表格式显示解码帧的列表，包括数据以及所有标志和标识符。您可以设置过滤条件以仅显示您感兴趣的帧或搜索具有指定属性的帧。统计选项显示有关物理层的更多详细信息，例如帧时间和电压电平。PicoScope 还可以导入电子表格，将数据解码为用户定义的文本字符串。
单击表格中的帧可缩放示波器显示并显示该帧的波形。
深度测量
一个波形，数百万次测量
波形脉冲和周期的测量是验证电气和电子设备性能的关键。
DeepMeasure可自动测量捕获波形中每个周期的重要波形参数，例如脉冲宽度、上升时间和电压。每次触发采集可显示多达 100 万个周期，或在多个采集中组合显示。结果可以很容易地进行排序、分析并与波形显示相关联，或导出为 CSV 文件或电子表格以供进一步分析。例如，将 DeepMeasure 与 PicoScope 的快速触发模式结合使用，可捕获 10,000 个脉冲并快速找到幅度最大或最小的脉冲，或者使用示波器的深度存储器记录一个波形的 100 万个周期，并导出每个边沿的上升时间进行统计分析。

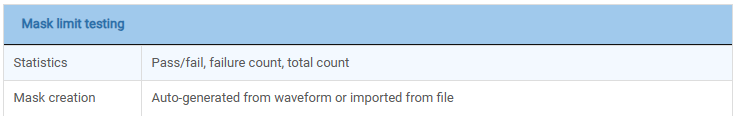

模板极限测试
模板限值测试允许您将实时信号与已知良好的信号进行比较，专为生产和调试环境而设计。只需捕获已知良好的信号，绘制（或让 PicoScope 自动生成）模板，然后测量被测系统。PicoScope 将检查模板违规并执行通过/失败测试，捕获间歇性毛刺，并可以在“测量”窗口中显示故障计数和其他统计信息。
波形缓冲器和导航器
有没有发现波形上的故障，但当你停止示波器时，它已经消失了？使用 PicoScope，您无需担心丢失故障或其他瞬态事件。PicoScope 可以将最后一万个示波器或频谱波形存储在其圆形波形缓冲区中。
缓冲区导航器提供了一种有效的波形导航和搜索方式，有效地让您让时间倒流。模板限制测试等工具也可用于扫描缓冲区中的每个波形，以查找模板违规。

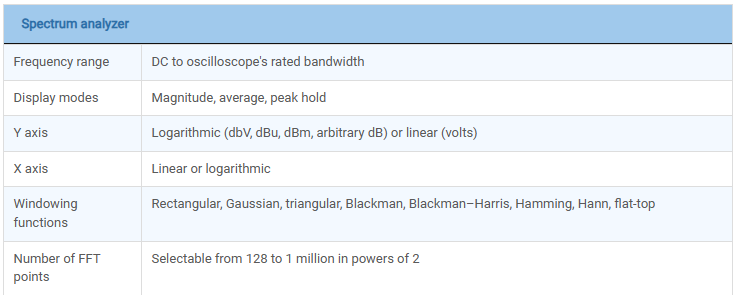

FFT频谱分析仪
频谱视图绘制了幅度与频率的关系图，非常适合查找信号中的噪声、串扰或失真。PicoScope 中的频谱分析仪采用快速傅里叶变换 （FFT） 类型，与传统的扫描频谱分析仪不同，它可以显示单个非重复波形的频谱。PicoScope 的 FFT 具有高达 100 万个点，具有出色的频率分辨率和低本底噪声。
只需单击一个按钮，您就可以使用仪器的全部带宽来显示活动通道的频谱图。通过全方位的设置，您可以控制频段（FFT 箱）、窗口类型、缩放（包括对数/对数）和显示模式（瞬时、平均或峰值保持）的数量。
您可以显示多个频谱视图以及相同数据的示波器视图。显示屏上可以添加一整套自动频域测量，包括 THD、THD+N、SNR、SINAD 和 IMD。模板极限测试可以应用于频谱，您甚至可以将 AWG 和频谱模式一起使用来执行扫描标量网络分析。
警报
PicoScope 可以编程为在发生某些事件时执行操作。
可以触发警报的事件包括掩码限制失败、触发事件和缓冲区已满。
PicoScope 可以执行的操作包括保存文件、播放声音、执行程序以及触发信号发生器或 AWG。
警报与模板极限测试相结合，有助于创建功能强大且省时的波形监测工具。捕获已知良好的信号，在其周围自动生成一个模板，然后使用警报自动保存任何不符合规格的波形（带有时间/日期戳）。
数学通道和滤波器
使用 PicoScope 软件，您可以选择简单的函数，例如加法和反演，或打开方程编辑器以创建涉及滤波器（低通、高通、带通和带阻滤波器）、三角函数、指数、对数、统计、积分和导数的复杂函数。
在每个示波器视图中最多显示 8 个实数通道或计算通道。如果空间不足，只需打开另一个范围视图并添加更多内容即可。您还可以使用数学通道来揭示复杂信号中的新细节，例如绘制信号随时间变化的占空比或频率。

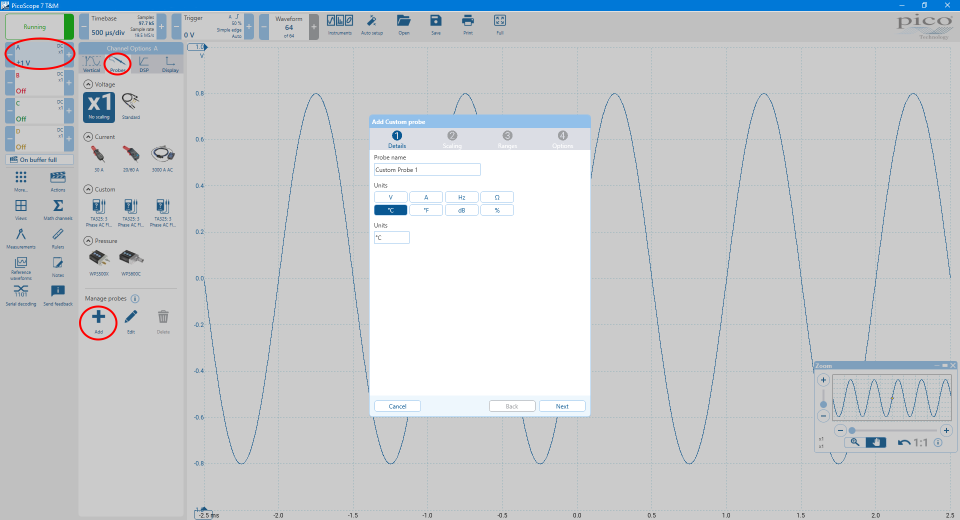

PicoScope 示波器软件中的自定义探头
自定义探头功能允许您校正连接到示波器的探头、传感器或探头中的增益、衰减、偏移和非线性。这可用于缩放电流探头的输出，使其正确显示安培数。更高级的用途是使用表格查找功能缩放非线性温度传感器的输出。
包括标准 Pico 提供的示波器探头和电流箝位的定义。用户创建的探针可以保存以备后用。
