英国比克科技（Pico Technology）
5MHz带宽，精确测量模拟信号的携带式智能仪器。低噪声双通道示波器与频谱分析仪；16位垂直分辨率；先进的数字触发器。
用于模拟世界的数字示波器
大多数数字示波器都是为观看快速数字信号而设计的。趋势是仅使用新技术来提高采样率和带宽。然而，通过PicoScope 4262，我们专注于测量模拟信号的重要性：提高分辨率，改善动态范围，降低噪声和失真。
·双通道示波器/频谱分析仪
·16位分辨率
·低失真（96 dB SFDR）
·低噪音（8.5μVRMS）
·5 MHz带宽
·16 MS缓冲存储器
·低失真信号发生器
·任意波形发生器
·USB供电
结果是示波器/ FFT分析仪具有一定的性能水平，使大多数音频分析仪羞愧但具有5 MHz带宽，使其同样适用于振动和超声信号以及各种精确测量任务。
许多应用（如振动分析）需要在高采样率下进行长时间捕获，这需要深度捕获存储器。PicoScope 4262具有1600万个采样缓冲存储器，因此可以以10 MS / s的速率捕获长达100 ms / div的时基。如果您需要更长的时间，USB流模式可以直接进入PC内存。
高清显示
PicoScope软件几乎将所有显示区域都集中在波形上。这可确保一次看到最大数据量。与传统的台式示波器相比，可视区域更大，分辨率更高。
通过可用的大显示区域，您还可以创建可自定义的分屏显示，并同时查看同一信号的多个通道或不同视图。如示例所示，该软件甚至可以同时显示多个示波器和频谱分析仪迹线。此外，所示的每个波形都可以使用单独的缩放，平移和滤波器设置，以获得最大的灵
PicoScope软件可通过鼠标，触摸屏或键盘快捷键进行控制。
FFT频谱分析仪
频谱视图绘制了幅度与频率的关系，非常适合查找信号中的噪声，串扰或失真。PicoScope中的频谱分析仪采用快速傅立叶变换（FFT）类型，与传统的扫描频谱分析仪不同，它可以显示单个非重复波形的频谱。
全范围的设置使您可以控制频谱带（FFT频段），窗口类型，缩放（包括对数/对数）和显示模式（瞬时，平均或峰值保持）的数量。
您可以显示多个频谱视图以及相同数据的示波器视图。可以在显示器上添加一套全面的自动频域测量，包括THD，THD + N，SNR，SINAD和IMD。掩模极限测试可应用于光谱，您甚至可以一起使用AWG和光谱模式执行扫描标量网络分析。
任意波形和函数发生器
PicoScope 4262内置20 kHz函数发生器（正弦，方波，三角，直流电压，斜坡，正弦，高斯，半正弦，白噪声和PRBS）。函数发生器提供102 dB SFDR的出色正弦波失真性能。
除了设置电平，偏移和频率的基本控制外，更高级的控制还允许您扫描一系列频率。结合频谱峰值保持选项，这为测试放大器和滤波器响应提供了强大的工具。
触发工具允许在满足各种条件时输出波形的一个或多个周期，例如示波器触发或模板限制测试失败。
除了函数发生器提供的标准波形外，还可以使用16 bit / 192 kS / s任意波形发生器（AWG）创建自定义波形。可以使用内置编辑器创建或编辑AWG波形，从示波器轨迹导入或从电子表格加载。
高信号完整性
大多数示波器都是以低廉的价格建造的。我们的产品符合规范。
精心的前端设计和屏蔽可降低噪音，串扰和谐波失真。超过20年的高分辨率示波器设计经验可改善脉冲响应和带宽平坦度。
我们为产品的动态性能感到自豪，并详细公布这些规格。结果很简单：当您探测电路时，您可以信任您在屏幕上看到的波形。
可移植性

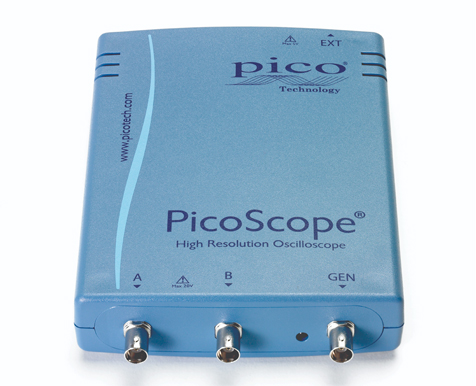

PicoScope 4262示波器体积小，重量轻，便于携带，无需外部电源。
在实验室中，他们占用了最小的工作台空间，而对于移动中的工程师，他们整齐地滑入笔记本电脑包。
硬件加速引擎（HAL2）
启用深存储器时，有些示波器会很困难; 屏幕更新速度变慢，控件变得无法响应。PicoScope 4262通过在示波器内部使用专用硬件加速引擎来避免此限制。其并行设计有效地创建了要在PC屏幕上显示的波形图像，并允许每秒连续捕获和显示数百万个样本的屏幕。PicoScope示波器比竞争对手的示波器（基于PC和示波器）更好地管理深存储器。
PicoScope 4262配备第二代硬件加速（HAL2）。这加快了示波器操作的范围，允许每秒数千次波形更新和分段存储器/快速触发模式。硬件加速引擎可确保消除对USB连接或PC处理器性能成为瓶颈的任何担忧。
高级数字触发
大多数数字示波器仍然使用基于比较器的模拟触发架构。这会导致无法始终校准的时间和幅度误差，并且通常会限制高带宽下的触发灵敏度。
1991年，Pico使用实际的数字化数据来使用全数字触发。这种技术可以减少触发误差，并允许我们的示波器触发最小的信号，即使在全带宽下也是如此。可以高精度和高分辨率设置触发电平和迟滞。
数字触发提供的低于10μs的重新延迟以及分段存储器允许在20 ms突发中捕获多达10,000个波形。
PicoScope 4262提供的高级触发器，包括脉冲宽度，欠幅脉冲，窗口，逻辑和压差。
数字持久性模式
高级显示模式允许您每秒收集数千个波形。可以以更亮的颜色或阴影显示新的或更频繁的数据。这样可以很容易地看到毛刺和丢失并估计它们的相对频率。在模拟持久性，数字颜色，快速或自定义显示模式之间进行选择。
硬件加速（HAL3）允许在快速余辉模式下高达每秒100,000次波形更新速率 - 允许您每秒收集数千个波形，以便快速发现毛刺并观察抖动。
面罩极限测试
掩模限制测试允许您将实时信号与已知良好信号进行比较，并且专为生产和调试环境而设计。只需捕获已知的良好信号，在其周围绘制一个遮罩，然后连接待测系统。PicoScope将检查掩码违规并执行通过/失败测试，捕获间歇性毛刺，并可在“测量”窗口中显示故障计数和其他统计信息。
波形缓冲区和导航器
曾经在波形上发现了一个小故障，但是当你停止它的范围时它已经消失了？使用PicoScope，您不再需要担心丢失毛刺或其他瞬态事件。PicoScope可将最后一万个示波器或频谱波形存储在其圆形波形缓冲器中。
缓冲导航器提供了一种有效的导航和搜索波形的方法，有效地让您回头时间。掩模限制测试等工具也可用于扫描缓冲区中的每个波形，以查找掩码违规。
串行总线解码和协议分析
PicoScope可以解码1-Wire，ARINC 429，CAN＆CAN-FD，DCC，DMX512，以太网10Base-T和100Base-TX，FlexRay，I²C，I²S，LIN，PS / 2，MODBUS，SENT，SPI，UART（RS）标准配置为-232 / RS-422 / RS-485）和USB 1.1协议数据，开发中有更多协议，将来可通过免费软件升级获得。
图形格式以数据总线时序格式显示解码数据（十六进制，二进制，十进制或ASCII），公共时间轴上的波形下方，错误帧标记为红色。可以缩放这些帧以调查噪声或信号完整性问题。
表格格式显示了已解码帧的列表，包括数据和所有标志和标识符。您可以设置过滤条件以仅显示您感兴趣的帧或搜索具有指定属性的帧。统计选项显示有关物理层的更多详细信息，例如帧时间和电压电平。PicoScope还可以导入电子表格，将数据解码为用户定义的文本字符串。
高端功能为标准配置
购买PicoScope并不像从其他示波器公司购买，其中可选的附加功能大大增加了价格。凭借我们的示波器，价格中包含了串行解码，模板限制测试，高级数学通道和分段存储器等高端功能。
为了保护您的投资，可以更新范围内的PC软件和固件。Pico Technology通过软件下载免费提供新功能的历史悠久。与年轻的其他公司不同，我们年复一年地兑现了对未来改进的承诺。我们产品的用户通过成为终身客户来奖励我们，并经常向我们的同事推荐我们。
数学通道和过滤器
在许多示波器上，波形数学只意味着简单的计算，例如A + B.使用PicoScope，它意味着更多，更多。
使用PicoScope 6，您可以选择简单的函数，例如加法和反演，或打开公式编辑器来创建涉及滤波器（低通，高通，带通和带阻滤波器），三角函数，指数，对数，统计，积分和导数的复杂函数。
波形数学还允许您绘制实时信号以及历史峰值，平均值或滤波波形。
PicoScope示波器软件中的定制探头
自定义探头功能允许您校正连接到示波器的探头，传感器或传感器中的增益，衰减，偏移和非线性。这可用于缩放电流探头的输出，以便正确显示安培。更高级的用途是使用表查找功能来缩放非线性温度传感器的输出。
包括标准Pico提供的示波器探头和电流钳的定义。可以保存用户创建的探针以供以后使用。
警报
可以对PicoScope进行编程，以便在发生特定事件时执行操作。 可触发警报的事件包括掩码限制失败，触发事件和缓冲区已满。 PicoScope可以执行的操作包括保存文件，播放声音或执行程序。 报警与掩模极限测试相结合，有助于快速验证电子系统设计中的信号质量。
高速数据采集和数字化
软件开发工具包（SDK）允许您编写自己的软件，并包含Microsoft Windows，macOS和Linux的驱动程序（包括Raspberry Pi的测试版）。
示例代码显示了如何与第三方软件包（如Microsoft Excel，NI LabVIEW和MathWorks MATLAB）进行交互。
这些驱动程序支持USB数据流，这种模式可通过USB直接捕获无间隙连续数据到PC的RAM或硬盘，速率高达125 MS / s，捕获大小仅受可用PC存储的限制。流模式下的采样率取决于PC规格和应用程序加载。
好的工具提供了更多的选择
您的PicoScope提供了许多强大的工具来帮助您获取和分析波形。虽然这些工具可以单独使用，但PicoScope的真正功能在于它们被设计为一起工作的方式。
例如，快速触发模式允许您在几毫秒内收集10 000个波形，并且它们之间的死区时间最短。手动搜索这些波形将非常耗时，因此只需选择您满意的波形并让掩模工具为您扫描。完成后，测量结果将告诉您有多少失败，缓冲导航器允许您隐藏好的波形并只显示有问题的波形。该视频向您展示了如何。
标准无源探头
我们的无源示波器探头适用于所有主要品牌的示波器以及PicoScope系列USB示波器。无源探头不需要电源或电池，因此重量轻，便于携带。
