PicoScope 4000A系列PC示波器是我们高分辨率,深存储器产品系列的第二代升级和扩展。

清晰的波形分析

PicoScope 4000A系列PC示波器是我们高分辨率,深存储器产品系列的第二代升级和扩展。

PicoScope 4000A系列提供2、4和8通道型号,拥有12位硬件分辨率(通过分辨率增强达到16位),256 MS深度捕获存储器,20 MHz带宽,80 MS / s采样速度,最高高达70 dB的SFDR和内置的14位可触发信号发生器以及80 MS / s AWG。SuperSpeed USB 3.0接口为仪器供电,并向主机PC提供高达160 MS / s的通信速度。所有型号均使用流行的PicoScope 6用户界面运行,并受益于免费的PicoSDK软件开发套件,该套件可为用户提供针对定制应用程序的硬件直接编程控制。这些示波器还可以与PicoLog 6数据记录软件配合使用,以进行低速长时间持续捕获。

以下功能是所有4000A示波器的标准配置:

·2、4或8个通道                              ·80 MS / s AWG更新速率

·20 MHz带宽                                ·14位分辨率AWG

·12位分辨率                                  ·低成本和便携式

·256 MS捕获内存                           ·SuperSpeed USB 3.0接口

·80 MS / s采样率                           ·分屏波形查看

·1%直流精度                                  ·高达70 dB的SFDR

·±10 mV至±50 V输入范围              ·先进的数字触发

·10000段波形缓冲器                        ·串行总线解码

·Windows,Mac和Linux软件


多达8个高分辨率通道

通过PicoScope 4000A系列提供2、4或8个高分辨率模拟通道的选择,您可以轻松查看音频,超声波,振动和功率波形,分析复杂系统的时序,并在多个位置上执行各种精度测量任务同时输入。示波器的体积小巧紧凑,但是BNC连接器的最小间距为20 mm,仍然可以接受所有常见的探头和附件。尽管其尺寸紧凑,但在性能上丝毫不受影响。PicoScope 4000A系列具有12位的高垂直分辨率,20 MHz带宽,256 MS缓冲存储器和80 MS / s的快速采样率,具有提供准确结果的能力和功能。这些示波器最多具有8个通道,可以分析多个串行总线,例如UART,I 2C,SPI,CAN和LIN以及控制和驱动器信号。


为什么选择PicoScope 4000A系列示波器?

PicoScope 4000A系列在紧凑的USB 3连接的基于PC的封装中提供了20 MHz带宽,低噪声,12位分辨率,深度捕获存储器以及集成的功能和任意波形发生器,以及经过验证的用户界面。该系列示波器特别适合需要广泛测量电气,机械,音频,激光雷达,雷达,超声波,NDT和预测性维护系统的工程师,科学家和技术人员,它们需要对重复或单次测量进行精确的测量和分析长时间波形。

PicoScope 4000A系列不同于具有8位分辨率和有限捕获存储器的传统示波器或基于卡的数字化仪,它们需要昂贵的大型机,并具有以下优点:

·具有时域和频域波形视图的PicoScope 6用户界面

·使用DeepMeasure™,每次触发采集时,可以在多达一百万个波形周期内自动测量重要的波形参数

·解码18种流行的行业串行总线标准

·提供对硬件的直接控制的应用程序编程接口

·标配五年保修


适用于广泛的应用,包括:

·电源开始排序

·7声道音频系统

·多传感器系统

·多相驱动器和控制

·预防性/预防性维护

·复杂的嵌入式系统开发

·电力谐波分析

·振动分析与诊断

·长时间波形捕获

·润滑剂分析

·声发射分析

·油状态传感器

·机器监控

·电机状态监控概述和电机电流信号分析(MCSA)

·基于模型的电压和电流系统

·红外热成像


复杂的嵌入式系统

在调试具有示波器的嵌入式系统时,您可以快速用尽通道。您可能需要同时查看I 2 C或SPI总线以及多个电源轨,DAC输出和逻辑信号。PicoScope 4000A系列最多具有八个通道,可以应对所有这些情况。选择是解码多达八个串行总线(同时可见模拟波形和解码数据)还是串行总线与其他模拟或数字信号的组合。PicoScope在所有通道上都提供了高级触发,因此您可以使用4输入布尔逻辑触发器来搜索欠幅脉冲,压差和噪声,以及查找数据模式。


包装内容

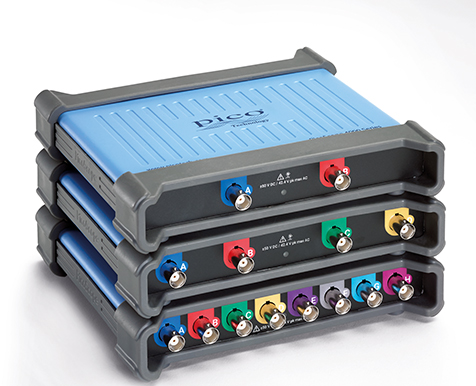

PicoScope 4000A系列2通道,4通道或8通道示波器

示波器探头(单独购买)

USB 3.0电缆1.8 m

快速入门指南

数字触发

大多数数字示波器仍使用基于比较器的模拟触发架构。这可能会导致无法始终校准的时间和幅度误差。比较器的使用通常会限制高带宽时的触发灵敏度,并且还会产生较长的触发重新设置延迟。

1991年,笔克通过使用实际数字化数据率先使用全数字触发技术,树立了创新里程碑。这样可以减少触发错误,并使我们的示波器即使在全带宽下也可以触发最小的信号。所有实时触发都是数字式的,从而可实现高阈值分辨率,并具有可编程的迟滞和最佳的波形稳定性。

数字触发提供的减少的重新启动延迟以及分段存储器,可以捕获快速顺序发生的事件。以最快的时基,快速触发可以每3微秒捕获一次新波形,直到缓冲区已满。


高级触发器

除了大多数示波器上的标准触发范围外,PicoScope 4000A系列还内置了一套全面的高级触发,可帮助您捕获所需的数据。其中包括脉冲宽度,开窗和丢失触发,可帮助您快速找到并捕获信号。


DeepMeasure™

一种波形,数百万次测量。

波形脉冲和周期的测量是验证电气和电子设备性能的关键。

DeepMeasure可以自动测量重要的波形参数,例如脉冲宽度,上升时间和电压。每个触发的采集最多可显示一百万个周期。可以轻松地对结果进行分类,分析并将其与波形显示相关联。


每秒10万个波形

评估示波器性能时要了解的一个重要规范是波形更新速率,它表示为每秒波形数。采样率表示示波器在一个波形或一个周期内对输入信号进行采样的频率,而波形捕获率是指示波器采集波形的速度。

具有高波形捕获率的示波器可以更好地直观了解信号行为,并大大提高了示波器快速捕获瞬态异常(如抖动,欠幅脉冲和毛刺)的可能性,您甚至可能都不知道这种情况。

PicoScope 4000A系列示波器使用硬件加速来实现每秒高达10万个波形。


任意波形和函数发生器

PicoScope 4000A系列中的所有型号均具有内置的低失真,80 MS / s,14位任意波形发生器(AWG),可用于在产品开发过程中模拟缺少的传感器信号,或对产品进行压力测试。在整个预期的工作范围内进行设计。可以从数据文件导入波形,也可以使用内置的图形AWG编辑器创建和修改波形。

还包括一个函数发生器,具有高达1 MHz的正弦波,方波和三角波,以及DC电平,白噪声和更多标准波形。除了电平,偏移和频率控制外,高级选项还允许您扫描一定范围的频率。结合频谱峰值保持选项,可以创建一个功能强大的工具来测试放大器和滤波器的响应。


色彩持久模式

先进的显示模式使您可以查看新旧数据的叠加,新数据以较亮的颜色或阴影显示。这使得很容易看到毛刺和脱落,并估计它们的相对频率。在模拟余辉,数字彩色或自定义显示模式之间进行选择。


标配高端功能

购买PicoScope并不像从其他示波器公司购买,在这些示波器公司中,可选的附加功能会大大提高价格。在我们的示波器中,诸如分辨率增强,模板极限测试,串行解码,高级触发,自动测量,数学通道,XY模式,分段存储器和信号发生器之类的高端功能都已包含在价格中。

为了保护您的投资,示波器内的PC软件和固件都可以更新。Pico Technology长期以来一直通过软件下载免费提供新功能。与该领域的许多其他公司不同,我们每年都兑现未来增强的承诺。我们产品的用户通过成为终身客户并经常向同事推荐我们来奖励我们。


PicoScope性能和可靠性

凭借在测试和测量行业超过25年的经验,我们知道示波器的重要意义。PicoScope 4000A系列通过标配多种高端功能来实现物有所值。PicoScope 6软件包括串行解码和掩码限制测试,并且通过免费升级定期提供新功能,以确保您的设备不会很快过时。所有Pico Technology设备均在客户反馈的帮助下进行了优化。

放大并捕获每个细节

PicoScope缩放功能使您可以仔细查看信号的细节。使用简单的点击工具,您可以在两个轴上快速放大并显示信号的每个最后细节,而撤消缩放功能可让您返回上一个视图。


USB连接

SuperSpeed USB 3.0连接不仅可以进行高速数据采集和传输,还可以使从现场打印,复制,保存和通过电子邮件发送数据变得快速而轻松。USB电源消除了随身携带庞大外部电源的需要,从而使套件对于移动中的工程师而言更加便携。

软件开发工具包(PicoSDK ®)允许无限制的数据收集和快速流。

分屏显示

PicoScope 6软件可以一次显示多达16个示波器和光谱视图,从而使比较和分析更加清晰。可以对分屏显示进行自定义,以显示所需的任何波形组合,以显示同一信号的多个通道或不同变体。此外,所示的每个波形都可与单独的缩放,平移和滤波器设置一起使用,以实现最大的灵活性。除了使用比固定示波器大很多倍的显示器外,这些都是在传统台式机型上选择USB示波器的进一步原因。


功率测量

PicoScope 4000A系列非常适合对高压,大电流和低压控制信号进行一系列功率测量。为了获得最佳结果,请结合使用Pico差分电压探头(TA041或TA057)和电流钳(TA167)或探头(TA167,TA325或TA326)。为了提高电源设计的效率和可靠性,示波器可以显示和分析待机功耗,浪涌电流和稳态功耗。PicoScope的内置测量和参数统计(例如真实RMS,频率,峰峰值电压和THD)可以精确分析电能质量。

非线性负载和现代电源转换设备会产生复杂的波形,其中谐波含量很高。这些谐波会导致设备和导体发热增加,变速驱动器失火以及电动机中的转矩脉动而降低效率。12位PicoScope 4000A系列具有测量通常高达100次谐波的失真的精度。在电源方面,也可以检查电源质量问题,例如跌落和骤降,骤升和尖峰,闪烁,中断以及长期电压和频率变化,以确保符合法规要求。

在三相配电系统中,表征和平衡各相负载非常重要。PicoScope 4000A系列最多具有8个通道,可以监视三相加零线系统的所有4条导体上的电流和电压波形。这有助于识别可能导致断路器跳闸或变压器和导体过热的失配。


数学通道

使用PicoScope 6,您可以对输入信号和参考波形执行各种数学计算。

将内置列表用于简单的功能(例如加法和求逆),或打开方程式编辑器并创建涉及三角函数,指数,对数,统计,积分和微分,滤波器,平均和峰值检测的复杂函数。


频谱分析仪

单击按钮,您可以打开一个新窗口,以显示选定通道的最大频谱图,直至示波器的整个带宽。全面的设置范围使您可以控制光谱带的数量,窗口类型和显示模式。

可以向显示屏添加一套全面的自动频域测量,包括THD,THD + N,SINAD,SNR,SFDR和IMD。您甚至可以一起使用AWG和频谱模式来执行扫频标量网络分析,还可以将屏蔽测试应用于频谱显示以加快故障查找速度。


自动测量

PicoScope允许您显示自动测量表以进行故障排除和分析:15种示波器和11种光谱模式测量可用。

自动测量

使用内置的测量统计信息,您可以查看每个测量的平均值,标准偏差,最大值和最小值以及实时值。您可以在每个视图上根据需要添加任意数量的度量。每个测量都包括显示其可变性的统计参数。有关示波器和光谱模式下可用测量的信息,请参阅“规格”表中的“自动测量” 。


串行解码

PicoScope 4000A系列具有标准的跨所有通道的串行解码功能。PicoScope软件可以解码1-Wire,ARINC 429,CAN,DALI,DCC,DMX512,以太网10Base-T,FlexRay,I²C,I²S,LIN,Manchester,Modbus ASCII,Modbus RTU,PS / 2,SENT,SPI和UART协议数据为标准配置,正在开发更多协议,并在将来通过免费软件升级提供这些协议。

解码后的数据可以以您选择的格式显示:图形,表格或两者同时显示。


面膜极限测试

PicoScope允许您在示波器视图或频谱视图中以用户定义的公差在任何信号周围绘制遮罩。它是专门为生产和调试环境设计的,使您可以比较信号。只需捕获一个已知的良好信号,在其周围画一个遮罩,然后连接被测系统即可。PicoScope将捕获任何间歇性故障,并可以在“测量”窗口中显示故障计数和其他统计信息。

数字和图形蒙版编辑器可以单独使用,也可以组合使用,使您可以输入准确的蒙版规范,修改现有蒙版以及将蒙版作为文件导入和导出。


警报器

可以将PicoScope编程为在某些事件发生时执行操作。可以触发警报的事件包括掩码限制失败,触发事件和缓冲区已满。PicoScope可以执行的动作包括保存文件,播放声音,执行程序以及触发信号发生器或AWG。警报以及模板极限测试可帮助创建功能强大且节省时间的波形监视工具。捕获已知的良好信号,在其周围自动生成一个遮罩,然后使用警报自动保存任何不符合规格的波形(带有时间/日期戳的波形)。


数字低通滤波

每个输入通道都有自己的数字低通滤波器,其截止频率可独立调节,范围为1 Hz至示波器的整个带宽。这样,您就可以在查看其他通道上的高带宽信号时抑制所选通道上的噪声。


自定义探针设置

自定义探头菜单允许您校正探头和传感器的增益,衰减,偏移和非线性,或转换为不同的测量单位。内置了标准的Pico提供的探针的定义,您还可以使用线性缩放甚至是插值数据表创建自己的探针,并将其保存到磁盘以备后用。


PicoSDK-编写自己的应用

我们的免费软件开发套件PicoSDK可让您编写自己的软件,并包括Windows,macOS和Linux的驱动程序。GitHub 组织页面上提供的示例代码显示了如何与第三方软件包(例如National Instruments LabVIEW和MathWorks MATLAB)进行接口。

PicoSDK支持数据流传输,该模式可通过USB 3.0捕获无间隙的连续数据,该数据直接传输到PC的RAM或硬盘上,一个通道的速率高达80 MS / s(多个通道之间的速率高达160 MS / s) ),因此您不受示波器缓冲存储器大小的限制。流模式下的采样率取决于PC规格和应用程序负载。


PicoLog 6软件

PicoLog 6数据记录软件还支持PicoScope 4000A系列示波器,使您可以在一个捕获中查看和记录多个单元上的信号。

PicoLog 6允许每通道高达1 kS / s的采样率,非常适合长期观察多个通道上的常规参数,例如电压或电流水平,而PicoScope 6软件更适合用于波形或谐波分析。

您还可以使用PicoLog 6在数据记录仪或其他设备旁边查看来自示波器的数据。例如,您可以使用PicoScope测量电压和电流,并使用TC-08热电偶数据记录仪针对温度进行绘制,或者使用DrDAQ多功能数据记录仪针对湿度进行绘制。

PicoLog 6可用于Windows,macOS,Linux和Raspberry Pi OS。

标准无源探头

我们符合人体工程学设计的无源示波器探头适用于所有主要品牌的示波器以及PicoScope系列USB示波器。无源探头不需要电源或电池,因此重量轻,便于携带。


高压有源差分探头

该系列包括可扩展示波器输入范围的高压探头,以及可提高输入阻抗的高频探头,可实现更精确的测量。

所有有源探头都需要电源或电池。我们的电池供电探头配有电池,可选的AC适配器可用于外部供电类型。阅读我们的应用笔记:选择合适的Pico Technology有源差分探头。

对于差分测量,无论是测量毫伏还是高达1000V CAT III,我们的PicoScope 4444 差分输入示波器也要考虑



加速度计

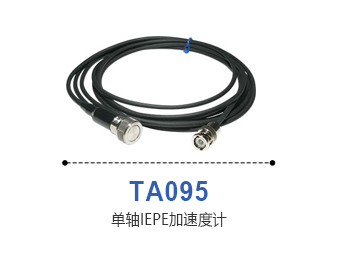

该我们提供连接示波器的单轴和三轴加速度计,用于测量噪声和振动。


电流探头(夹具)

钳式电流探头或“电流钳”使您能够在不断开电路的情况下测量电流。电流钳设计有钳口,钳口可以打开,放置在导体周围并夹紧闭合以形成围绕导体的磁环。
电流钳提供安全,经济,简单和准确的电流测量方法。
我们的电流钳系列可与PicoScope示波器和PicoLog数据记录仪一起使用,以及所有主要品牌的示波器和万用表。
