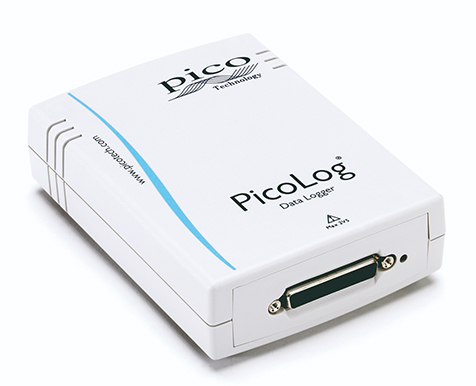

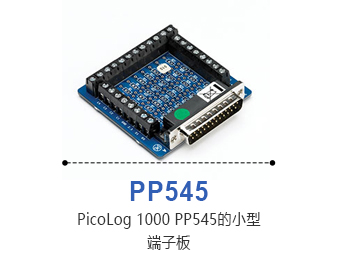

PicoLog 1000系列

多通道USB数据记录仪

  • 最多16个电压输入,带4个数字输入。固定0至2.5V输入范围
  • 10或12位
  • 1MS/s

高速度、电压输入的数据记录仪,高通道计数结合快速采样,每通道低成本,外接端口连接方便,最多16路单极模拟输入通道,最大12位分辨率和0.5%精度。

多通道数据采集(DAQ)

·每个数据记录器最多16个输入通道

·每个数据记录器最多4个输出通道

·最多可同时使用20个数据记录器

·高达1 MS / s的采样率

·USB连接和供电

·包括数据采集软件和SDK

杰出的血统

PicoLog 1000系列产品系列卓越,可追溯到1993年推出第一款多通道数据记录仪--ADC-11。最初的ADC-11及其后继产品USB ADC-11被证明是对于想要以低成本方式测量和记录多个信号的用户而言,这是完美的选择。PicoLog 1000系列以此成功为基础,为您提供相同的低成本数据采集,但功耗和性能更高。(因为ADC-11如此受欢迎,我们还添加了USB ADC-11兼容模式,允许您使用PicoLog 1000记录器直接替代USB ADC-11。)


可扩展的多通道数据采集系统

预算模型PicoLog 1012具有12个输入通道和10位分辨率。功能强大的PicoLog 1216具有16个通道和12位分辨率。需要更多频道?没问题。使用新的PicoLog 6软件,您可以将最多20个Pico数据记录器连接到一台PC,为您提供潜在的320通道PicoLog 1000系列数据采集系统,或者将PicoLog 1000记录仪与其他设备(如USB TC)配合使用 - 08热电偶数据记录器。


快速准确

凭借10或12位分辨率和多种采样模式,PicoLog 1000系列记录仪将满足您的数据记录需求。PicoLog 1000系列有3种采样模式:流模式允许以高达100 kS / s的速度连续记录通道电压读数,而块模式可捕获记录仪的完整1 MS / s采样率,持续时间受限于8000个样本缓冲区,这两种速度都适用于单通道操作。

用于PicoLog 1000的PicoLog 6数据记录软件

PicoLog 6是PicoLog 1000电压输入数据记录器的完整数据采集软件包。它提供了一个易于使用的可视化界面,使您可以快速设置简单或复杂的采集并记录,查看和分析数据。

·实时数据收集和显示

·可视记录器和通道设置,便于配置和查看

·适用于Windows 7,8和10(32位和64位),macOS和Linux

·几乎无限制的PC日志记录容量

·强大的数据库格式可最大限度地减少数据丢失和损

·简单而复杂的可编程报警

·最多4个独立的图形轴

·可以使用查找表或等式来缩放频道

·数据可以导出为CSV,剪贴板图像和PDF

·在同一台PC上支持多个不同的PicoLog数据记录仪和PicoScope示波器


PicoLog 6 - 从一开始就很简单

从这里开始捕获很简单:插入记录器,添加频道,按Record,然后记录!PicoLog 6还包括许多其他功能,以满足更高级的数据记录需求。


轻松导航

屏幕左侧的简单垂直菜单栏可以永久访问主程序菜单和PicoLog 6的查看模式,而不会暂停捕获。

永久垂直导航栏可访问以下菜单:

·设备设置和捕获菜单

·保存的文件浏览器菜单

·程序设置菜单

·帮助菜单


设备设置和捕获菜单

在设备设置和捕获菜单中有设备配置,图形显示和表视图。这使得即使使用多个不同的PicoLog数据记录器和数百个通道,也可以轻松地从多通道采集系统设置和采集数据。在Device config视图中,您可以立即看到数据记录器的状态,采集通道设置和数学通道设置。每个检测到的设备都有其启用的通道。只需移动或复制设备配置即可设置更大的多记录器系统,在捕获或共享配置期间更换记录器。

在此屏幕中,您可以查看和调整设置,例如添加图形轴,每通道缩放系数,警报,注释,图形注释,通道命名和颜色,采样模式和采样间隔。


通道和轴设置

“ 通道”和“轴”设置菜单在“ 设备”设置和“ 捕获”图形视图中都可见。启用通道并确认设置后,您可以一目了然地查看其连接状态,以及警报条件和当前实时测量。在此菜单中,您还可以配置警报并查看图形注释和捕获信息。


图形显示视图

在图表中查看数据是数据采集应用程序的基础。通过PicoLog 6图表视图,可以轻松查看捕获,缩放和平移大型数据集,记录警报历史记录并在警报发生时显示。它还允许您使用笔记和观察来注释图形。

添加额外的图形轴对于多通道测井应用也是必不可少的,其中测量单位对于每个通道是不同的,或者当通道测量该范围的相对端的值时。例如,同时测量超过1000°C的内部炉温和环境温度需要两个轴,以便可以看到两者的细节。您一次最多可以查看四个具有不同范围的轴。


Alarms

也许你是在一个培养箱中测量微生物培养物的温度,或者在大风中测量混凝土桥梁的温度; 当读数超过可接受的公差时,您需要得到通知。在PicoLog 6中,您可以设置警报,以在参数超出范围时提醒用户。这可以配置为播放声音,在屏幕上显示可视警报,运行指定的应用程序(如电子邮件或SMS客户端),并自动注释捕获图以标记警报何时发生及其持续时间。

PicoLog 6报警还可以在具有支持硬件的设备上触发数字输出,例如PicoLog 1000系列,ADC-24和DrDAQ。您甚至可以根据来自另一台没有数字输出的连接记录仪的报警条件触发其中一台设备的数字输出,例如TC-08。

当设备断开连接,警报打开,记录事件和图形注释以标记丢失的数据是由于设备断开连接时,也可以设置警报。


数学频道

一些应用需要记录和绘制包含来自一个或多个测量通道的数据的计算参数。PicoLog 6配备了一个公式编辑器,可以执行简单的计算,如A-B,或更复杂的功能,如log,sqrt,abs,round,min,max,mean和median。

数学通道被视为任何普通通道,因此您可以对它们执行警报,图形和注释等功能。


强大的数据文件格式

PicoLog 6的核心是一个强大的文件系统,可以抵御数据丢失和损坏。如果计算机关闭并重新启动,PicoLog将继续捕获而不会丢失先前存储的数据。数据自动存储,无需提供文件名和位置 - 但如果您希望将数据保存到文件,即使在捕获中期也可以。这样可以轻松与其他PicoLog用户共享数据。

文件系统可以存储仅受计算机硬盘或SSD大小限制的大量数据集!

另一个重大进步是对32位和64位Windows的本机支持,各种Linux发行版(仅限64位)和macOS。新的.picolog文件格式兼容所有操作系统。由于任何人都可以免费下载和安装PicoLog 6,因此您可以与同事,客户和供应商共享已保存的.picolog文件,以进行离线后分析。


导出数据

当您准备导出数据时,您有几个选项。首先,保存.picolog文件并关闭采集。您可以使用自定义搜索标记保存文件,以便以后更轻松地进行分类和定位。

由于文件大小的限制,将大型数据集导出为CSV通常很麻烦,因此PicoLog 6包含一套导出选项,可缩小整个数据集的大小。这些包括下采样,选择要导出的通道,甚至将导出区域限制在屏幕上的缩放区域。

想要导出屏幕截图?PicoLog 6包含一个将图形导出为PDF的功能:再次选择整个捕获或感兴趣的缩放区域。导出为PDF格式还包括用于包含警报触发历史记录,注释,通道配置和捕获注释的选项,以获取完整的捕获报告。


立即试用PicoLog 6软件的演示!

如果您还没有PicoLog数据记录器,您仍然可以使用PicoLog 6查看保存的波形,并使用内置演示模式试用其他功能。

由于文件大小的限制,将大型数据集导出为CSV通常很麻烦,因此PicoLog 6包含一套导出选项,可缩小整个数据集的大小。这些包括下采样,选择要导出的通道,甚至将导出区域限制在屏幕上的缩放区域。

您可以使用模拟的实时数据为每个PicoLog数据记录器启用最多三个虚拟实例。您可以在购买前试用PicoLog 6软件的所有功能。

高级显示

PicoScope软件几乎将所有显示区域都集中在波形上。这可确保一次看到最大数据量。与传统的台式示波器相比,可视区域更大,分辨率更高。

通过可用的大显示区域,您还可以创建可自定义的分屏显示,并同时查看同一信号的多个通道或不同视图。如示例所示,该软件甚至可以同时显示多个示波器和频谱分析仪迹线。此外,显示的每个波形都可以使用单独的缩放,平移和滤波器设置,以获得最大的灵

PicoScope软件可通过鼠标,触摸屏或键盘快捷键进行控制。


FFT频谱分析仪

频谱视图绘制了幅度与频率的关系,非常适合查找信号中的噪声,串扰或失真。PicoScope中的频谱分析仪采用快速傅立叶变换(FFT)类型,与传统的扫描频谱分析仪不同,它可以显示单个非重复波形的频谱。

全范围的设置使您可以控制频谱带(FFT频段),窗口类型,缩放(包括对数/对数)和显示模式(瞬时,平均或峰值保持)的数量。

您可以显示多个频谱视图以及相同数据的示波器视图。可以在显示器上添加一套全面的自动频域测量,包括THD,THD + N,SNR,SINAD和IMD。掩模极限测试可应用于光谱以进行自动测试。


波形缓冲区和导航器

曾经在波形上发现了一个小故障,但是当你停止它的范围时它已经消失了?使用PicoScope,您不再需要担心丢失毛刺或其他瞬态事件。PicoScope可将最后一万个示波器或频谱波形存储在其圆形波形缓冲器中。

缓冲导航器提供了一种有效的导航和搜索波形的方法,有效地让您回头时间。掩模限制测试等工具也可用于扫描缓冲区中的每个波形,以查找掩码违规。


数字持久性模式

高级显示模式允许您覆盖数千个波形。可以以更亮的颜色或阴影显示新的或更频繁的数据。这样可以很容易地看到毛刺和丢失并估计它们的相对频率。在模拟持久性,数字颜色或自定义显示模式之间进行选择。


PicoScope示波器软件中的定制探头

自定义探头功能允许您校正连接到示波器的探头,传感器或传感器中的增益,衰减,偏移和非线性。这可用于缩放电流探头的输出,以便正确显示安培。更高级的用途是使用表查找功能来缩放非线性温度传感器的输出。

包括标准Pico提供的示波器探头和电流钳的定义。可以保存用户创建的探针以供以后使用


警报

可以对PicoScope进行编程,以便在发生特定事件时执行操作。

可触发警报的事件包括掩码限制失败,触发事件和缓冲区已满。

PicoScope可以执行的操作包括保存文件,播放声音,执行程序或触发信号发生器/ AWG。

报警与掩模极限测试相结合,有助于创建功能强大且省时的波形监控工具。捕获已知良好信号,在其周围自动生成掩码,然后使用警报自动保存任何不符合规格的波形(带有时间/日期标记)。


数学通道和过滤器

在许多示波器上,波形数学只意味着简单的计算,例如A + B.使用PicoScope,它意味着更多,更多。

使用PicoScope 6,您可以选择简单的函数,例如加法和反演,或打开公式编辑器来创建涉及滤波器(低通,高通,带通和带阻滤波器),三角函数,指数,对数,统计,积分和导数的复杂函数。

波形数学还允许您绘制实时信号以及历史峰值,平均值或滤波波形。

您还可以使用数学通道显示复杂信号中的新细节。一个例子是绘制信号随时间变化的占空比或频率。
