介绍 本实验使用PC示波器研究风阻对旋转系统的影响，耦合发电机的电输出和终端速度的开始。输入系统的能量来自负载下降，电机/发电机的能量输出由PC示波器监控，作为影响负载下降的风阻的度量。
所需设备 •旋转轴系统，可围绕该旋转轴系统缠绕螺纹，使得螺纹上的载荷导致轴旋转。 •微型直流电动机，与旋转轴连接，起到发电机的作用。 •一种将空气阻力阻尼引入轴旋转的方法。 •PC示波器，例如带有PicoScope软件的ADC-200。 现成的设备由Lascells Ltd制造，并且可以从Technology Supplies Ltd. Phoenix House，Tern Hill，Market Drayton，Shropshire获得230-114和230-115的产品。联系电话。01630 637300.另外，系统可以从Lego等构建。可以从Pico Technology购买PC示波器。

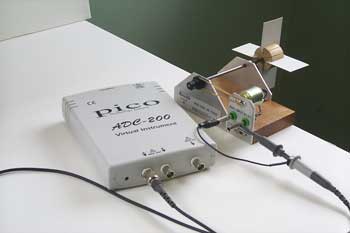

实验设置 将风车/发电机单元支撑在工作台的边缘，使得附着在螺纹上的重物在释放时可以自由地落到地板上。 将风车发电机的输出连接到ADC-200 PC示波器的通道A或类似的PC示波器。 将200-300 g的负载连接到缠绕在风车轴上的线。 第一次运行时，没有叶片安装在风车上。 PC示波器设置通常是： •时基100 ms / div， •通道A输入+5 V dc， •触发单次拍摄以捕获每次运行并允许在运行之间重置系统，灵敏度为450 mV，预触发为-20％。
进行实验 允许负载从静止状态下降到地板，并将迹线保存在PC示波器上作为WIND1。 使用两个叶片重复实验，每个叶片的尺寸约为40×30mm。将跟踪器记录在PC示波器上作为WIND2。 使用4个然后6个叶片重复实验，将PC示波器上的迹线记录为WIND3和WIND4。
问题和结果讨论 小型直流电动机在轴机械旋转时发电，即它们充当发电机。它们的输出基本上是直流的，叠加了交流振荡。
用于跟踪WIND1 为什么每台PC示波器跟踪中发生器的输出随时间增加？哪种电磁学定律？ PC示波器轨迹上的交流周期是否保持不变或随时间变化？解释你的观察。 发电机的平均输出（直流分量）是否随时间线性增加？（也就是说，你可以通过轨迹画一条带直尺的直线吗？）这告诉你减重的速度是多少？
对于跟踪WIND2,3和4 在安装更多叶片的情况下，每台PC示波器轨迹中的最大输出值如何进行比较？这告诉你重量下降达到的最大速度是多少？ 在装有叶片的PC示波器轨迹中，输出增加，然后保持稳定值。描述下降时体重下降的运动。 这个最后议案的名字是什么？ 通过PC示波器跟踪，您可以推断出获得恒定输出值所需的时间。这个时间如何随着叶片的数量而变化？
问题和结果讨论 绘制沿y轴的频率与沿x轴的附着质量的关系图。你可以从结果中得出什么结论？
查看结果
