应用笔记

问题的答案 1.当磁通量/场变化时，在线圈上感应出电压。 2.随着线圈中磁通/场增加，它在一个方向上产生跨越它的电压。随着磁通/场减小，它产生相反方向的电压。 3.A的走线电压（负和正）小于B，并且在较长时间内产生。或者B的走线电压（负和正）高于A，并且在较短的时间内产生。较高的电压（正和负）是由于磁体在线圈上的更快移动而导致的磁通/场变化速率更快的结果。类似地，B的较短迹线表示磁体在线圈上的更快移动。 4.Q4，Q5和Q6的答案将随获得的曲线而变化，但对于图A17.2中提供的曲线，以下内容是正确的。 5.穿过线圈A的时间是0.28秒。由磁铁移动的距离将是2.50厘米所以平均速度为2.50厘米/ 0.28 S =8.93厘米小号-¹ 6.穿过线圈B的时间是0.16秒，因此平均速度是2.50厘米/0.16秒= 15.6厘米s -¹ 7.从线圈A的中心移动到线圈B的中心所花费的时间由下式给出： 8.（0.35-0.08）s = 0.27s 9.（加速度=（15.6 - 8.93）cm s -¹ /0.27 s = 24.7 cm s -²

技术笔记 仪器 •跟踪 •发条机车 •放大器 •Pico ADC-40/42 •BNC插头至4 mm插头（Pico M1029） •PC运行PicoScope •信息（2）

制作曲目

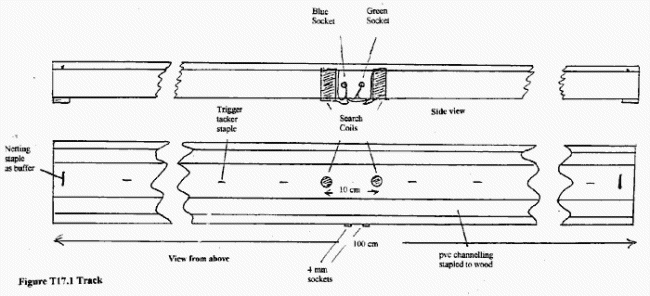

图T17.1

•木材约120厘米×5厘米×2厘米 •PVC沟槽高冲击25 mm x 8 mm x 2 m B＆Q ref：DGCH100 / 2 •4毫米插座绿色JPR 705-232 •4毫米插座蓝色JPR 705-233 •搜索线圈Maplin JC25C（2） •连接线 •橡胶脚JPR 885-060 •金属丝网（2） •胶 使用钉枪固定通向木材的通道。将一个金属丝网钉在两端的“轨道”中间锤击，作为停止。在通道中间钻10个孔，在轨道中央10厘米处钻一个孔，中心点每侧5厘米。将搜索线圈粘贴到这些孔中，使其绕组在相同方向上，并且它们的顶部与通道的顶部表面齐平。在距离中心1.5厘米处的木材侧面再钻两个孔。将两个4毫米插座插入这些孔中。从木材底部再钻两个孔，使其与4 mm插座的焊接标签接触。将导线焊接到4 mm插座的焊接标签上。将每个搜索线圈顶部的导线连接（通过焊接）到蓝色插座的导线，以及从每个搜索线圈底部到绿色插座的电线的电线。将这些电线钉在木材的底部。

用于修改机车 •Hornby Percy发条0-4-0 Loco R9035（托马斯坦克引擎系列）玩具店 •按钮磁铁12毫米直径x 4毫米厚度科学和技术用品有限公司MA370.20或类似的一些玩具商店 •5厘米18 swg铜线 •双面胶带 取下车轮之间的连杆。拆下前联轴器。更换前轮前面的塑料交叉连接，用一条18英寸的铜线穿过塑料交叉连接处留下的孔，“这将使发条机构更牢固地固定到位。使用双面胶带将按钮磁铁固定在前缓冲器正下方。

用于制作放大器

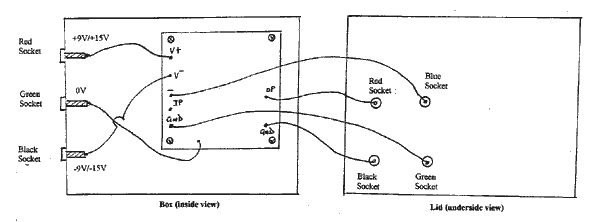

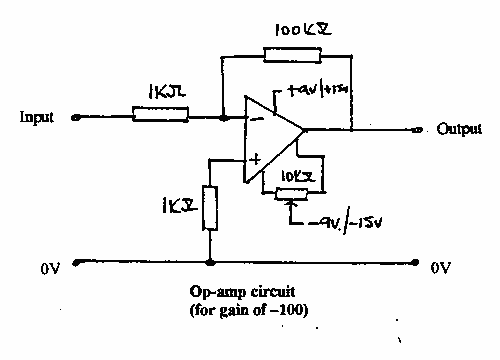

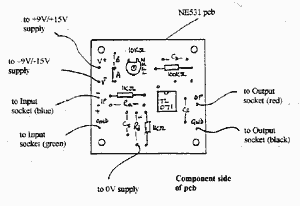

•4毫米插座绿色JPR 705-232（2） •4毫米插座蓝色JPR 705-233 •4毫米插座红色JPR 705-230（2） •4毫米插座黑色JPR 705-231（2） •盒子MB2黑色100毫米x 76毫米x 41毫米JPR 880-025B •金属陶瓷修剪机10 k JPR 306-10k •8针IC插座JPR 715-005 •TL071运算放大器JPR TL071 •pcb NE531 RS 434-065 •1 k 0.4 W电阻Maplin TX20W（2） •100 k 0.4 W电阻Maplin TX44X •螺母和螺栓 •连接线 •双电源-15 V至0至+ 15 V Unilab 022.114或使用两节9 V PP3电池通过电池卡扣连接 标记盒盖上的输入和输出插座以及放大器的增益 - 在这种情况下（增益* -100）。 最初将放大器的输入设置为0 V并调整微调器，使输出电压尽可能接近0 V. 如果您需要知道放大器的确切增益，请在输入端放置一个已知电压，例如1 mV，并查看输出电压的大小。 所需的增益取决于所用磁铁的强度。越强大就越需要增益，反之亦然。 注意：如果在测试中，列车没有触发跟踪，请将按钮磁铁翻过来并重新粘住。
