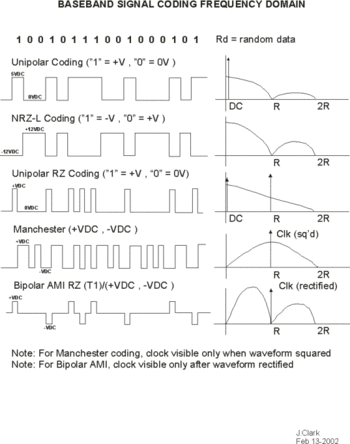

介绍 该实验演示了ADC-200/20示波器如何查看T1数据通信代码以及简单电路如何改变代码以恢复嵌入式时钟信号。下图说明了各种基带数据代码及其各自的频谱。T1信号是双极AMI RZ。
此实验证明：
这是一种非常流行的串行数据通信信号。
该信号的频谱是什么样的。
一种简单的电路，用于提取数据中的嵌入式时钟信号，用于信号再生。
本实验适用于：
学院或大学数据通信课程。
数据通信专业人员运营商/ ISP。
所需设备
ADC-200/20示波器运行PicoScope示波器软件。
T1测试生成器。Wandel＆Goltermann DSA15。
带BNC T连接器的同轴电缆端接100欧姆。
2个鳄鱼夹
二极管桥（4个二极管焊接在桥式配置1N914）
安全 请记住，ADC-200/20的接地是PC的接地，因此与AC接地相同。

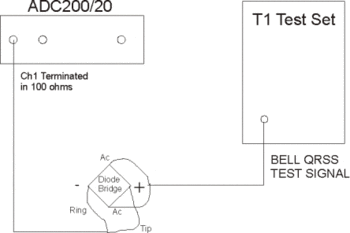

实验设置 设置如下图所示：

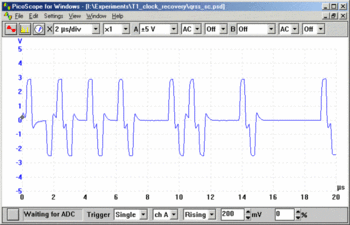

实验程序 1. T1测试设置直接到ADC-200/20 使用正确的bantam测试线，将T1测试仪输出直接连接到ADC-200/20上的Ch1输入。带有鳄鱼夹的同轴电缆可用于连接平衡bantam电缆上的尖端和环。确保Ch1输入端接正确的100欧姆T1阻抗。 设置标准Bell QRSS测试波形的T1测试集。这产生预定的随机比特流。ADC-200/20可在单次模式下轻松捕获此波形。捕获如下所示：

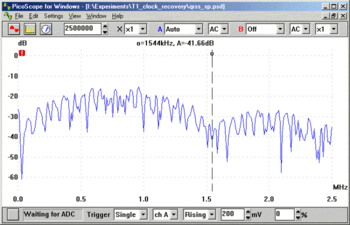

QRSS信号的频谱显示在第一个图中。它是一个平滑的驼峰，在DC处能量非常小，在772 kHz处达到峰值，在比特率为1.544 MHz时为零。ADC-200/20上的光谱捕获如下所示。
2. T1时钟恢复 为了使数字信号有用，必须定期重新生成以消除不需要的噪声。为此，必须以数据速率存在时钟信号以用于采样目的。为此，可以简单地将T1信号放入全波二极管桥中。4N普通二极管如1N914二极管可用于此目的，如下所示。

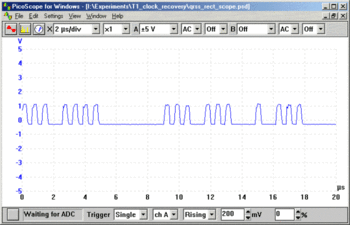

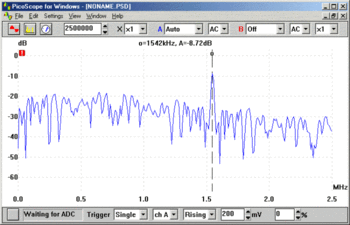

将T1测试装置与鳄鱼夹连接，使信号位于电桥的AC点。ADC-200/20尖端将连接到桥的正极，而环连接到负极。T1信号现在已经过整流，捕获如下所示。
