结果 终端程序以RS-232异步格式发送ASCII数据。键入字符时，将传输ASCII等效字符。字符根据您键入的速率传输。它们不是固定间隔发送的。这种类型的传输称为异步传输。在RS-232中，“1”或标记由约-12V DC表示，“0”或空间由约+ 12V DC表示。 发送引脚TxD＃3通常位于-12 V DC的标记电压。发送数据时，首先发生的是所谓的“起始位”。这是从-12 V DC电平到+12 V DC的转换。然后信号在+12 V DC保持一段时间。该突然转换用于通知接收器异步数据。在起始位之后，然后发送数据位; 根据要发送的字符的十六进制等效值。LSB首先与MSB一起发送。在MSB之后，在-12 V DC的标记电压下发送“停止”位。这向接收者表明现在已经发送了完整的角色。 让我们检查ASCII'G'的传输： G = $ 47（十六进制）= 1 0 0 0 1 1 1（见图8） 位/秒= 2400，位周期= 1 /速率= 1/2400 =416.7μs 'G'的ASCII值可以在图8中找到。注意小写和大写字母有不同的值。图8给出了7位ASCII值。发送的波形将包括：起始位（空格）+标记（1 = LSB）+标记（1）+标记（1）+空格（0）+空格（0）+空格（0）+标记（1 = MSB ）+标记（停止） 将看到以下波形：

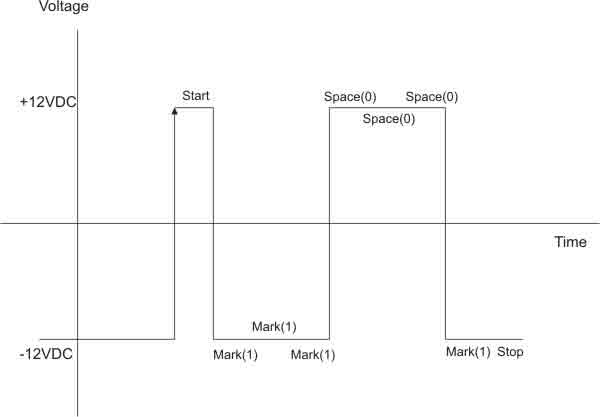

请注意，图9中上面显示的理论波形与图6中所示的ADC-200/20上捕获的波形完全匹配。请注意，对于2400 bps的比特率，比特长度=417μs。
答案 1.1.参见图8，ASCII'8'= $ 38 = 0 1 1 1 0 0 0 起始位（0）+空格（0 = LSB）+空格（0）+空格（0）+ mark（1）+ mark（1）+ mark（1）+ space（0 = MSB）+ stop（1） 起始位（0）+空格（0 = LSB）+空格（0）+空格（0）+ mark（1）+ mark（1）+ mark（1）+ space（0 = MSB）+ stop（1） 2.由于数据速率是两倍，所以位长会是一半。比特持续时间= 1/4800 bps =208.3μs。
