介绍 在电路中，电阻是电导体的特性，它通过电导体抵抗关键阶段4和5电流并将电能从电路中消散。使用数据记录器测量电阻，本实验的目的是证明用于计算串联和并联电阻的公式，并介绍通过电路的不同路径的电子流的概念
所需设备
DrDAQ数据记录器
各种不同电阻的电阻
小接线端子（可选）
实验设置
1.将DrDAQ数据记录器连接到PC
2.将DrDAQ'R'连接器连接到端子板A-1侧
3.将DrDAQ'G'连接器连接到端子板A-4侧

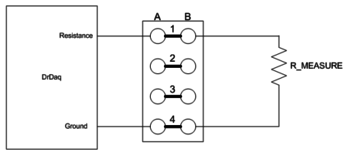

测量电阻器 将电阻连接到测量（R MEASURE）到B-1和B-4，如图1所示。 使用PicoScope中的Meter功能测量电阻，记下该值，然后使用不同的电阻值重复。

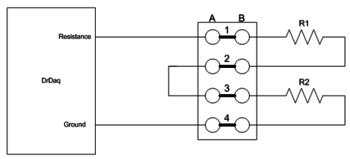

串联测量电阻器 连接电阻以测量（R1和R2）到B-1和B-2，以及B-3和B-4，如图2所示。 将电线从A-2连接到A-3，如图2所示。 再次使用PicoScope测量电阻，记下该值，然后重复使用不同的电阻值。

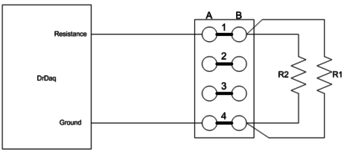

并联测量电阻器 连接电阻以测量（R1和R2）至B-1和B-4，如图3所示。 使用PicoScope测量电阻，记下该值，然后重复使用不同的电阻值。
问题和讨论 当电阻并联时，为什么电阻会降低？ 当电阻串联时，为什么电阻会更高？ 将“负载”（灯泡，电机等）串联起来有什么好处？/ 平行？
