介绍 该实验使用DrDAQ数据记录器来探索碰撞期间施加的力。
所需设备 •铰链假人 • 力传感器 - 霍尼韦尔FSG15N1A •动力推车 •跑道 •实验室。插口 •Ticker-timer和磁带 •自动收报机定时器的电源 •DrDAQ数据记录器 •PC运行Picoscope示波器软件

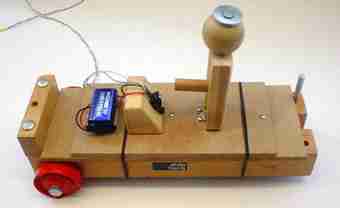

铰链假人 将一小块榫钉插入假人的主体中，并将力传感器安装在屏障上。必须调整屏障的最终位置，以使销钉在中央撞击传感器
力传感器 霍尼韦尔力传感器FSG15N1A。 力传感器安装支架。 引脚1 - 电池 引脚2 - 至+ ve DrDAQ 引脚3 - 至电池 引脚4 - 至-DoDAQ
所需设备 •如图所示设置设备，使用自动收报机定时器和磁带进行测量/定时速度。 •将力传感器连接到DrDAQ并加载Picoscope软件。 •将时基设置为10毫秒; X增益为x1; 在A选择伏特x5; 单触发，上升和5 0 mV; 并且显示设置为-5％。 •启动数据记录器（单击“开始”或使用Picoscope按空格键），然后让小车向下倾斜。 •碰撞后记录最后的电压表读数或保存文件以便以后打印，根据需要重复不同的速度，
查看结果
