介绍 此实验的目的是监测七天内的电源电压和频率波动。此信息应显示加载国家电网的影响。 发电公司具有他们需要满足的公差。 欧洲的单相电源容差为： •电压230伏AC RMS + 10％/ - 6％ •电源频率50.00 Hz +/- 0.2 Hz

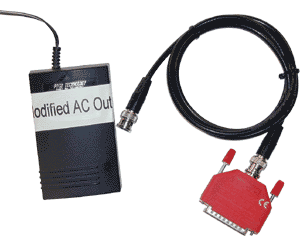

所需设备 •安装了PicoLog数据记录软件的 PC •ADC-42示波器 •电源AC适配器 •潜在的分配器
设备设置 ADC-42读取的电压范围为±5伏。电源电压必须降至±4伏（为电压波动留出空间）。 测量电源电压最简单，最安全的方法之一是使用简单的“插墙式”电源块将电源电压降至更安全的水平。这具有的优点是它提供与危险电源电压的电隔离。
有两种类型的基本电源块可用：
交流输出类型 这些最容易使用，因为它们只是提供电源电压的缩放版本。它们通常提供6 Vac至12 V AC范围内的输出，因此可能仍需要简单的分压器电路将输出衰减到合适的范围（见下文）。
直流输出类型 这些类似于上面的AC类型，但它们还具有内置整流器以将AC电压转换为DC并且通常还具有电容器以提供DC信号的一些平滑 - 某些类型也可具有某种电压调节器。要使用此类型，您需要拆除整流器和电容器（如果安装了调节器） - 这只能由合格的电工尝试。
警告：如果您有任何疑问，请咨询合格的电工。 功率模块的输出可能需要进一步衰减以适应ADC-42输入范围。最好使用简单的电阻分压器，如下面的公式所示。
潜在的分配器计算 Vo = Vs×Rb /（Ra + Rb） Vo / Vs = Rb / Ra + Rb Vs / Vo = Ra + Rb / Rb （Vs / Vo）Rb = Ra + Rb Ra =（Vs / Vo）Rb-Rb

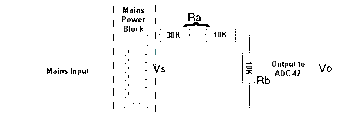

潜在分配器计算示例 Vs = 20伏峰值 Vo = 4伏峰值 因此Ra = 5Rb-Rb 因此Ra = 4Rb 利用上面的等式并且Rb = 10l，Ra = 40k。40k的值不是标准电阻值，因此可以使用30k电阻和10k串联电阻。 将这些电源块与PicoLog和PicoScope一起使用： PicoScope频谱分析仪可用于调查主电源的谐波含量。 PicoLog可用于预测电源电压和供电的长期变化。
进行实验 使用上述设备和PicoLog软件在一周内进行实验。每30秒取样。
问题 1.电源电压怎么了？ 2.电源频率怎么了？ 3.电源是否保持在电力公司规定的容差范围内？
查看结果
