介绍 以下是实验期间捕获的一些截图。Y轴显示沿着热交换器的四个不同测量点处的温度（℃）。

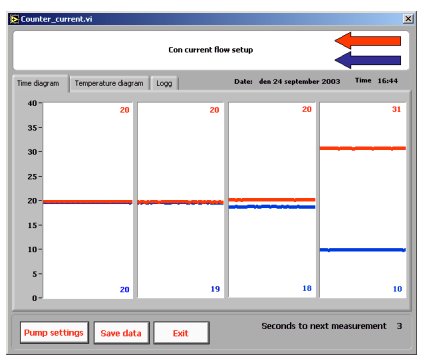

图4：Con-current结果

上面的图4是使用并流设置产生的，其中温水和冷水都从右侧进入热交换器。从实验中可以明显看出，发生的最大交换是50％ - 一旦两个温度相等，就不可能进行进一步的净交换。 下面的图5显示了通过交换器的低流速的逆流实验的结果。当冷水从左侧进入时，温水从右侧进入交换器。如图所示，这是一种非常有效的交换方式。温水进入29°C并在10°C离开，而冷水进入8°C并在28°C离开。

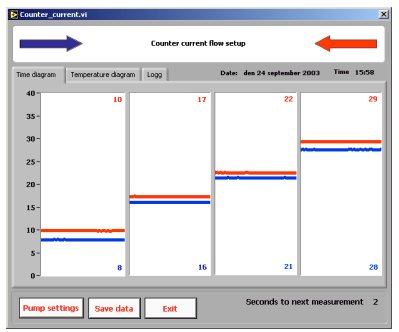

图5：逆流结果（低泵速）

在最终结果中（图6），使用了逆流设置，但这次通过交换器的流速更高。在这种情况下，显然在这种高流速下，交换不如低流量那样有效，表明交换是流动相关的。

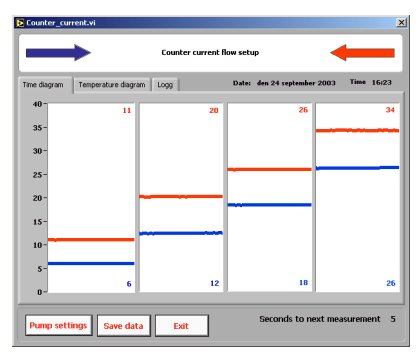

图6：逆流结果（高泵速）
