结果 这些跟踪反映了聚合多个样本时发生的过滤，平均接收效果会使读数平滑。在这个位置尝试单次采样时，读数和后续迹线非常尖锐，很难看到趋势。特别是，传递流量变得更加明显，传感器附近的离散事件也是如此。实际上，它增加了仪器的灵敏度。

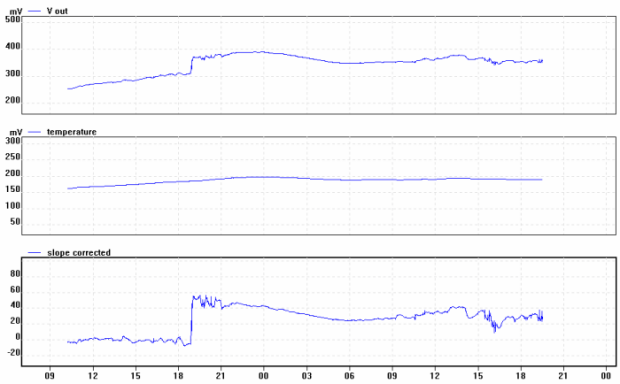

移动的Avo显示了附近磁场移动的影响 - 在这种情况下，Avo 8万用表从传感器移动了大约4英尺。作为输出波形中的一个步骤，可以很容易地看到戏剧效果。

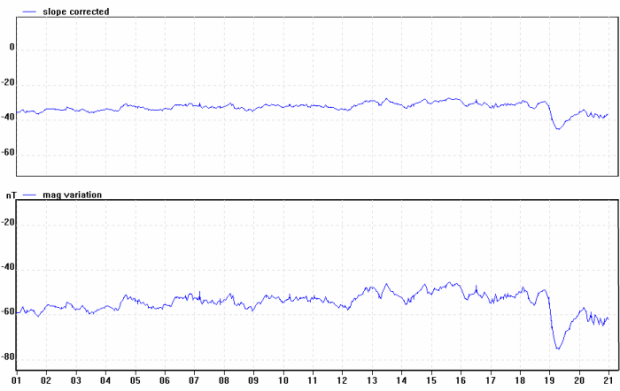

19:20的急剧下降可能是太阳风暴的开始，但事实证明只不过是一个“昙花一现”。

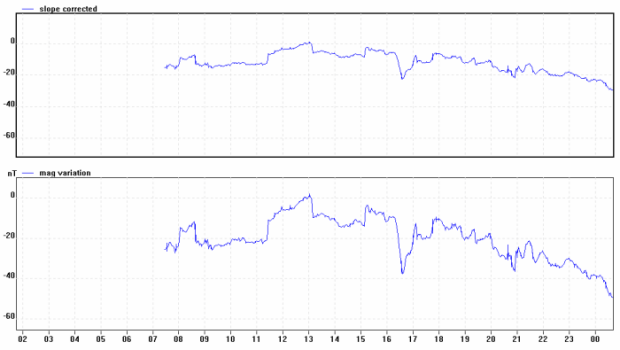

这显示了福特Ka从房屋前面的通常停车位（离传感器大约100英尺）移动的影响，然后更换。从踪迹中你可以看到汽车进行了三次旅行 - 一次是从大约08:00到08:45，另一次是从11:20到13:15，最后一次是从15:15到16:30。有趣的是，在Ka缺席期间，一辆明显更大的Land Rover Discovery被停放在同一个地方，但是由于是由铝制成的，因此没有显示出痕迹。
机械结构 传感器头 如前所述，传感器对温度敏感，但通过热惯性和绝缘的组合可以降低灵敏度。 温度传感装置与FGM-3接触。然后将传感器组件悬挂在真空瓶中，使两个传感器定位在中央。然后将干燥的沙子倒入烧瓶中，应该非常轻柔地敲打以使沙子沉淀在装置周围。 使用一块聚苯乙烯代替塞子来保留沙子。连接可以沿着塞子的侧面或通过中间的预备孔引出。 盒子应由厚聚苯乙烯绝缘片和胶带构成，内部尺寸可舒适地容纳保温瓶。在构造聚苯乙烯箱时，所有边缘都应该从内到外用胶带粘贴，以使其具有防砂性和强度。 传感器头所需的附加组件，例如电压调节器和去耦电容器可以安装在一个小塑料盒中，该塑料盒可能包含一个指示电源到达设备的LED。 可以使用双面伺服胶带将外壳固定到传感器头上，以防止连接到FGM3和内部LM35的电缆被意外拉出。

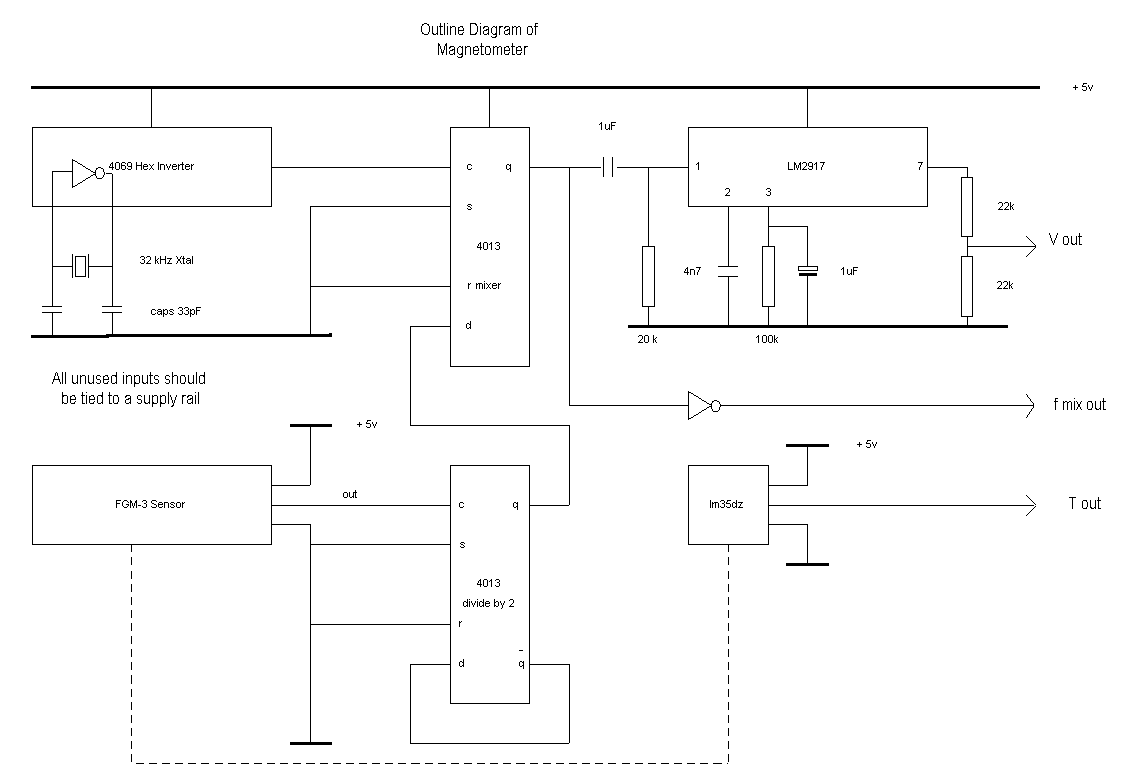

仪器的外形图 有关其他组件，应参考此图表参考制造商数据表，例如。去耦电容等
使用Excel导出校准因子 “y = mx + c”形式的校准公式可以推导如下： 1.允许系统运行大量样本，例如。500 2.使用PicoLog中的视图电子表格工具显示f / v的输出和温度传感器的输出 3.将数字复制到剪贴板并将其粘贴到Excel中的空白电子表格中 4.使用绘图工具，创建一个'xy（散点图）图，水平轴上的温度，垂直轴上传感器的输出 5.添加趋势线（图表>添加趋势线） 6.通过右键单击显示的行，可以使用格式化趋势线的选项，包括在“选项”，“在图表上显示方程式”下显示公式 7.等式将采用以下形式：y = 2.6022x - 101.80 8.进入PLW记录器，然后“计算参数” 9.添加一个参数并命名，'温度校正' 10.选择传感器的输出作为一个参数，例如。'A'和输出 11.例如，从温度传感器到另一个。'B' 12.添加校正公式，例如A - （（2.6022 * B） - 101.80） 13.选择要显示的附加数据 - 如果需要，可以将此值乘以先前导出的nT / mV数字，以便在nT中显示，例如：（A - （（2.6022 * B） - 101.80）* 1.6） 14.显示的输出显示在采样过程中与标称“标准”的偏差。
