介绍 该教育应用说明显示了如何使用PC示波器显示简单的AC发电机的输出。它假定了电磁感应的基本知识。

所需设备 •简单的AC发电机 •Pico PC示波器（我们使用双通道PicoScope 2205） •连接电缆，Pico部件号MI029 •提供从2205到PC或笔记本电脑的USB电缆 任何发电机都适合这些实验。

实验设置 设置实验如下图所示

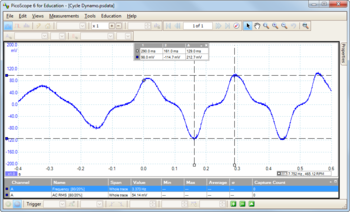

分析结果 为了测试设置，手柄转了几圈。PicoScope示波器软件设置为单次触发以捕获结果。预触发（40％）用于显示触发事件之前和之后的信号。PicoScope屏幕截图显示结果：

示例问题 1.发电机产生的最大频率是多少？ 2.它产生的最大电压是多少？ 3.发电机转动时的转速发生了什么变化？ 4.电压如何与发电机的转速相关？使用您的电磁感应知识来解释这一点。
