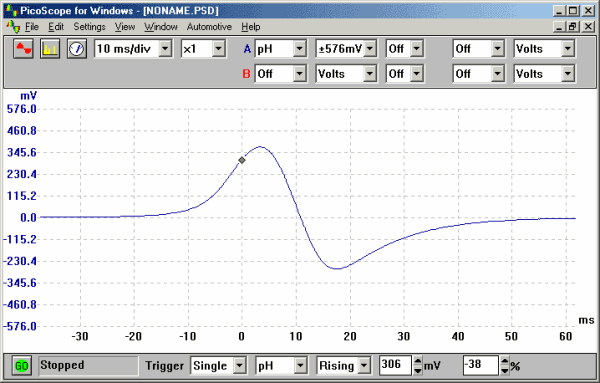

结果 典型的迹线如下所示。

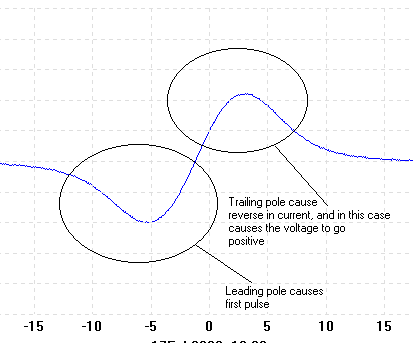

问题的答案 Q1。当磁铁通过线圈时，为什么会产生负电压和正电压？ A1。根据磁铁的哪个极点首先进入线圈（以及线圈如何连接到ADC），产生正脉冲或负脉冲。当磁铁穿过线圈时，后极将使线圈内的电子反向，从而导致电流反向（见图）。
Q2。为什么脉冲的宽度（持续时间）随着线圈在管上下移动而变化？ A2。通过改变管顶部和线圈之间的距离，改变磁铁通过线圈的速度，这改变了线圈的输出。
v =磁铁的最终速度。 u =磁铁的初始速度（假设为0） a =由于重力引起的加速度（假设为9.81 ms -2） s =线圈与管顶之间的距离

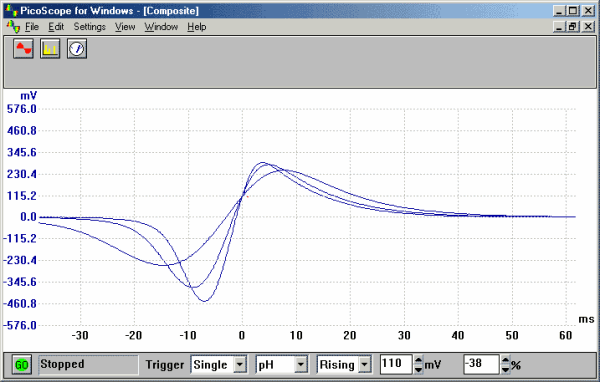

由此可以看出，改变管顶部和线圈之间的距离（如等式1中所示），磁体的速度将改变。 为了创建下面的显示，我们从几个不同的高度放下了磁铁，并使用了PicoScope的复合视图功能。
Q3。当磁铁穿过线圈时，磁铁的速度与线圈产生的电压幅度之间的关系是什么？ A3。如果磁铁穿过线圈，则在线圈中感应出电流。磁铁的强度和速度将决定电流通过线圈时的大小。 感应电流的强度或大小由法拉第第二定律决定： 感应EMF的大小与磁通链的变化率成比例。 这意味着磁铁越强，磁铁在通过线圈时的速度越大，线圈产生的电流就越大。同样，上面的图表很好地证明了这一点。
Q4。当磁铁通过线圈时，磁铁的速度会发生什么变化？ A4。伦茨定律指出： 感应电流的方向（如果要流动的话）是这样的，其效果将抵抗产生电流的磁通量的变化。 当电流通过线圈时，产生磁场。相反，当磁铁穿过线圈时，它会产生电流。楞次定律表明，磁铁产生的电流向相反方向流动，产生的磁场与磁铁的磁场相反。 由于磁铁的磁极彼此排斥，线圈的磁场排斥磁铁的磁场。 实际上，我们正在将磁体的动能转换为线圈中的电能，并且通过这样做，磁体的加速度降低。
