介绍 该实验研究了由衍射光栅产生的单色衍射图案上的光强度的变化。
所需设备 •DrDAQ数据记录器 •衍射光栅（3000线/厘米） •激光（2级指针）

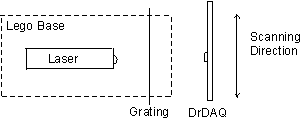

实验设置
将激光指向和光栅固定在适当的位置（使用乐高积木），并将衍射图案显示在距离光栅约5cm的白卡上。卡被移除，DrDAQ数据记录器放在原位。然后调节激光的高度，使得衍射图案（一系列点）与内部光传感器一致。 无论 的PicoLog 或 的PicoScope 软件可以用于这个实验中，在这种情况下的PicoLog选择。PicoLog设置为每100毫秒从光传感器采样1分钟。
进行实验 PicoLog设置为开始记录数据并显示结果图表（轴设置为自动）。 一旦记录开始，DrDAQ在衍射图案上以与光轴成直角的方式缓慢移动。最大值和最小值的模式应该开始出现在图表上。
问题和结果讨论 •解释模式发生的原因 •为什么最低光照水平不会降到零？ •如果DrDAQ远离衍射光栅，图案会受到怎样的影响？ •为什么不是所有的最大值都相同？ •计算最大值的角度位置为m = 3。什么是最大订单？（假设：波长= 670 mm，衍射光栅有3000线cm -1）
进一步研究 •DrDAQ的移动速度如何影响结果？ •尝试在光传感器上放一个小的开口纸管，以减少背景光的拾取。 •尝试在光线传感器前面放置一个红色滤光片和/或1 mm狭缝，以最大限度地减少环境光线并提高分辨率。
查看结果
