介绍 本实验使用ADC-100示波器测量相机的快门速度。通过相机照射光，然后由光电二极管检测由快门阻挡的光量。
所需设备 火炬 相机 ADC-100 电池 2MΩ电阻 光电二极管西门子SFH2030或同等产品

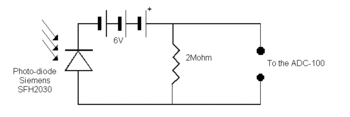

进行实验 在我们进行任何测量之前，必须建立图1中的电路。当快门打开时，光电二极管具有最小电阻，这为ADC-100提供了6 V的输出。落在光电二极管上的光足以确保2MΩ电阻上的电压降为6 V，这一点非常重要。
从图2中可以看出，我们在电路板的一端安装了一个光源（火炬）。另一方面，我们将光传感器安装在旋转杆上，使钻机可以根据不同的摄像机尺寸进行更换。光传感器由一个35毫米的薄膜罐组成，光电二极管粘在一个孔中，一个元件盒内部装有光传感器电路。图2还显示了两个掩模，一个用于35毫米相机，另一个用于2.25英寸。
对于短曝光，快门在曝光开始时完全打开并在曝光结束时完全关闭的时间成为总曝光时间的重要比例。在这种情况下，曝光测量采用图5的形状。有效曝光由上升沿的中点和下降沿的中点之间的间隔给出。这是快门必须完全打开以通过相同光量的时间。有效打开时间的比率是快门效率的量度。百叶窗在全光圈下应具有至少60％的效率。 对于长度大于1/125的曝光，光圈快门的有效曝光时间公差为±20％，对于小于1/125的曝光时间，公差为±30％。对于长于1/250的曝光时间，焦平面快门应精确到±25％，对于短于1/250的曝光时间，精确到±33％。在实践中，快门速度的绝对精度与其一致性并不重要。如果快门一直很慢，可以考虑这个，但如果快门速度从一次曝光到下一次曝光变化，则不允许。 快门速度测试还可以检测快门反弹，完成曝光后快门再次轻微打开。
