介绍 可以反射所有波浪。这意味着反射回自身的波将“干扰”自身。这种干扰将具有建设性和破坏性，这将产生小活动或无活动（节点）和大活动点（波腹）的点。 该实验将使用DrDAQ上的麦克风来测量由传输声波和反射声波叠加产生的声音强度，从而清晰地显示驻波。 该实验还可以很好地洞察潜在的分隔线。
所需设备 安装了 PicoLog数据记录软件的 PC 一个 DrDAQ数据记录仪 频率约为1 kHz的声源 1米板，沿其长度安装厚（18 swg）无护套线 供应薄（24 swg）连接线 一块大木板反射声波 2 x 1.5伏电池和一个开关

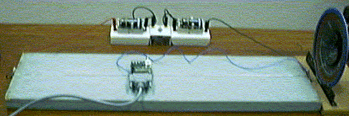

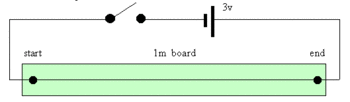

实验设置 连接2个电池并切换到安装在电路板上的导线的相对两端，以创建所示的电路
将Dr.DAQ连接到PC并加载PicoLog软件。将一条薄的连接线（未套上的）安装到DrDAQ的底部（如图所示），并将另一端连接到设备的“地面”
重要的是，它从并行端口延伸到另一端，这样当您将DrDAQ向下移动时，您的手不会挡住麦克风。将超过1米的“悬空”引线连接到DrDAQ的电压输入端，另一端连接到电路板上粗线的起点。 将DrDAQ放在电路板上，使电路板上的电线和DrDAQ底部的电线垂直并接触。这创造了一个潜在的分隔线; DrDAQ读取的电压将与设备从开始的距离成比例。这提供了一种测量麦克风与声源距离的方法。此时，您应将DrDAQ放在两端，并注意与源相对应的0 m和1 m的电压。（注意，由于电阻较小，该电路会在电池上产生大电流消耗，因此只能在测量电压时关闭开关）。 将声源放在轨道的起始处，并将反射器放在轨道的末端。 设置PicoLog软件以记录电压和声音强度，并确保“每个样本的读数”设置为单个。以100 ms的间隔记录200个样本，这将使您在20秒内遍历轨道的整个长度。
将DrDAQ放在轨道的起点并关闭开关。启动PicoLog记录并慢慢稳定地沿着轨道移动DrDAQ（使用并行电缆，这样您的手就不会受到麦克风的影响）。你应该瞄准15-20秒移动满米。如果在20秒之前完成音轨，则应将Dr.DAQ保持在电线末端，但仍然连接到电路板线，直到PicoLog完成记录。如果你改变你沿轨道移动的速度是不重要的，因为你所测量的只是位置，尽管缓慢的稳定速度会产生更清晰的结果。
问题和结果讨论 1.如果声源的频率增加/减少，图表将如何变化？ 2.你能确定光源的波长吗？ 3.为什么波腹的强度会降低？ 4.最接近反射器的节点更“安静” - 为什么？ 5.如果没有反射器，图表会是什么样子？试试吧！
查看结果
