基本的故障查找
PicoScope 4262是一款高精度示波器，也适用于通用故障查找。通过两个输入通道，它可以在时域和频域视图中显示信号，甚至可以同时显示两者。频谱视图提供了许多自动测量，包括失真和噪声。
动态范围
大多数数字示波器中的模数转换器具有8位分辨率，可产生256个量化电平。这相当于48 dB的理想动态范围。
PicoScope 4262具有一个16位模数转换器，可产生65,536个量化电平，动态范围增加到96 dB。
96 dB是最佳理论数字，但在实践中，采集系统会产生一些噪声，会降低实际可用的动态范围。
发电机和采集系统的动态范围是在发电机输出直接连接到通道A输入的情况下测量的，如图1所示。

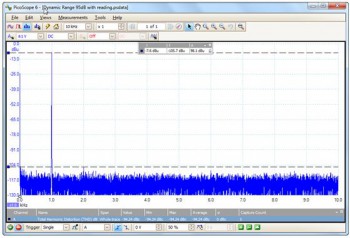

图2显示了PicoScope中的频谱视图。这是通过捕获时域中的正弦波信号然后单击“频谱”按钮获得的。
为了测量动态范围，我们将两个通道A标尺（由y轴旁边的蓝色方块控制）与信号峰值和本底噪声对齐。然后，标尺图例显示两个标尺之间的差值给出的动态范围为-98 dB。
图1：通过将内置发生器的信号馈入示波器来测量动态范围
监控波形失真
该测试测量立体声放大器中的失真。它显示了即使在时域波形看起来干净的情况下，PicoScope的自动失真测量如何检测谐波。PicoScope 4262具有足够的动态范围来捕获这些信号，而不会增加其自身的明显噪声或失真。
图1：通过将内置发生器的信号馈入示波器来测量动态范围
图4和图5显示了PicoScope屏幕分为四个视图：两个通道中每个通道的时域和频谱视图。通过右键单击默认视图并选择“ 添加视图”，可以轻松创建每个视图。 在该级别，信道B频谱的THD为-28 dB。我们可以开始看到时域显示中的失真（左下方面板）。
图4：四个视图，通道A和B通道B具有-61 dB THD。在时域视图中，我们看不到失真。
图5：四个视图，通道A和B随着功率输出水平的增加，我们可以开始在通道A频谱显示中看到一些失真谐波。
毛刺检测
PicoScope的余辉显示模式可用于捕获音频信号中不需要的咔嗒声或毛刺。在正常的示波器显示屏中，这些信号仅在屏幕上显示的时间仅为几分之一秒，因此几乎不可能对它们进行精确测量。余辉模式会导致旧波形保留在背景中，同时在顶部绘制较新的波形。
图6：毛刺检测的设置
1.单击PicoScope工具栏上的“ 余辉模式”按钮。 2.将设置保留为默认值，或单击“ 持久性选项”按钮进行调整。 在持久性选项中进行的主要选择是在颜色持久性和模拟强度模式之间。 如图7所示，Color Persistence模式可以显示比旧波形更亮的颜色的新更新，从而使故障突出。 模拟强度模式具有类似的效果，但使用单色的阴影。这更类似于模拟持久性范围的显示。
图7：颜色余辉模式，显示更亮的颜色的毛刺
结论
PicoScope 4262的高分辨率使其成为低噪声，低失真测量的理想选择，其内置信号发生器无需额外的信号源。凭借其5 MHz带宽，它可以轻松分析音频，超声波和振动信号，表征开关模式电源中的噪声，测量失真并执行各种精确测量任务。
