安全提示 虽然所使用的脉冲中的能量非常小,但峰值水平可能足以损坏扬声器。确保水平仪设置在您正在测量的扬声器的工作范围内。


所需设备
1.Pico ADC-216示波器 2.脉冲发生器 3.麦克风 4.麦克风前置放大器 5.音频功率放大器 6.代表扬声器和麦克风 7.卷尺 8.连接线

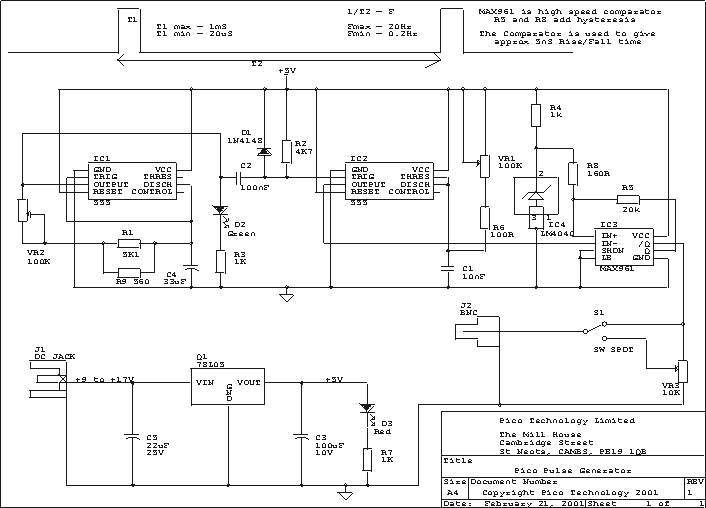

脉冲发生器 脉冲发生器的电路如右图所示(图1)。 该电路使用两个555定时器来产生可变宽度和可变重复率脉冲。该电路的最小脉冲宽度约为20μs,重复频率为50 ms至5 s。您需要一个9 V至17 V的外部直流电源,无需调节。

图1

带宽 要考虑的第一个特性是带宽。这可以定义为可以通过前端放大器的最大信号频率。因此,示波器的模拟带宽必须高于您希望测量的最大频率(实时)。 只有带宽无法确保您的存储桶能够处理高频率。所有示波器制造商都力求通过其设计获得特定的频率响应。该频率响应称为“最大平坦包络延迟”(MFED)。这种频率响应提供了出色的脉冲再现,具有最小的过冲,下冲和振铃。然而,由于DSO由放大器,衰减器,A / D转换器内部布线和继电器组成,因此MFED响应是可以接近但从未实现的目标。 值得注意的是,大多数DSO制造商将带宽定义为-3 dB限制,即纯正弦波信号衰减到其原始值的71%的频率。或者不同,它允许信号给出29%的幅度​​误差。 还必须记住,如果信号不是纯正弦波,它很少,它包含更高频率的谐波。例如,使用20MHz轨道宽度桶测量的20MHz纯方波显示为静音和失真波形。根据经验,可以说人们应该购买一个带宽至少比想要测量的信号频率高五倍的桶。不幸的是,宽带示波器很昂贵,所以你可能不得不在这里妥协。 某些示波器无法处理所有测量范围的指定带宽,因此请仔细检查数据表。


麦克风 对于本应用笔记,我们使用了一个小型驻极体麦克风。这些都很便宜并且提供良好的频率响应性能。如果您需要校准测量,则需要获得校准麦克风。除非您拥有正确的设备,否则难以进行麦克风校准,只有在您需要了解声学测量的绝对水平时才值得。对于相对测量,大多数优质电容器或驻极体话筒都是足够的。


麦克风前置放大器 用于这些测量的驻极体麦克风需要大约10 V的直流电源。我们使用简单的双晶体管电路为麦克风胶囊供电并提供一些增益。为此目的发布了许多合适的电路。 请注意,对于高频脉冲测量,前置放大器中的高通滤波器电路将提高抗噪性。
