应用笔记

动态范围 - 频率测量：先决条件
使用Pico ADC-11转换器和Windows笔记本电脑展示雷达接收器RSM970 BDQ003的动态电平范围线性度测量 注意：PicoLog ADC-11现已被PicoLog 1000系列数据记录器取代。 有必要观察每个接收器输出的线性度，因为它会在TPR1000的Garble过程中影响整个Extractor ERM 870 Bd1，Bd2，怀疑位设置和后处理应答响应相关的OBA计算的准确性。 可以使用Pico ADC-11同时测试和检查所有三个接收器，并在计算机VDU或打印机上总结相对比较视图。 为了使接收器正常工作，可以检查动态电平范围线性度是否符合所要求的标准，有许多先决条件。 三根等长的同轴电缆（50欧姆）使用BNC接头端接，连接到Sigma，Delta，Omega，BDQ003的输出。 Mini-Circuits ZA3PD-1.5功率分配器，用于连接IR机柜后部的RF耦合器，虚拟负载耦合器。 三根短距离射频同轴电缆，端接N型接头，适合红外机柜后部的耦合器。 RF信号发生器，具有RF输出电平扫描功能，在90秒内在-100 dB至0 dB范围内。 RF信号发生器，具有射频扫描功能，范围为-1000 MHz至1100 MHz，扫描时间为100-150秒，或1秒至1 MHZ。 Pico ADC-11转换器，带有BNC端接，标记为Sigma，Omega和Delta。 使用Windows 95/98操作系统的PC或笔记本电脑。 PicoScope专有软件与ADC-11连接。 彩色或黑白打印机。 RS232,2端口数据交换机盒。 当组装所有这些组件时，可以进行测量。

动态范围测量程序 使用短N型同轴电缆将Mini-Circuits ZA3PD-1.5功率分配器连接到Sigma，Omega和Delta的耦合端口，读取到IR机柜。 使用从ZA3PD-1.5输入到Gigatronics信号发生器的任何长同轴N型馈线。 将信号发生器频率设置为1090 MHz，将输出电平设置为-100 dB电平，增量步长为0.1 dB分辨率。 连接BDQ 003接收器输出和ADC-11终端之间的三根同轴电缆（BNC），标记为Sigma，Omega和Delta。（见图1）。 将ADC-11的输出连接到PC /笔记本电脑的LPT1（打印机）端口上的开关盒，然后选择与计算机的连接。 运行用于ADC-11的Picotech Scope专有软件，选择时基为10秒/格，触发为自动，这将在屏幕上显示超过90秒的显示时间，或加载以前的文件。 设置注释以反映测试标题和被测接收器的序列号，以及适当的测试条件。dB级别 选择通道1,2,3，A，B，C，分别设置为红色，蓝色，绿色。选择伏特和通道增益“乘以（1）”。这显示了各个颜色的树输出。 释放雷达头并将传输单元设置为手动，以防止耦合器中的高水平RF，泄漏到主动接收器到天线，导致接收器报警，以及任何后续设备切换。 按PC上的空格键开始绘图扫描，观察显示器上的接收器噪音。约。250 mV基线水平（参见第1号） 当显示的扫描达到10秒时，以恒定的速度启动信号发生器扫描，在不到90秒的时间内从-100 dB到不超过0 dB。 观察计算机显示屏，红色，蓝色和绿色图对角线上升到屏幕的右上角，靠近90秒点，关闭信号发生器的RF并按空格键保存显示内容。 您现在可以在反映测试源的新文件名下保存测量值（即H22FEB023，Head 2，IR 2，Month，Receiver No.）。显示带有时间戳。 将开关盒翻转到打印机并复制测量值以确认注释和日期等的详细信息。 如果要测试另一个接收器，请使用传输单元选择第二个接收器，返回步骤6并按顺序执行。 通过清除接收器警报，断开所有同轴电缆，并将传输单元置于“自动”，将电台恢复正常。

图1.头1动态水平范围测量的样本，显示接收器的良好线性。 为了在dB缩放中进行校准，“设置 - 自定义范围”的选择允许缩放dB刻度中包含的mV数。 我选择250mV = -100 dB和2250 mV = -30 dB作为表示线性dB /毫伏标度的标度。这将给出与信号发生器输出相关的dB值的近似值。 考虑到-20 dB衰减的耦合器，其次是每条-3 dB的Mimi Circuits ZA功率分配器，以及0.3 dB至2 dB的电缆损耗，每个接收器的总损耗约为-29 dB。 要在绘图仪上注册-84 dB的值，则必须从信号发生器输出-55 dB的电平。 通过选择每增量10dB的更大增量分辨率，也可以使用步进法。这将很容易地显示绘图仪上信号发生器输出连续10dB增加所产生的电平。 任何偏离正确的斜率或步骤都可以立即识别，并且可以开始对该接收器进行更集中的检查。

动态频率测量 动态频率测量与动态范围测量基本相同，因为所有连接都是相同的，并且信号发生器以类似的方式使用。 但是，在该检查中，频率随时间变化，并且发电机的输出电平保持恒定。该图将显示带宽或RSM 90接收器的范围，包括其双工器，虚拟负载电阻和同轴开关触点。 由于发生器的频率改变操作的性质，下面的显示器具有特征性的Gigatronics级别变化突发。可以使用PicoScope菜单设置中的滤镜对其进行平滑处理。

图2：头1频带调查样本

动态频率测量程序 使用短N型同轴电缆将Mini-Circuits ZA3PD-1.5功率分配器连接到Sigma，Omega和Delta的耦合端口，读取到IR机柜。 使用从ZA3PD-1.5输入到Gigatronics信号发生器的任何长同轴N型馈线。 将信号发生器频率设置为1000 MHz，将输出电平设置为-60 dB电平，增量频率设置为每秒1 MHz，在100秒内扫描1000 MHz至1100 MHz。 连接BDQ 003接收器输出和ADC-11终端之间的三根同轴电缆（BNC），标记为Sigma，Omega和Delta。（见图1）。 将ADC-11的输出连接到PC /笔记本电脑的LPT1（打印机）端口上的开关盒，并选择与Pico的连接。这会将ADC信息提供给计算机上的并行端口。 为ADC-11运行PicoScope专有软件，选择时基为10秒/格，触发为自动，这将在屏幕上显示超过90秒的显示时间 设置注释以反映测试标题和被测接收器的序列号，以及适当的测试条件。dB级别 选择通道1,2,3，A，B，C，分别设置为红色，蓝色，绿色。选择伏特和通道增益“乘以（1）”。这显示了各个颜色的三个输出。 释放雷达头并将传输单元设置为手动，以防止耦合器中的高水平RF，泄漏到主动接收器到天线，导致接收器报警，以及任何后续设备切换。 按PC上的空格键开始绘图扫描，观察VDU监视器上的接收器噪声。约。250 mV基线水平（参见第1号） 当显示的扫描达到10秒时，以恒定速度启动信号发生器扫描，从-1000 MHz到1100 MHz，在100秒内扫描100 MHz。 观察计算机显示屏，红色，蓝色和绿色图上升并下降到刻有贝尔曲线的基线。这表示所有三个接收器的带通频率。 您现在可以将测量值保存在反映测试源的新文件名和文件夹下（即H22FEB023BW，Head 2，IR 2，Month，Receiver No.）。Picotech显示带有时间戳。 将开关盒翻转到打印机并复制测量值以确认注释和日期等的详细信息。 如果要测试另一个接收器，请使用传输单元选择第二个接收器，返回步骤6并按顺序执行。 通过清除接收器警报，断开所有同轴电缆，并将传输单元置于“自动”，将电台恢复正常。

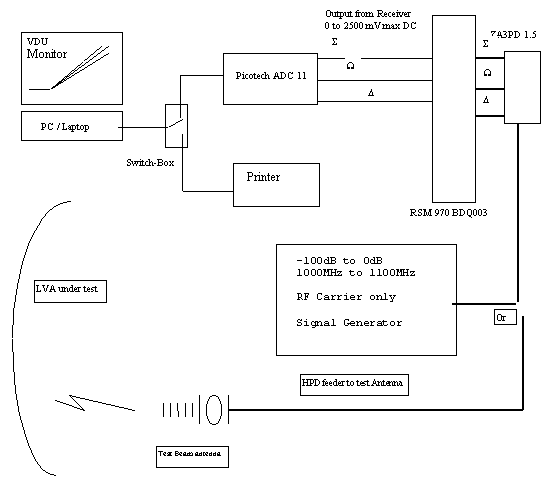

图1.测试电路的设置

水平极坐标图程序 将Gigatronics信号发生器连接到永久硬线同轴到消防杆上的测试光束。 将信号发生器频率设置为1090 MHz，将输出电平设置为-30 dB电平CW。这可能不会导致R向天线发出RF警报。 连接BDQ 003接收器输出和ADC-11终端之间的三根同轴电缆（BNC），标记为Sigma，Omega和Delta。（见图1）。 将ADC-11的输出连接到PC /笔记本电脑的LPT1（打印机）端口上的开关盒，然后选择与计算机的连接。 运行用于ADC-11的Picotech Scope专有软件，选择时基到10mSecs / Div，触发到CH8，这将在NorthMark上触发。根据头1或2，触发器的触发延迟可以设置为300 mSecs，在测试光束处看NE，或者看头SW看起来为2840 mSecs。 您始终可以加载以前保存的文件，该文件已经调整了所有设置。 设置注释以反映测试标题和被测接收器的序列号，以及适当的测试条件。dB级别 选择通道1,2,3，A，B，C，分别设置为红色，蓝色，绿色。选择伏特和通道增益“乘以（1）”。这显示了各个颜色的三个输出。 释放雷达头并将传输单元设置为手动，以防止接收器阻塞，导致接收器警报以及任何后续设备切换。 按PC上的空格键开始绘图扫描，观察显示器上的接收器噪音。约。250 mV基线水平（参见第1号） 当显示的扫描到达触发点时，将以特征形状显示接收强度的Sigma，Delta和Omega。 观察计算机显示，因为在每个NorthMark之后重复红色，蓝色和绿色绘图，并调整触发点以将波形放置在屏幕的中心。 您现在可以在反映测试源的新文件名下保存测量值（即H22FEB023，Head 2，IR 2，Month，Receiver No.）。PicoScope显示屏带有时间戳。 将开关盒翻转到打印机并复制测量值以确认注释和日期等的详细信息。 如果要测试另一个接收器，请使用传输单元选择第二个接收器，返回步骤5并按顺序执行。 通过清除接收器警报，断开所有同轴电缆，并将传输单元置于“自动”，将电台恢复正常。

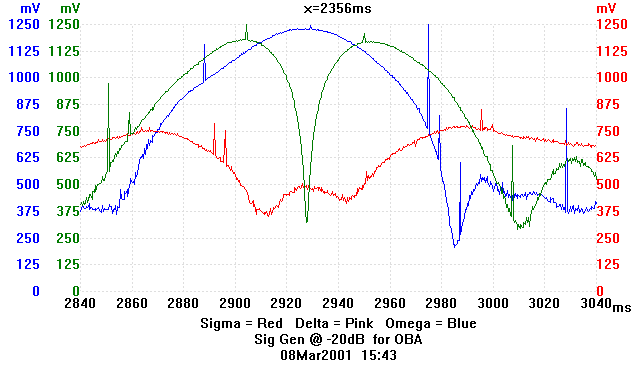

图3：在测试波束天线上观察SW的Head 1 HPD测量样本 通过检查Sigma和Delta波形之间的交叉点，可以对天线系统的质量进行评估。 它们需要符合2.5度的波束宽度，并且与Sigma波形的峰值相差3 dB。 可以放大光束的最佳位置并对交叉进行毫伏测量。 通过仔细选择每毫伏30毫伏的刻度值，从250毫伏到2250毫伏的范围，X轴可以以dB为单位进行校准，这是射入测试波束天线的最大射频电平。
