有没有想过哪个商用电池实际上持续时间最长？ADC-16数据记录器是回答此问题的理想工具。 请注意 - 本应用笔记已有几年历史，所示的ADC-16数据记录器现已停产，电池技术/容量已发生变化。如果您希望重新创建此实验，方法不会改变，但我们建议使用当前范围的USB数据记录器。

此实验需要以下设备： ADC-16数据记录器 ADC-16端子板 精选的1.5伏（AA）电池 电池座可容纳电池 每个电池的负载电阻。 为了使电池放电，必须承受负荷。负载的大小将决定电池放电的速度。选择负载时，必须考虑实验可以运行多长时间。

AA电池的容量可以变化很大，因此为了确定负载电阻，必须进行一些计算。欧姆定律可用于推导负载电阻： Rload = V / I. 其中V是电池电压，I是电池电流。首先必须通过实验的持续时间得出电流，例如，如果实验持续20小时，并且最大容量的电池额定为2700 mAh，那么每小时的电流将为135 mA（2700毫安/ 20小时）。

现在可以计算Rload： Rload = 1.5 / 0.135 Rload = 11.1欧姆 这些计算只能用作粗略估计，因为电池电压在放电时会不断变化。在这个例子中，Rload取10欧姆。 一个10欧姆的负载电阻焊接在端子板上的位置P1，P2，P3，P4和P5上。然后将支架中的电池连接到通道1至5。

PicoLog记录器程序设置为在电池放电时监控和记录电池。选择实时连续记录模式，因为数据以低采样率收集，每分钟一次。（PicoLog在此模式下每秒最多可记录10个样本）。每个通道都有适当电池的名称。设置完成后，监视器将显示所有五个通道的mV读数。

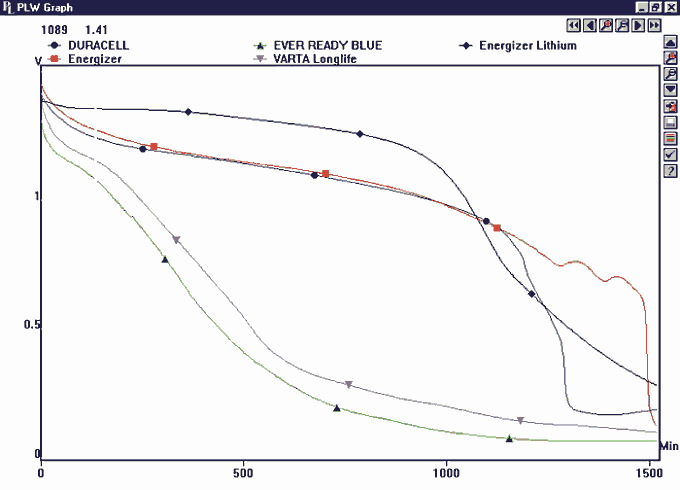

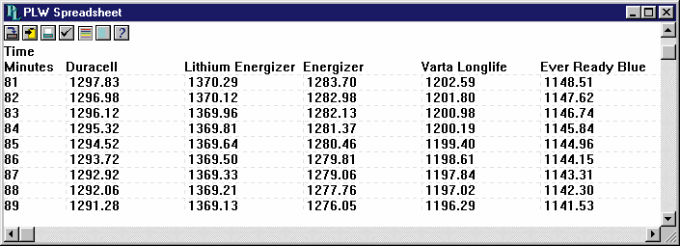

按下录制按钮，开始数据记录实验。当ADC-16收集数据时，可以以图表格式或电子表格查看电池放电。

请注意，这些测试仅用于演示Pico设备在电池放电监控中的使用。对于显示的结果不承担任何责任，这些结果可能会根据实验的具体条件而有所不同。
